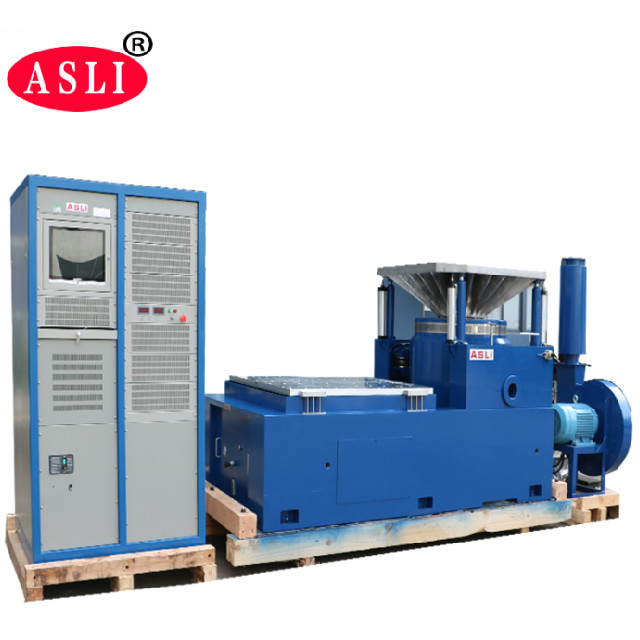

Vibración electrodinámica Shaker Meet DO-160G RTCA-160G ISTA 3A Stardard
Detalles del producto
| fuerza sinusoidal: | 50000n | Velocidad: | 2.0m/s |
|---|---|---|---|
| Desplazamiento: | 100mm | Frecuencia: | 1 ~ 3500Hz |
| Cargando: | 750 kilos | Aceleración: | 100g |
| armadura: | 450 mm | Estándar de prueba: | DO-160G, RTCA-160G, ISTA 3A |
| Tamaño de la mesa: | 800x800mm | Solicitud: | LED, autopartes |
| Resaltar |
coctelera electrodinámica de la vibración 50000N,Coctelera electrodinámica de la vibración del LED,Equipo de prueba de la tabla de la vibración de RTCA-160G |
||
Descripción del Producto
Descarga: Banco de pruebas de vibración de alta frecuencia ES-30 (PDF)
El sistema de agitador de vibración electrodinámica con función aleatoria, sinusoidal y de choque cumple con los estándares DO-160G, RTCA-160G y ISTA 3A. Se utiliza ampliamente en las industrias de defensa, aviación, aeroespacial, comunicaciones, electrónica, automóviles, electrodomésticos y otras. Este equipo está diseñado para descubrir fallas tempranas, simular condiciones de trabajo reales y realizar pruebas de resistencia estructural. Su amplio rango de aplicación, notable efectividad de prueba y rendimiento confiable lo convierten en una herramienta esencial para las pruebas de vibración.
El sistema admite funciones de onda sinusoidal, FM, barrido, programable, multiplicador de frecuencia, logaritmo, aceleración máxima, modulación de amplitud y control de tiempo. Cuenta con control completo por computadora con modos simples de aceleración fija y amplitud fija. El equipo ha sido sometido a pruebas de operación continua sin fallas durante 3 meses, lo que garantiza un rendimiento estable y una calidad confiable.
| Senoidal (Pk) | 5000 Kg.f pico (50 KN) |
|---|---|
| Aleatorio (RMS) | 5000 Kg.f r.m.s (50 KN) |
| Choque (Pk) | 10000 Kg.f pico (100 KN) @ 6 ms |
| Frecuencia utilizable | 1 – 2500 Hz |
| Desplazamiento máximo (p-p) | 100 mm (4 pulgadas), 76 mm (3 pulgadas) continuo |
| Velocidad máxima | 2 m/s |
| Aceleración máxima | Senoidal: 100 g (980 m/s²), Aleatorio: 62 g (600 m/s²) |
| Soporte de carga vertical | 500 kg |
| Frecuencia natural de suspensión del cuerpo (eje de empuje) | Menos de 2.5 Hz |
| Diámetro del inducido | Φ440 mm |
| Peso del inducido | 59 kg |
| Frecuencia de resonancia fundamental (mesa desnuda) | 2,400 Hz (nom.) ± 5% |
| Puntos de fijación de carga (estándar) | 16 insertos M10 de acero inoxidable |
| Densidad de flujo disperso | < 10 gauss |
| Dimensiones del agitador | 1670 mm L × 1150 mm D × 1300 mm H |
| Peso del agitador | Aprox. 4600 kg |
| Requisito de aire comprimido | 0.6 MPa |
La siguiente tabla enumera modelos adicionales disponibles en la serie de agitadores de vibración electrodinámica, incluido el modelo destacado ES-50. Estos sistemas son adecuados para pruebas de baterías de automóviles según los estándares EN50604, IEC62133 y UN38.3.
| Modelo |
Nominal Senoidal Fuerza (N) |
Nominal Aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Nominal Aceleración (m/s²) |
Nominal Velocidad (m/s) |
Nominal Basándonos en estos parámetros, podemos recomendar un sistema de agitador adecuado. (p-p) mm |
Máx. Carga (kg) |
Bobina móvil (kg) Dimensión |
de la bobina móvil (mm) ES-6 6000 |
|---|---|---|---|---|---|---|---|---|---|
| 6000 | 1000 | 1000 | 1.6 | Φ450 | 250 | 6.5 | Φ230 | ES-6a | 10000 |
| 6000 | 1000 | 1000 | 1.6 | Φ450 | 250 | 90 | Φ230 | ES-10 | 10000 |
| 10000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ240 | ES-20 | 20000 |
| 20000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ320 | ES-30 | 30000 |
| 30000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-40 | Características clave de diseño |
| 40000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-60 | Características clave de diseño |
| 50000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-60 | Características clave de diseño |
| 60000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-100 | Características clave de diseño |
| 100000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | Galería de productos | Características clave de diseño |
- Rodamientos de rodillos de varilla basculante con orientación de rigidez del cuerpo recta y orientada a la importación, que proporcionan una excelente capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada al aislamiento de vibraciones, con instalación móvil conveniente.
- La tecnología avanzada en el sistema móvil garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- Rigidez estática y rigidez dinámica del rodamiento con pequeño efecto de globo, lo que aumenta la capacidad de carga del rodamiento de la mesa vibratoria y mejora el rendimiento de baja frecuencia.
- Preguntas frecuentes:
- P1: ¿Qué es un agitador de vibración electrodinámica?
R: Un agitador de vibración electrodinámica es un sistema de prueba utilizado para simular las condiciones de vibración que los productos pueden experimentar durante el transporte, la operación o el servicio. Se utiliza ampliamente para pruebas de confiabilidad, durabilidad y calificación.
P2: ¿Qué productos se pueden probar?
R: Se puede utilizar para componentes electrónicos, piezas de automóviles, baterías, componentes aeroespaciales, productos eléctricos, embalajes, equipos de comunicación y otros productos que requieren pruebas de vibración.
P3: ¿Qué pruebas de vibración puede realizar el agitador?
R: Dependiendo de la configuración del sistema, puede realizar vibración sinusoidal, vibración aleatoria, pruebas de choque, búsqueda de resonancia, barrido de frecuencia y otras pruebas de vibración programables.
P4: ¿Cuál es la frecuencia máxima de prueba?
R: La frecuencia máxima depende del modelo y la configuración. Hay diferentes modelos de agitadores disponibles para diferentes requisitos de frecuencia. Proporcione su rango de frecuencia requerido para que podamos recomendar un modelo adecuado.
P5: ¿Cómo selecciono el modelo de agitador correcto?
R: Los factores principales incluyen:
Peso máximo de la muestra
Dimensiones de la muestra
- Dirección de vibración requerida
- Rango de frecuencia
- Aceleración máxima
- Desplazamiento
- Estándar de prueba de vibración requerido
- Basándonos en estos parámetros, podemos recomendar un sistema de agitador adecuado.
- P6: ¿Puede el agitador realizar vibraciones tanto verticales como horizontales?
R: Sí. Dependiendo de la configuración, el sistema se puede suministrar con una configuración de prueba vertical, una configuración de prueba horizontal o ambas.
P7: ¿Puede realizar pruebas de vibración aleatoria?
R: Sí. Se puede configurar un controlador de vibración adecuado para pruebas de vibración aleatoria, incluidos perfiles de prueba basados en PSD.
P8: ¿Puede realizar pruebas de choque?
R: Sí, siempre que el sistema de agitador seleccionado tenga suficiente capacidad de fuerza, desplazamiento y aceleración para el perfil de choque requerido.
Un agitador de vibración electrodinámica ofrece varias ventajas para las pruebas de vibración de alta frecuencia:
Amplio rango de frecuencia: Adecuado para pruebas de vibración de baja y alta frecuencia, especialmente para componentes electrónicos y de automoción.
Alta precisión de control: La frecuencia, la aceleración, el desplazamiento, la velocidad y la duración de la prueba se pueden controlar con precisión.
- Respuesta rápida: El sistema de accionamiento electrodinámico responde rápidamente a las señales de control, lo que lo hace adecuado para pruebas de vibración de barrido.
- Salida de vibración estable: El control de bucle cerrado ayuda a mantener niveles de vibración estables durante toda la prueba.
- Pruebas programables: Los parámetros de prueba como el rango de frecuencia, la velocidad de barrido, la aceleración y el número de ciclos se pueden programar automáticamente.
- Adecuado para pruebas de alta frecuencia: Particularmente adecuado para PCB/PCBA, electrónica de automoción, sensores, conectores, baterías y otros componentes electrónicos.
- Alta automatización: Los programas de prueba se pueden guardar y ejecutar automáticamente, lo que mejora la eficiencia y la repetibilidad de las pruebas.
- Capacidad de prueba combinada

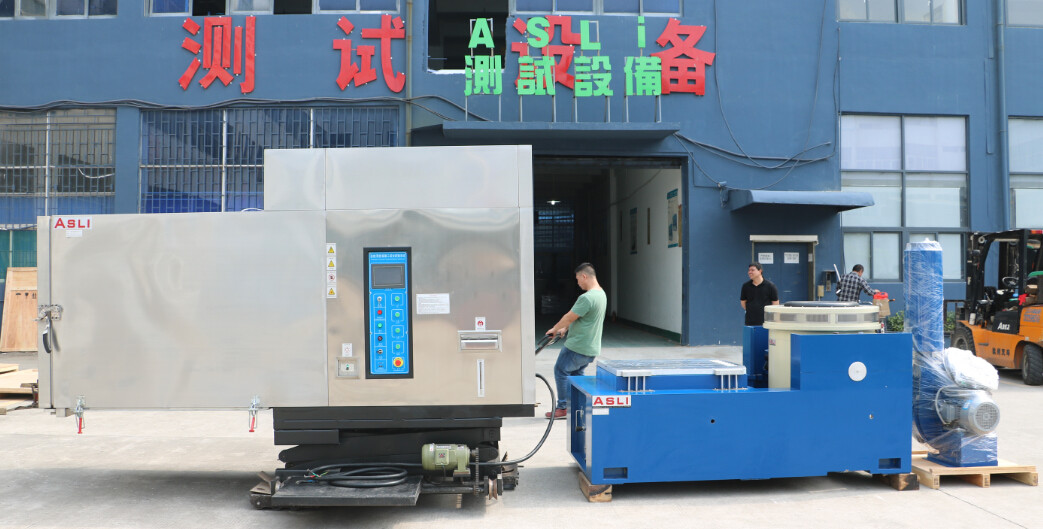

- El agitador de vibración electrodinámica que cumple con los estándares DO-160G, RTCA-160G e ISTA 3A también se puede combinar con una cámara de temperatura y humedad para pruebas ambientales integrales.
Aspectos destacados del producto
Agitador de vibración electrodinámico con fuerza sinusoidal de 50 kN, 1-3500 Hz, aceleración de 100 g, carga de 750 kg, que cumple con DO-160G, RTCA-160G, ISTA 3A. Durable, eficiente, ideal para pruebas de LED y autopartes.
