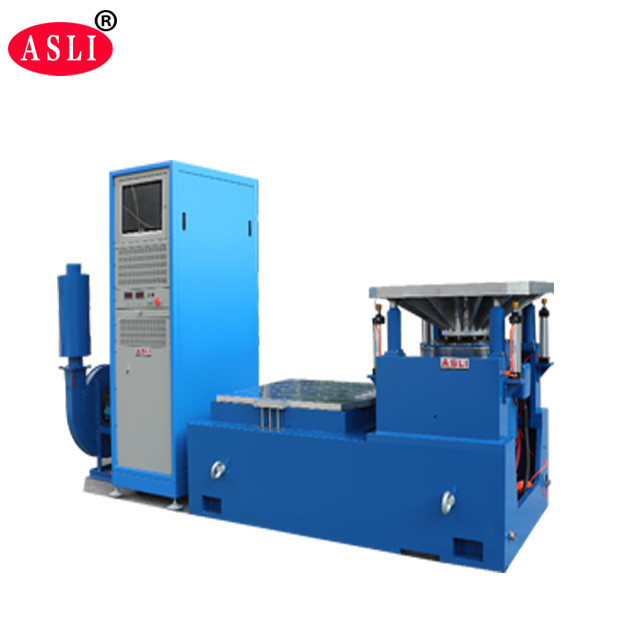

Probador de vibración aleatoria para integridad y resistencia de embalajes ISTA / ASTM personalizado
¿Trabaja en las pruebas de sus embalajes para…?
Autenticar la idoneidad para el uso final
Ayudar a resolver problemas con el embalaje actual
Identificar posibles ahorros de costos en el embalaje
Proporcionar un medio técnico para comparar opciones de embalaje
Determinar o verificar el cumplimiento de los requisitos de una especificación, reglamento o contrato
Proporcionar datos estandarizados para el aseguramiento de la calidad
Proporcionar pruebas para la responsabilidad del producto, patentes o reclamaciones sobre el producto
Predecir el rendimiento de un embalaje durante la distribución y el uso por parte de sus clientes
Para el sistema de prueba de vibración, prepare lo siguiente y envíe su consulta; le ayudaremos a recomendarle el modelo adecuado
Descripción de la muestra
Masa de prueba de la muestra
Dimensiones de la muestra
Perfil de prueba, si está disponible
Aceleración máxima de prueba
Prueba en direcciones X, Y, Z o solo en dirección Z
Banco de pruebas de vibración de alta frecuencia ES-30.pdf
Especificación del modelo en pantalla
| Especificaciones del sistema | |||
| Modelo del sistema: | ES- 60 | ||
| Rango de frecuencia: | 3~2800 | ||
| Fuerza nominal | Senoidal N | 60000 | |
| Aleatoria N | 60000 | ||
| Choque N | 120000 | ||
| Acel. máxima | senoidal (m/s2) | 1000 | |
| Aleatoria (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Vel. máxima | senoidal (m/s2) | 1.8 | |
| Choque (m/s2) | 1.8 | ||
| Desplaz. máximo | Recorrido máximo mm (p-p) |
51 | |
| Bobina móvil | 50kgs | ||
| Dimensión de la bobina móvil | Diám 450mm | ||
| Carga máx.: | 750kgs | ||
Otras opciones de excitadores de vibración disponibles
| Modelo |
Senoidal nominal Fuerza (N) |
Aleatoria nominal Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s2) | Velocidad nominal (m/s) |
Desplazamiento nominal (p-p) mm |
Carga máx. (kg) | bobina móvil (kg) |
Dimensión de Bobina móvil (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Ejemplo de vibración para pruebas aleatorias
Características:
1. Esqueleto de bobina móvil bien diseñado, con una frecuencia de resonancia axial de etapa superior más alta.
2. Circuito magnético doble, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de varilla oscilante rectos y orientación de rigidez de cuerpo compuesto, con gran capacidad de carga excéntrica.
4. Base de aislamiento por muñones dedicada, lo que facilita la instalación móvil.
5. Tecnología avanzada en el sistema para garantizar la alta fiabilidad de la bobina móvil.
6. Nuevo diseño de conductos que mejora el efecto de enfriamiento.
7. Rigidez estática y dinámica del cojín de aire del rodamiento, lo que aumenta la capacidad de la mesa de vibración y mejora el rendimiento a bajas frecuencias.Parámetros técnicos de la mesa de vibración horizontal (prueba en ejes X, Y)
Parámetros técnicos de la mesa de vibración vertical (prueba en eje Z):

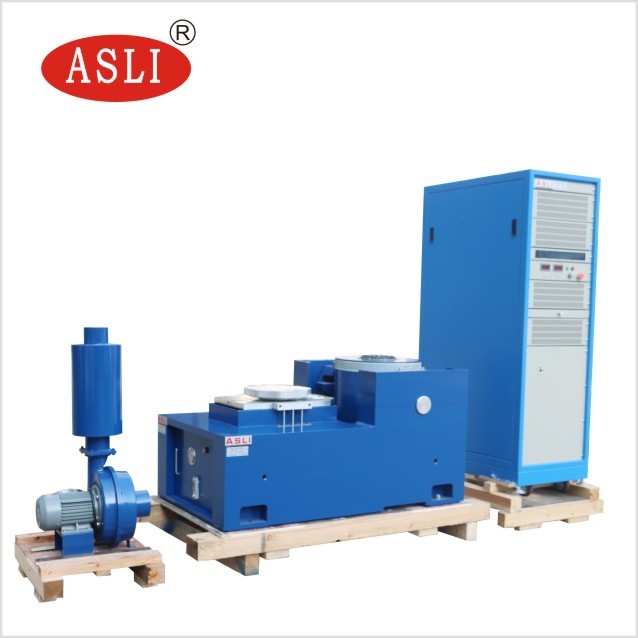

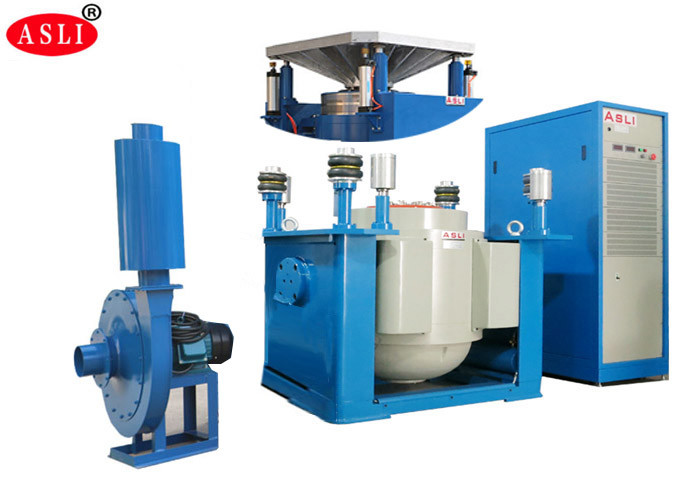

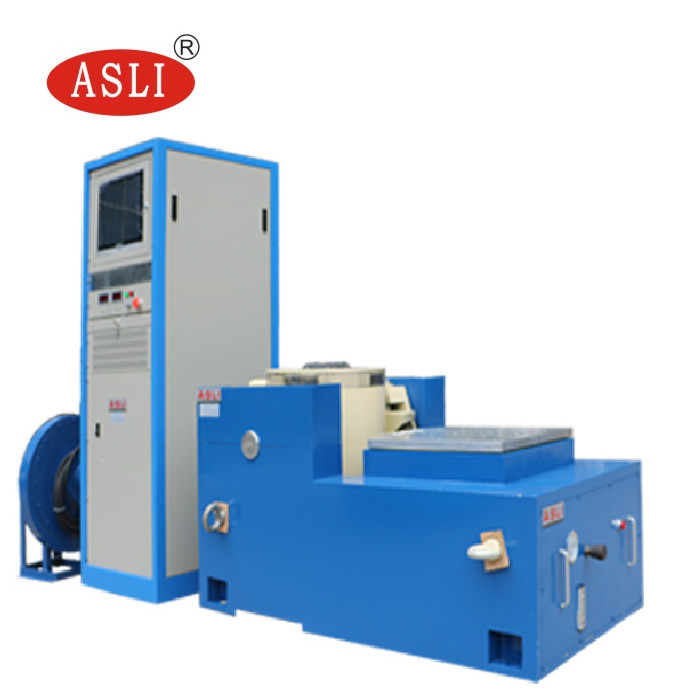

Imágenes de referencia:
Visita de clientes a la empresa ASLi:
