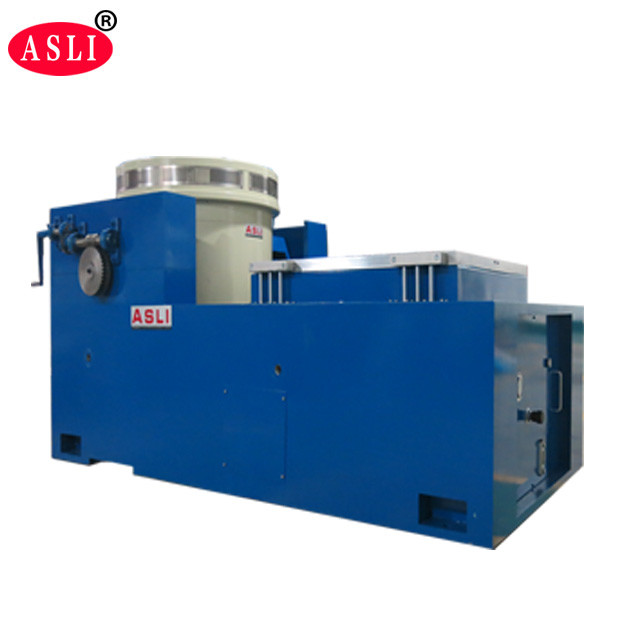

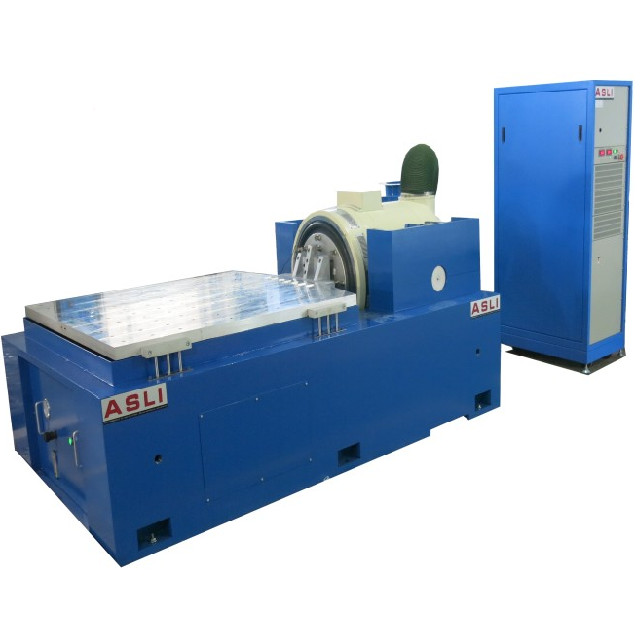

Probador mecánico de 3 AXIS Shaker Table Vibration Machine Electrodynamics
Product Details
| Fuerza SINE: | 6 000 N | Velocidad: | 1.6m/s |
|---|---|---|---|
| El desplazamiento: | 25 mm | Frecuencia: | 3 ~ 3500 Hz |
| Carga: | 180KG | Aceleración: | 100 gramos |
| Armadura: | Las demás: | ||
| Resaltar |
6000N Shaker Table mecánico,Shaker Table mecánico electrodinámico,Coctelera electrodinámica mecánica de la vibración |
||
Product Description
El agitador de vibración de alta frecuencia adopta tecnologías modernas avanzadas incluyendo una estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte aéreo,rodamientos de rodillos y guía linealEs capaz de realizar pruebas de vibración sinusoidal de tres ejes X, Y y Z y pruebas de vibración aleatoria de banda ancha.así como las pruebas clásicas de pulso y espectro de respuesta al choque (medio seno)Este equipo se utiliza ampliamente en las industrias de defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
- Fuerza nominal:Fuerza senoidal 6000N; fuerza aleatoria 6000N; fuerza de choque 12000N
- Rango de frecuencia:5Hz a 3500Hz soporta frecuencia fija, barrido hacia adelante y hacia atrás, modo seno, aleatorio y de choque
- Modo de frecuencia de barrido:Lineal, logarítmico, barrido hacia adelante y hacia atrás, frecuencia fija
- Tiempos de frecuencia de barrido:1 a 32767
- Tiempo de frecuencia de barrido:Frecuencia fija/solo 1 ∼3600 minutos; se pueden mostrar curvas de frecuencia de barrido
- Aceleración máxima:Se aplicarán las siguientes medidas:
- Carga máxima:180 kg de peso
- El desplazamiento máximo:25 mm p-p (sin carga), doble pico
- Deslocamiento por impacto:25 mm
- Peso de la bobina móvil:6.5 kg
- Direcciones de vibración:Válvulas de acoplamiento
- Onda de vibración:Sí, aleatorio, conmoción
- Diámetro de la bobina móvil:Φ230 mm
- Dimensión del sistema de vibración (mm):La longitud de la línea de conducción es la longitud de la línea de conducción.
- Peso del sistema de vibración:590 kg
- Generador de vibraciones 1 juego
- Regulador de vibración 1 juego
- Cámara de conexión de comunicaciones 1 conjunto
- Amplificador de potencia DA-6 ¢ 1 juego
- Potencia de excitación 1 pc
- Software del controlador 1 juego
- Sistema de refrigeración 1 juego
- Computación industrial 1 juego
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Nota: El modelo ES-6 se destaca como la configuración principal.
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- El diseño de dos circuitos magnéticos asegura una baja fuga de flujo magnético, una estructura compacta y un diseño racional.
- Rocker Rod rodamientos de rodillos con orientación de rigidez del cuerpo compuesto recta y orientada a la importación, proporcionando una excelente capacidad de carga excéntrica.
- Trunnion fundación de aislamiento dedicada al uso de hormonas, ofreciendo una instalación móvil conveniente.
- El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo de carga aumentan la capacidad de carga de la mesa de vibración y mejoran el rendimiento de baja frecuencia.
Product Highlights
Mesa agitadora mecánica de 3 ejes con fuerza sinusoidal de 6000 N, frecuencia de 3-3500 Hz, carga de 180 kg y aceleración de 100 g. Cuenta con circuito magnético doble, suspensión neumática y aislamiento de muñón para pruebas confiables de impacto, aleatorias y sinusoidales X, Y, Z. Ideal para aeroespacial, defensa y electrónica. Opciones personalizadas disponibles.
