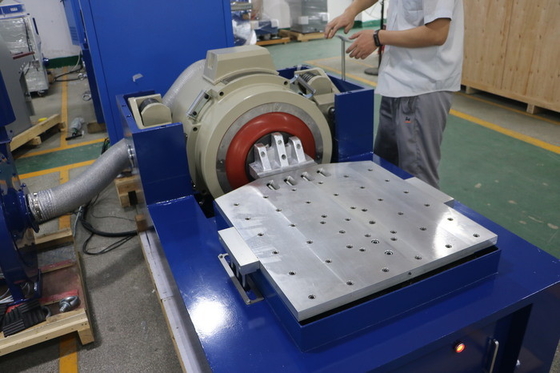

Mesa de agitación vertical y horizontal con RTCA DO-160F y IEC/EN/AS
¿Cuál es la diferencia entre la prueba aleatoria y SINE?
Las pruebas de vibración sinusoidal no son tan útiles como las pruebas aleatorias, porque una prueba de seno se centra en una sola frecuencia en un momento dado.excita todas las frecuencias en un espectro definido en un momento dadoConsidere la descripción de Tustin de la vibración aleatoria. He oído a la gente describir un espectro continuo, digamos 10-2000Hz, como 1990 ondas senoidales separadas por 1Hz. No, eso está cerca pero no es del todo correcto.Las ondas senoides tienen una amplitud y fase constantesSupongamos que hay 1990 de ellos. ¿La totalidad sería aleatoria? No. Para que la totalidad sea aleatoria, la amplitud y la fase inicial de cada rebanada tendría que variar al azar,de forma impredecibleLas variaciones impredecibles son lo que entendemos por aleatorias. Las vibraciones aleatorias de amplio espectro no contienen sinusoides sino un continuo de vibraciones.

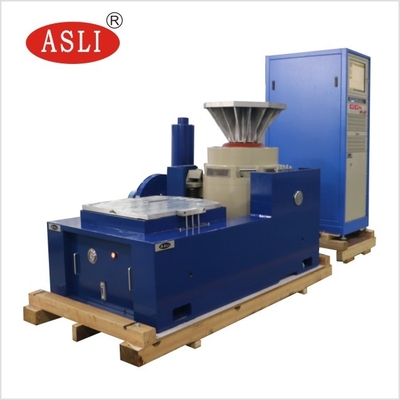

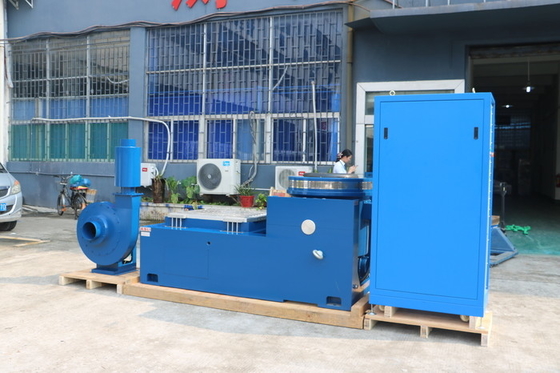

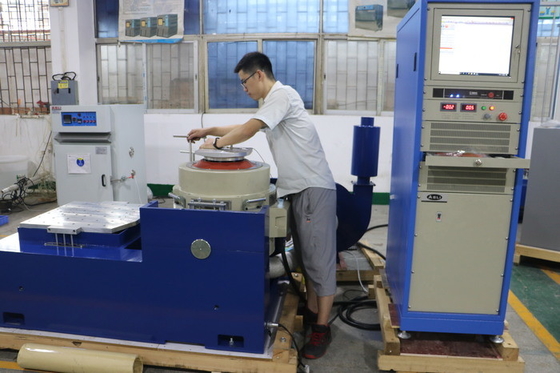

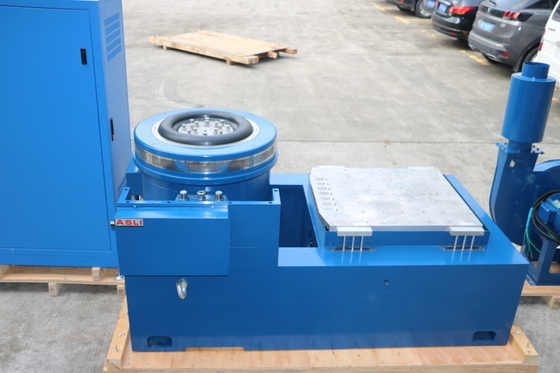

Composición del sistema de ensayo
1Generador de vibración horizontal de una sola pieza
2Tabla de expansión vertical
3. ventilador de enfriamiento con silenciador
4Amplificador de potencia de conmutación digital
5Instrumento de medición de control de vibraciones multifunción.
Especificación
| Nombre | Batería de automóvil EN50604 IEC62133 UN38.3 Banco de ensayo de vibración para ensayos de laboratorio | ||||||||
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal ((m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
