ES-3A probador de vibraciones.pdf

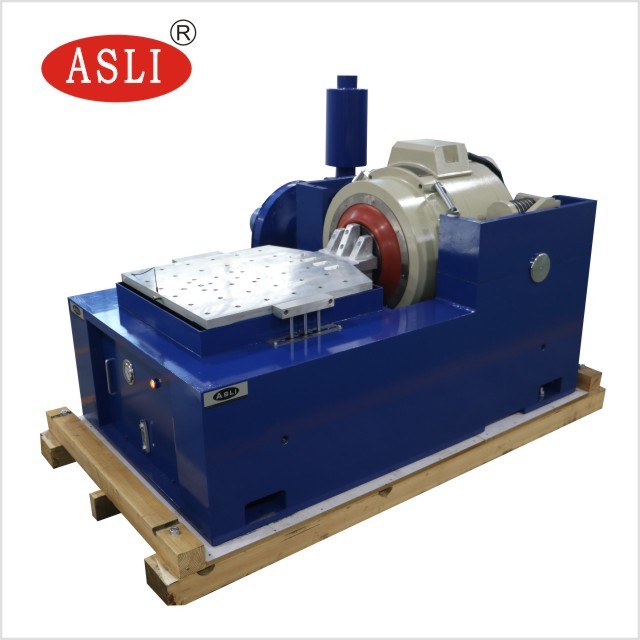

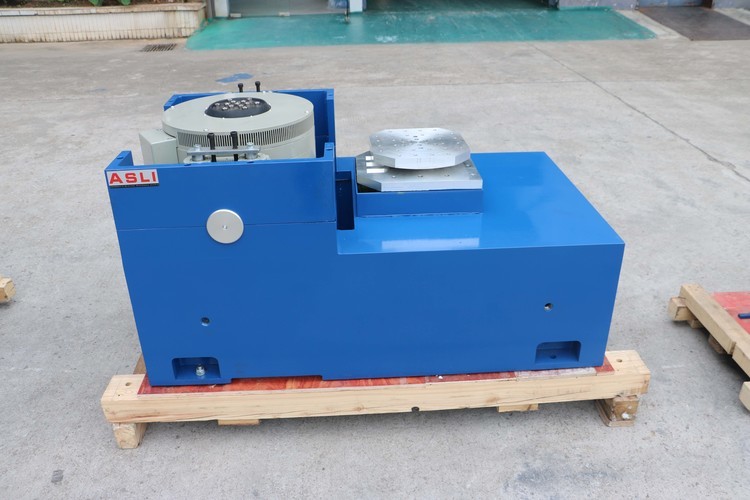

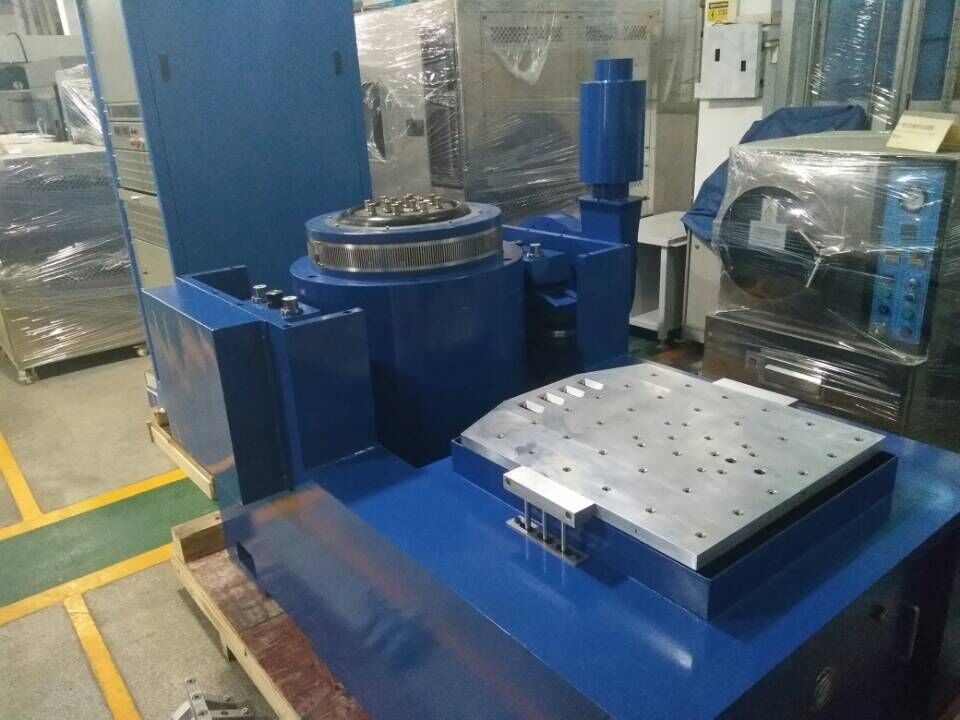

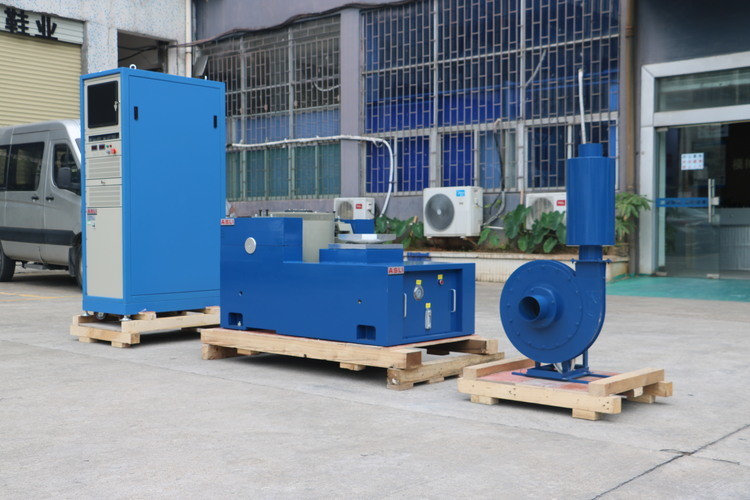

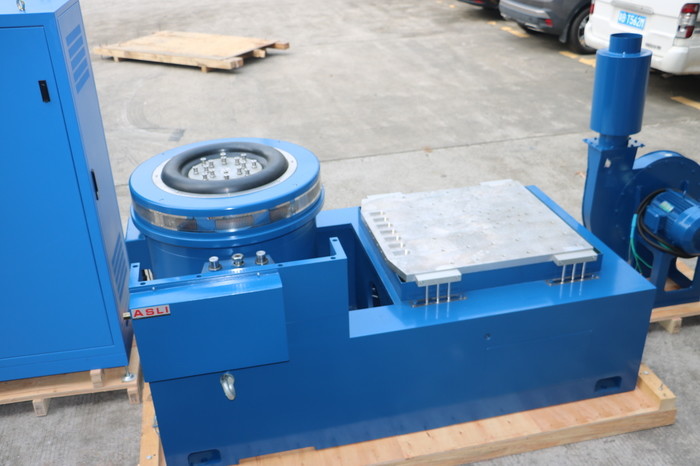

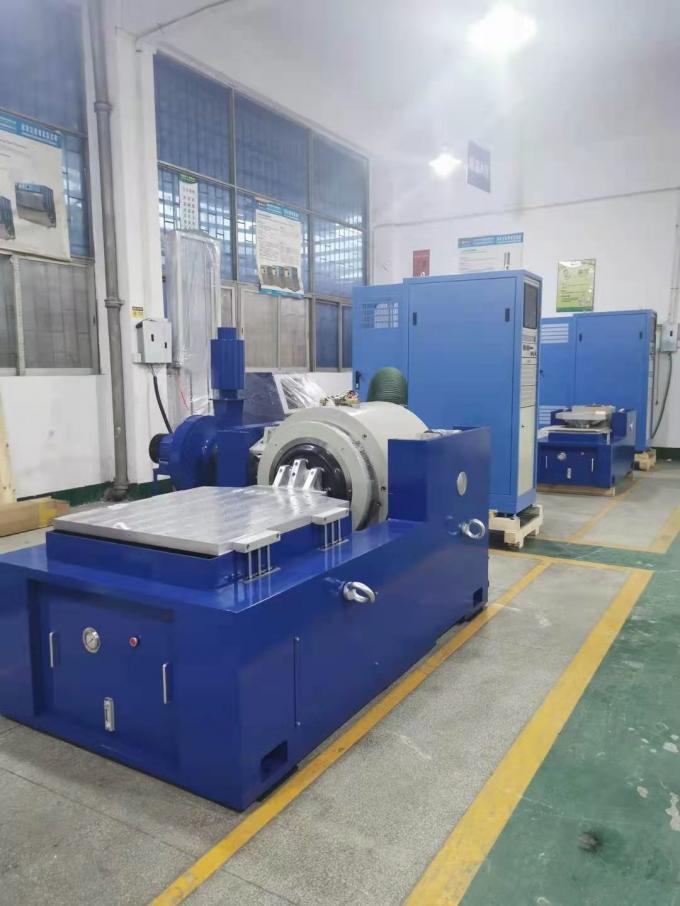

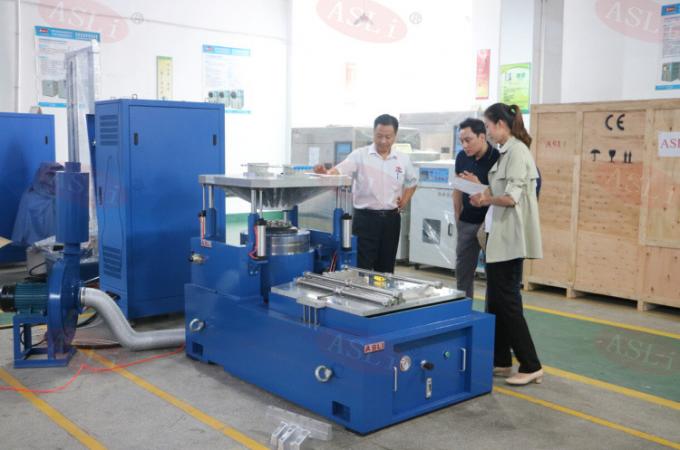

Banco de pruebas de vibración electrónica IEC62133 Cumple con el estándar Ista para baterías de litio
Amplificador de potencia de conmutación digital
El sistema utiliza un amplificador de potencia digital con modulación de ancho de pulso sinusoidal. El principio de funcionamiento es: utilizando la capacidad de conmutación de alta frecuencia del IGBT FET, la señal de bajo voltaje ingresada por el controlador se amplifica mediante el circuito digital y se restaura a la señal original, y luego se emite a la bobina móvil de la mesa vibratoria para promover la vibración eléctrica. Movimiento de Taiwán.
Los componentes principales del amplificador de potencia inteligente de alto voltaje son: control frontal, módulo amplificador de potencia, circuito de protección, parte de la fuente de alimentación y gabinete eléctrico. El sistema adopta una forma de salida de alto voltaje y baja corriente, lo que reduce la pérdida de potencia durante la transmisión y logra una coincidencia de impedancia efectiva y razonable.
Parámetros:
| Empuje sinusoidal | 300kgf |
| Empuje aleatorio | 300kgf rms |
| Empuje de impacto | 600kgf |
| Rango de frecuencia | 5~2800Hz |
| Desplazamiento continuo | 25.4mm |
| Velocidad máxima | 1.8m/s |
| Amplificador de potencia de conmutación | |
| Salida del amplificador | 3.5kVA |
| Relación señal/ruido | >65dB |
| Ganancia IF | ≥80 |
| Distorsión armónica total(a la salida nominal) | Menos del 0.5% cuando DC (0.1Hz) a 500Hz; menos del 1.0% cuando 500Hz a 5000Hz |
| Amplificador de potenciaRespuesta de frecuencia | DC (0.1Hz) a 4500Hz: ±3dB; |
| Tiempo medio entreFallos (MTBF) | >35,000 horas |
| Encimera de expansión vertical | |
| Tamaño de la mesa | 600mm×600mm |
| Límite superior opefrecuencia de funcionamiento | Seno 2200Hz, aleatorio 3500Hz |
| Contrapeso | 30kg |
| Material de la encimera | Aleación de aluminio |
| Controlador de vibración | |
| sistema operativo | Windows 7 |
| Interfaz de operación | Interfaz en chino e inglés |
| Función de software | Seno, aleatorio, choque clásico, búsqueda resonante y residente |
Característica:
1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2. Circuito de dos imanes, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de biela basculante rectos y orientación de cuerpo compuesto orientado a la importación, capacidad de carga excéntrica.
4. Cimentación de aislamiento de muñón dedicada al uso de hormonas, la instalación de conveniencia móvil.
5. Tecnología avanzada se mueve alrededor del sistema para asegurar que el círculo dinámico de alta fiabilidad.
6. Nuevo diseño de conductos y mejora el efecto de enfriamiento.
7. Rigidez estática, rigidez dinámica del pequeño globo del cojinete, elevando la capacidad de carga de la mesa de vibración, mejorando el rendimiento de baja frecuencia.
