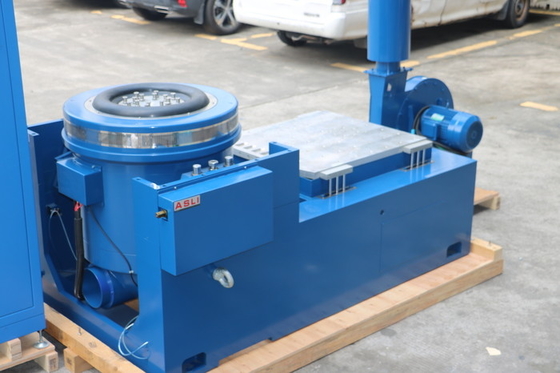

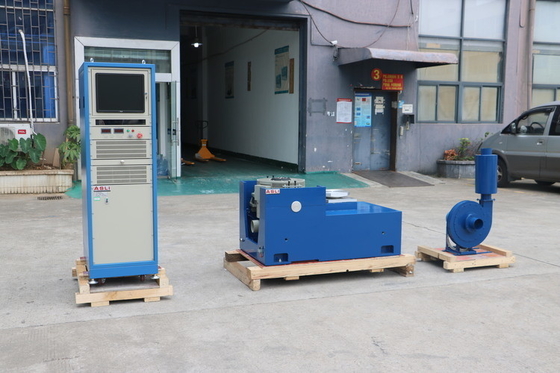

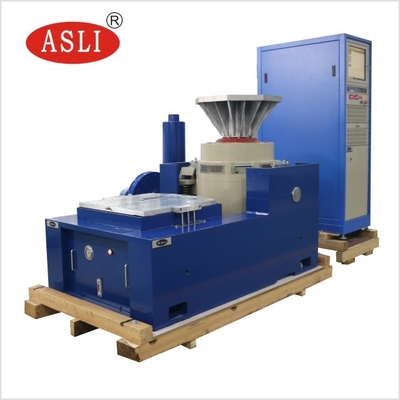

1000kg. Vertical de F y equipo de prueba horizontal de la tabla de la vibración para las piezas del coche
Product Details
| Sin fuerza: | 6 000 N | Velocidad: | 1.8m/s |
|---|---|---|---|
| El desplazamiento: | 25 mm | Frecuencia: | 3 ~ 3500 Hz |
| Carga: | 180KG | Aceleración: | 100 gramos |
| Armadura: | 450 mm | Tamaño de la mesa: | Las demás: |
| Resaltar |
1000kg. Equipo de prueba de la tabla de la vibración de F,Equipo de prueba electrodinámico de la tabla de la vibración,equipo de prueba de la vibración 1.8m/s |
||
Product Description
La Equipo de prueba de mesa vibratoria vertical y horizontal de 1000 kgf es un sistema de vibración electromagnético diseñado para pruebas aleatorias, sinusoidales y de choque. Se utiliza ampliamente en las industrias de defensa, aviación, aeroespacial, comunicaciones, electrónica, automotriz y de electrodomésticos.
Este equipo está diseñado para la detección temprana de fallas, la simulación de condiciones de trabajo reales y la prueba de resistencia estructural. Su amplio rango de aplicación y resultados de prueba confiables lo convierten en una herramienta esencial para el aseguramiento de la calidad y la validación del producto.
El sistema admite funciones de onda sinusoidal, FM, barrido, programable, multiplicador de frecuencia, logaritmo, aceleración máxima, modulación de amplitud y control de tiempo. Ofrece control total por computadora con modos simples de aceleración fija y amplitud fija. Cada unidad se somete a un funcionamiento continuo sin fallas durante 3 meses, lo que garantiza un rendimiento estable y una calidad confiable.
| Artículo | Descripción |
|---|---|
| Fuerza sinusoidal | 10000N |
| Fuerza de choque | 20000KN |
| Rango de frecuencia | 5~3000 Hz |
| Desplazamiento | 51 mm |
| Aceleración máxima | 1.8 m/s |
| Aceleración máxima | 981 m/s² (sin carga) |
| Diámetro del armazón | 200 mm |
| Par de torsión de carga permitido | >300 N•m |
| Masa efectiva del armazón | 6 kg |
| Capacidad de carga máxima | 100 kg |
| Fuga magnética | ≤1 mT |
| Frecuencia de aislamiento de vibración axial | <3 Hz |
| Accesorio de carga | 16 insertos M8 de acero inoxidable |
| Dimensión (L×W×H) | 850 × 665 × 760 mm |
| Peso aproximado | 990 kg |
La siguiente tabla describe los modelos disponibles para el banco de pruebas de vibración para baterías de automóviles EN50604 / IEC62133 / UN38.3, adecuado para pruebas de laboratorio.
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s²) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máxima (Kg) | Bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Esqueleto dinámico de círculo bien diseñado con una frecuencia de resonancia axial de etapa superior.
- Diseño de circuito magnético dual que garantiza una baja fuga de flujo magnético, una estructura compacta y una disposición racional.
- Rodamientos de rodillos de biela basculante con rigidez del cuerpo compuesto recta y orientada a la importación para una excelente capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada al uso de hormonas, que ofrece una cómoda instalación móvil.
- La tecnología avanzada en el sistema móvil garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo del rodamiento aumentan la capacidad de carga del rodamiento de la mesa vibratoria y mejoran el rendimiento a bajas frecuencias.
Product Highlights
Mesa de vibración vertical/horizontal de 1000kg.f para pruebas de piezas de automóviles. Fuerza sinusoidal 6000N, frecuencia 3~3500Hz, velocidad 1,8m/s, carga 180kg. Durable, eficiente, confiable. Ideal para automoción, aeroespacial y electrónica. Opciones personalizadas disponibles.
