Estándar de alta frecuencia de la reunión MIL-STD del sistema de prueba de vibración de la vibración de Vertical+Horizontal
Detalles del producto
| fuerza de vibración: | 30KN | Solicitud: | batería, autopartes |
|---|---|---|---|
| Estándar de prueba: | Estándar de MIL-STD | Aceleración: | 100g |
| Prueba: | seno, aleatorio, shock | aporte: | 1 canal |
| Desplazamiento: | 100mm | dirección de vibración: | vibración vertical+horizontal |
| Resaltar |
Sistema de prueba estándar de vibración de MIL-STD,Sistema de prueba de alta frecuencia de vibración 30KN,Equipo de prueba horizontal vertical de vibración |
||
Descripción del Producto
Este avanzado sistema de prueba de vibración simula entornos de vibración del mundo real en condiciones de laboratorio controladas, lo que permite una evaluación precisa de la resistencia al impacto y la fiabilidad operativa en una amplia gama de aplicaciones de prueba de vibración.
Al reproducir simulaciones sinusoidales, aleatorias, de búsqueda y mantenimiento de resonancia, choque clásico y modelo de carretera, el sistema proporciona un soporte esencial para el aseguramiento de la calidad del producto y la investigación y desarrollo de nuevos productos.
Estándares Cumplidos: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS y más.
Descargue la Hoja de Datos del Soporte de Prueba de Vibración de Alta Frecuencia ES-30 (PDF)
| Modelo | Fuerza Sinusoidal Nominal (N) | Fuerza Aleatoria Nominal (N) | Rango de Frecuencia (Hz) | Aceleración Nominal (m/s²) | Velocidad Nominal (m/s) | Desplazamiento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvil (Kg) | Dimensión de la Bobina Móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

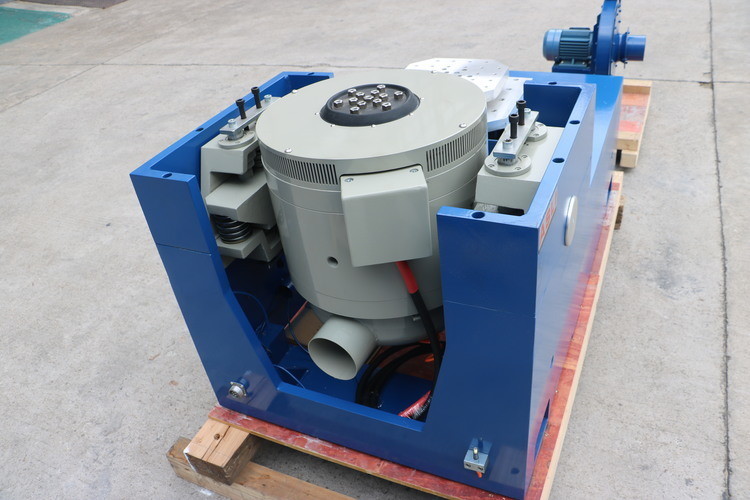

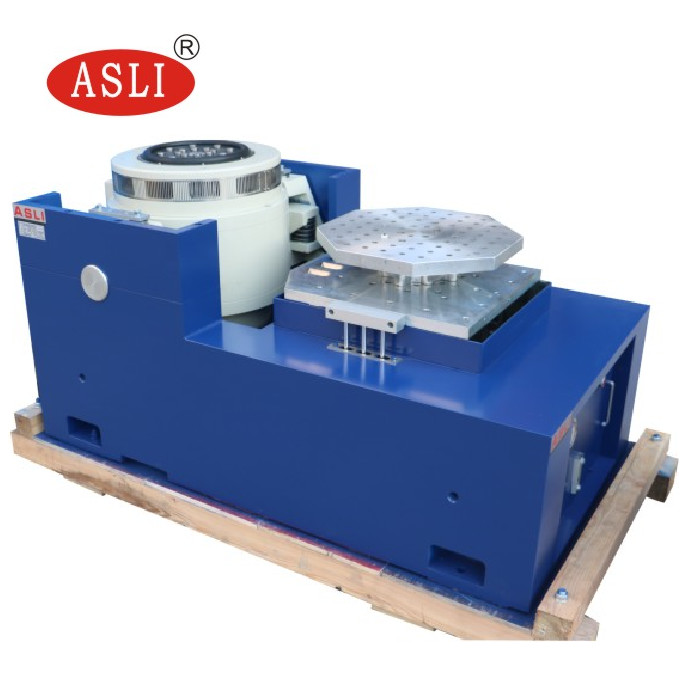

El Sistema de Prueba de Vibración de Alta Frecuencia Vertical + Horizontal está diseñado específicamente para operación extendida y de larga duración. Ambos modos de vibración vertical y horizontal se logran mediante la instalación de una base resistente a la vibración.
La plataforma estándar está equipada con un dispositivo de aislamiento de choque de airbag de alta eficiencia, minimizando la transmisión de vibraciones a la estructura del edificio. En la mayoría de los casos, no se requiere cimentación adicional.

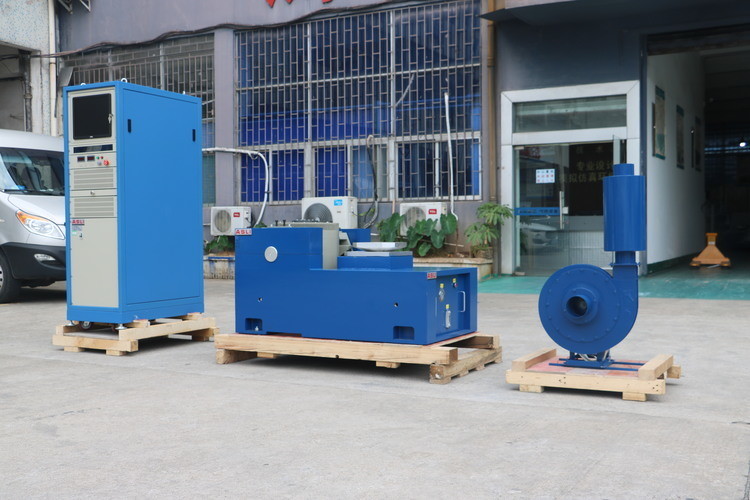

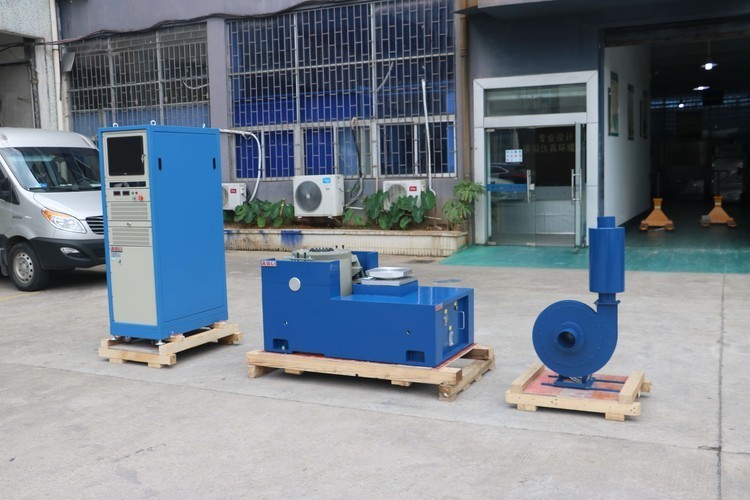

Un sistema completo de prueba de vibración comprende un agitador, un amplificador de potencia y un sistema de control de medición de vibración. Está diseñado de acuerdo con las normas nacionales e internacionales pertinentes, incluyendo MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS y BS, proporcionando soporte técnico completo para el establecimiento de protocolos de inspección de calidad del producto.
- Consulta técnica: guía de métodos de prueba, planificación de laboratorio y recomendaciones
- Selección de equipos: esquemas de selección y soporte de preguntas frecuentes
- Diseño del esquema de prueba de productos
- Comunicación con el cliente e informes de progreso
- Capacitación técnica: operación del equipo, mantenimiento diario, diagnóstico de fallas comunes y resolución de problemas
- Soporte técnico: servicios de pago especializados disponibles según los requisitos del cliente
Para obtener más información sobre nuestros agitadores de vibración de alta frecuencia, por favor envíenos su consulta. Estaremos encantados de ayudarle con sus requisitos de prueba específicos.
Aspectos destacados del producto
El sistema de prueba de vibración de alta frecuencia vertical+horizontal cumple con los estándares MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS. Fuerza de 30 KN, aceleración de 100 g, desplazamiento de 100 mm, pruebas sinusoidales/aleatorias/de choque. Ideal para baterías y autopartes. El aislamiento de la bolsa de aire minimiza la vibración del edificio, no se necesitan cimientos. Opciones personalizadas disponibles.
