Descripción Aplicación:
Pruebador de vibración de tipo electrodinámico de alta frecuencia con función de espectro de respuesta al choqueEl uso de la tecnología en el ámbito de la educación, la investigación y el laboratorio.dotado de la estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte aerotransportado y rodamientos de rodillos y guía lineal,aislamiento trunnion tecnología moderna avanzada y tecnología especial, puede completarse en el ensayo de vibración sinusoidal de tres ejes X, Y, Z y en los ensayos de vibración aleatoria de banda ancha, que se completan con el clásico (medio seno, trapezoidal,prueba del espectro de respuesta al pulso y al choqueEstos productos se utilizan ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
| Modelo:ES-30 | |
|---|---|
| Empuje sinusoidal | 3 000 kgf |
| Empuje aleatorio | 3 000 kgf |
| Empuje de impacto | 6 000 kgf |
| Rango de frecuencia | 3 ~ 2800Hz |
| Continuado desplazamiento | de una longitud igual o superior a 50 mm |
| El impacto del desplazamiento | de una longitud igual o superior a 50 mm |
| Velocidad máxima | 1.8m/s |
| Aceleración máxima | 981 m/s2 |
| Diámetro de la bobina móvil | Φ450 mm |
| Permite el momento excéntrico | > 196N.m. |
| Punto de conexión de carga | 6 de pión |
| Masa equivalente de las piezas móviles | 40 kg de peso |
| Tamaño del tornillo de las encimeras (norma) | M10 |
| dirección de vibración | vibración vertical +vibración horizontal |
| Frecuencia de aislamiento axial | 3 Hz |
| Carga máxima | 500 kilos |
| Fugas de flujo magnético | El valor de las emisiones |
| Dimensiones (sin embalaje) ((L×W×H) | Se trata de un vehículo de la categoría M3 |
| Peso de la tabla de vibraciones | 1300 kg de peso |
Características de la máquina de ensayo de vibración:
1Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2Circuito de dos magnetos, baja fuga de flujo magnético, estructura compacta y racional.
3Los rodamientos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos.
4. Trunnion fundación de aislamiento dedicado al uso de hormonas, la instalación de la comodidad móvil.
5La tecnología avanzada se mueve alrededor del sistema para asegurar que el círculo dinámico de alta confiabilidad.
6Nuevo diseño de conductos y mejora el efecto de enfriamiento.
7. la rigidez estática, la rigidez dinámica del pequeño globo portador, elevando la capacidad de carga de la mesa de vibración, mejora el rendimiento de baja frecuencia.
Composición deMáquina de ensayo de vibración electromagnética de alta frecuencia:

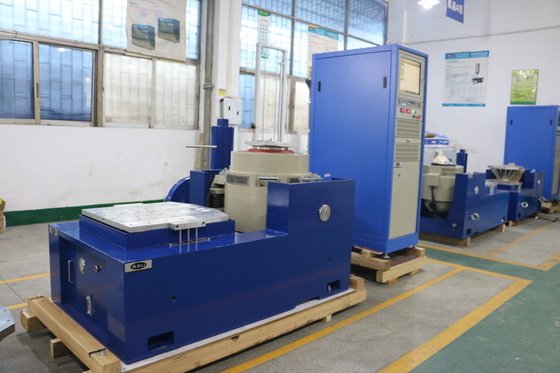

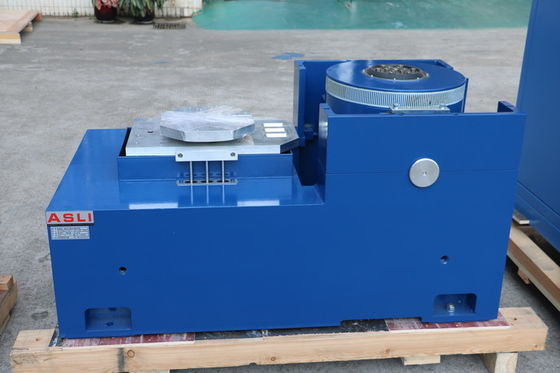

Banco de pruebas de vibración, amplificador de potencia, ventilador de enfriamiento, mesa de deslizamiento, expansor vertical
