Descripción del producto
El equipo de ensayo de vibración de alta frecuencia puede completar el ensayo de vibración sinusoidal y el ensayo de vibración aleatoria de banda ancha, respectivamente, y puede completar el ensayo clásico (medio sinusoide, trapezoide,Prueba del espectro de respuesta al pulso y al choqueEl ensayo exhaustivo de las condiciones mecánicas y ambientales puede realizarse con una cámara climática.
El sistema de prueba de vibración de alta frecuencia se utiliza ampliamente en los campos de defensa nacional, armas, aviación, vuelo espacial, comunicación, electrónica, electrodomésticos,aparatos de transporte y electrodomésticos.
De acuerdo con los requisitos, puede proporcionar a los usuarios un equipo de ensayo completo en múltiples entornos, como el clima y la mecánica.
Shaker proporciona una plataforma de prueba para la simulación de embalaje y transporte, choque mecánico, perfil de misión y cualquier otra simulación de condiciones del mundo real.Utilizando el controlador más avanzado, el sistema de circuito cerrado puede reproducir con precisión las condiciones de vibración del mundo real en productos de industrias como electrónica, automoción, aeroespacial, aviación, etc.
Parámetros técnicos del sistema de vibración
| Punto de trabajo | Descripción | |
|
Fuerza (máximo) |
El seno | Pico de 600 kg.f |
| El caso | 600En kg.f r.m | |
| El choque | Pico de 600 kg.f | |
| Rango de frecuencia | 5 ~ 2500 Hz | |
| Max. desplazamiento | (De punta a punta) 51 mm | |
| Velocidad máxima | 1.8m/s | |
| Aceleración máxima | 100G (980 m/s2) sin carga | |
| Dirección de vibración | Vertical y horizontal | |
| Diámetro de armadurael medidor | 200En el caso de los | |
| Masa efectiva del blindaje | 6 kilos | |
| Parafusos de mesa | Las demás: | |
| - ¿Qué quieres decir?Carga útil | 30¿ Qué pasa?G | |
| Fugas magnéticas | < 10 gauss | |
| Frecuencia de aislamiento de las vibraciones axiales | 2.5HZ | |
| Momento excéntrico permitido | > 300 N.m. | |
| Dimensión | 1200 mm*790 mm*840 mm (se excluye el extensor de cabeza) | |
| Peso | 1600 kg (excluida la mesa de deslizamiento) | |
| Fuente de alimentación | Acción de corriente alterna de 3 fases 380V/50Hz,18 KVA | |
| Resistencia a la puesta a tierra | ≤ 4Ω | |
| Compresor de aire | 0.4-0.6Mpa (proporcionado por el cliente) | |
| Método de enfriamiento | Refrigeración por aire | |

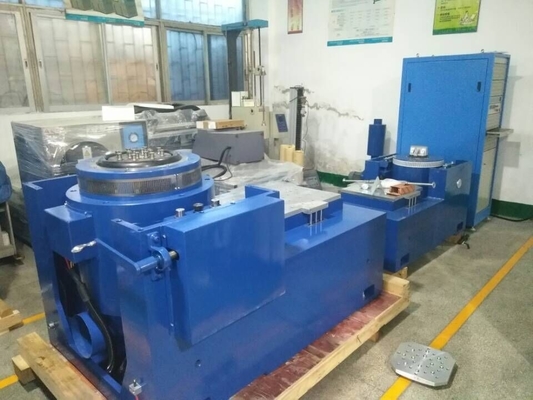

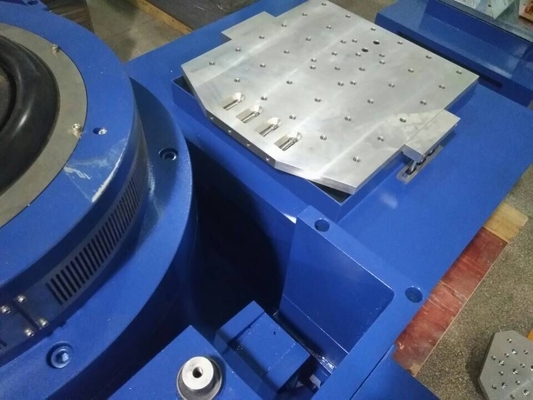

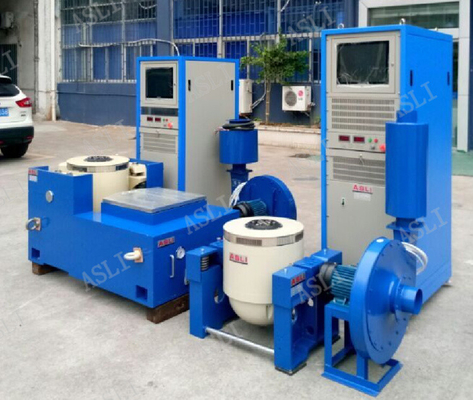

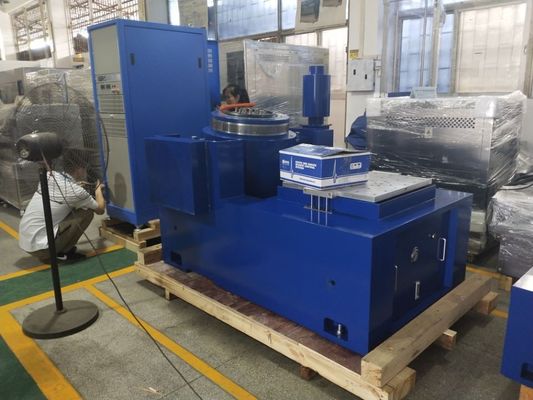

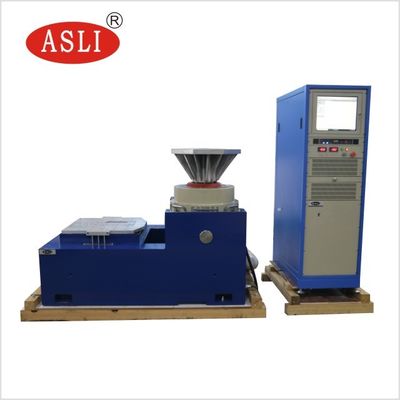

Tabla del agitador de alta frecuencia de tipo electrodinámico con plataforma de ensayo 600*600 mm Imágenes para referencia:
