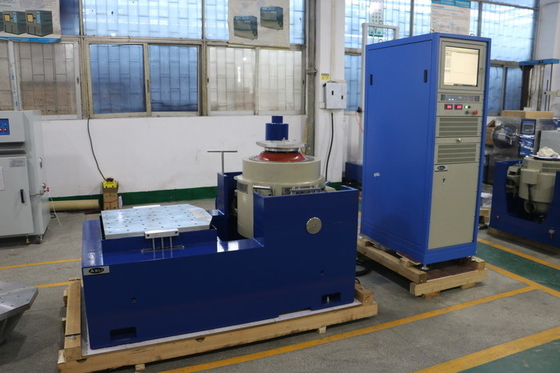

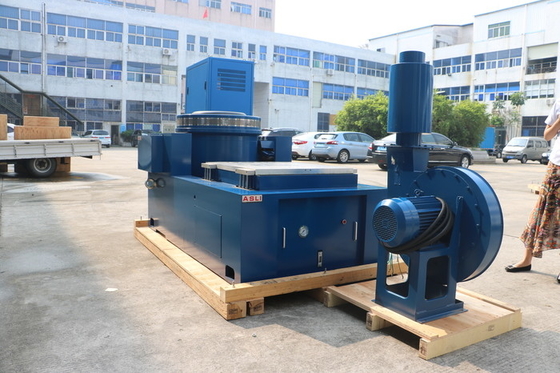

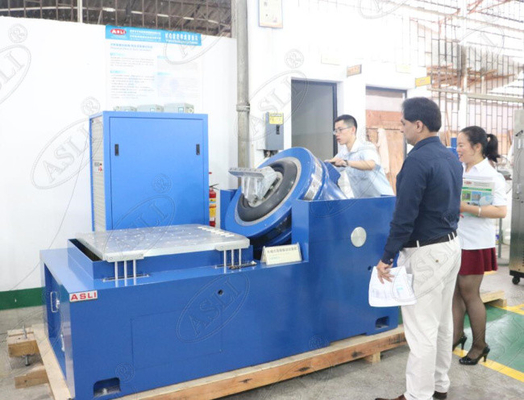

Tipo electromagnético máquina de prueba de vibración de alta frecuencia horizontal y vertical
Product Details
| fuerza sinusoidal: | 30000n | Frecuencia: | 3 a 2500Hz |
|---|---|---|---|
| Velocidad: | 1.8m/s | Desplazamiento: | 80m m o modificado para requisitos particulares |
| Dirección de vibración: | vertical o x, y, z | Carga máxima: | 450 kg |
| cumplir con el estándar: | ISTA | Función: | prueba de vibración al azar |
| Resaltar |
Máquina de prueba de vibraciones 30000N,Máquina de prueba de vibraciones de 1,8 m/s |
||
Product Description
La serie de máquinas de prueba de vibración de alta frecuencia adopta tecnologías modernas avanzadas, incluyendo una "estructura de circuito doble magnético,"Círculos de acción de esqueleto auto-generadosLos sistemas de apoyo aéreo, rodamientos de rodillos y guía lineal y aislamiento de trunnion son capaces de completar X, Y,ensayos de vibración sinusoidal en tres ejes y Z y ensayos de vibración aleatoria de banda ancha, así como las pruebas de pulso clásicas (semisínus, trapezoidal, onda de dientes de sierra) y las pruebas de espectro de respuesta al choque.
Estos productos se utilizan ampliamente en las industrias de defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y diseño racional.
- Los rodamientos de rodillos con rodamientos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación, proporcionan una alta capacidad de carga excéntrica.
- Trunnion fundación de aislamiento dedicada al uso de hormonas, ofreciendo una instalación móvil conveniente.
- El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo de carga aumentan la capacidad de la mesa de vibración y mejoran el rendimiento de baja frecuencia.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Sección 1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 el número de personas a las que se refiere el apartado 1 | 30 | 500 | 500 × 500 |
| VT0606 el número de personas | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Somos un fabricante de equipos de prueba con una larga historia.Nos hemos dedicado a la simulación de equipos de prueba ambiental y máquinas de prueba de vibración mecánica y choqueLa Vibration Shaker Table, que cumple con los estándares de ISTA y realiza pruebas de choque aleatorias, es uno de nuestros productos estrella, y hemos obtenido la certificación CE para esta máquina.
Descargar: Estante de prueba de vibración de alta frecuencia ES-30 (PDF)
Cualquier duda o necesidades sobre el tipo electromagnético de alta frecuencia horizontal y vertical máquina de prueba de vibración, por favor no dude en hacernos saber.
Product Highlights
Probador de vibraciones electromagnéticas de alta frecuencia con fuerza de 30000 N, 3-2500 Hz, carga de 450 kg, ejes X/Y/Z, compatible con ISTA. Cuenta con circuito magnético dual, suspensión neumática y aislamiento de muñón para mayor durabilidad y eficiencia. Desplazamiento personalizado disponible. Certificado CE por un fabricante de 25 años.
