ES-10 sistema de prueba de vibración mecánica.pdf

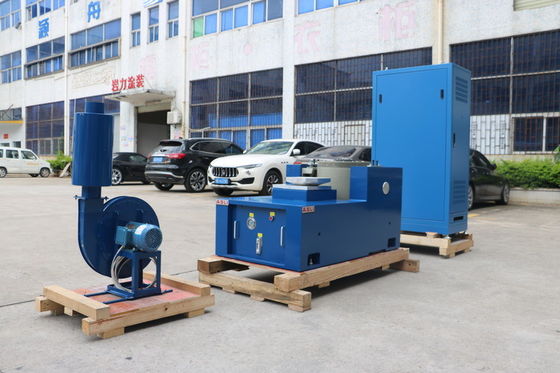

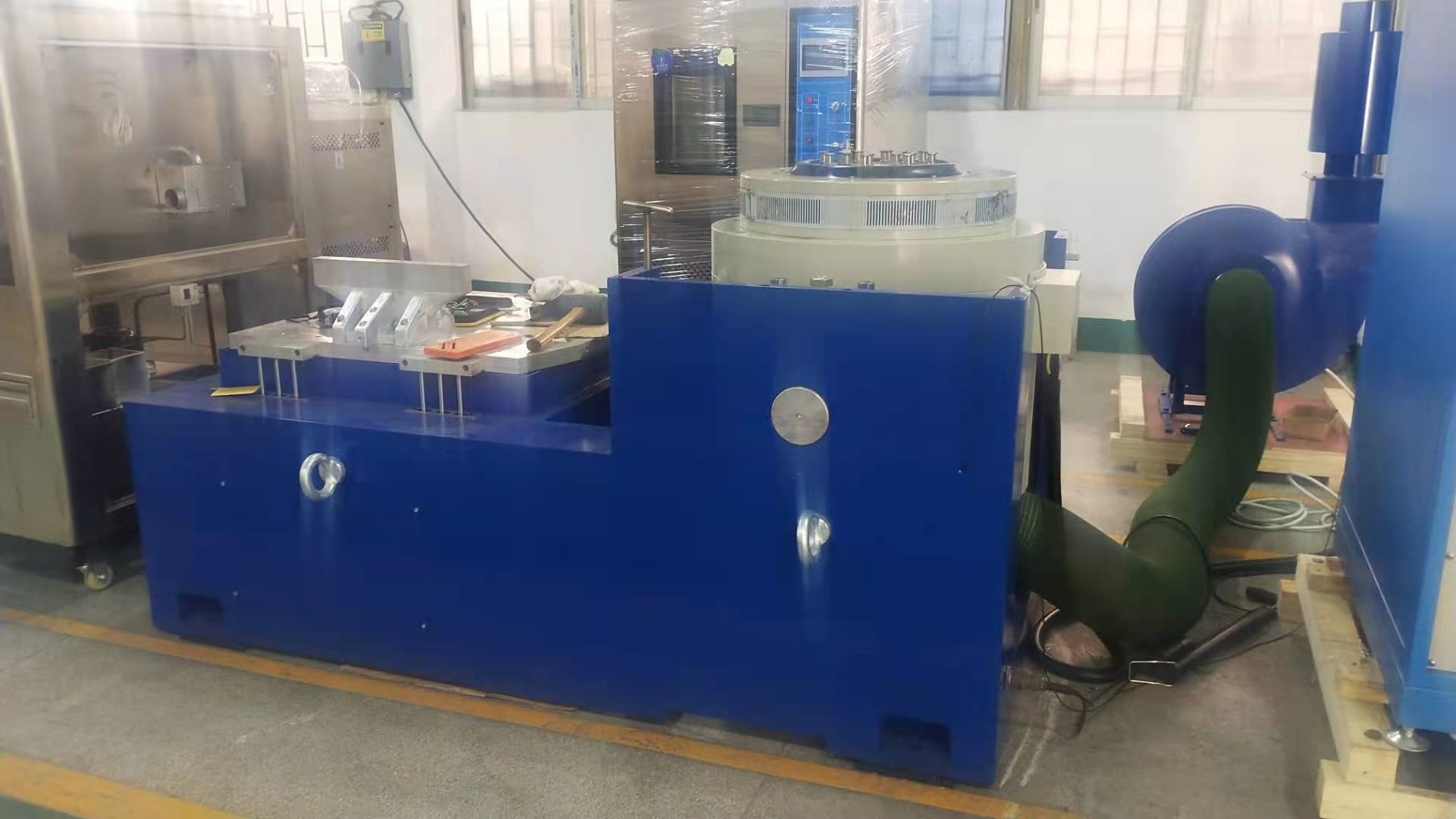

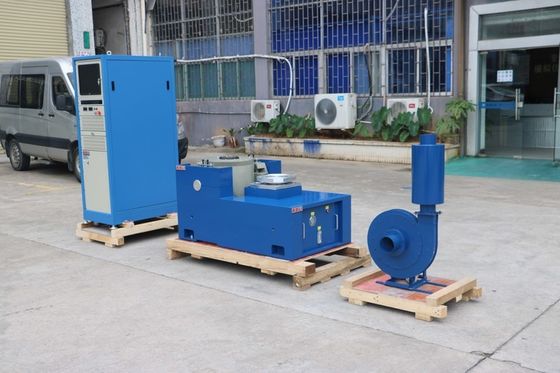

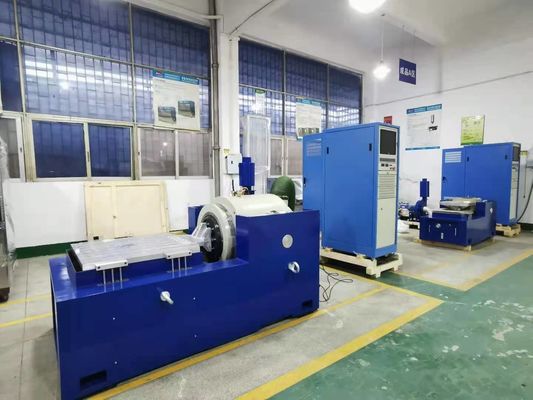

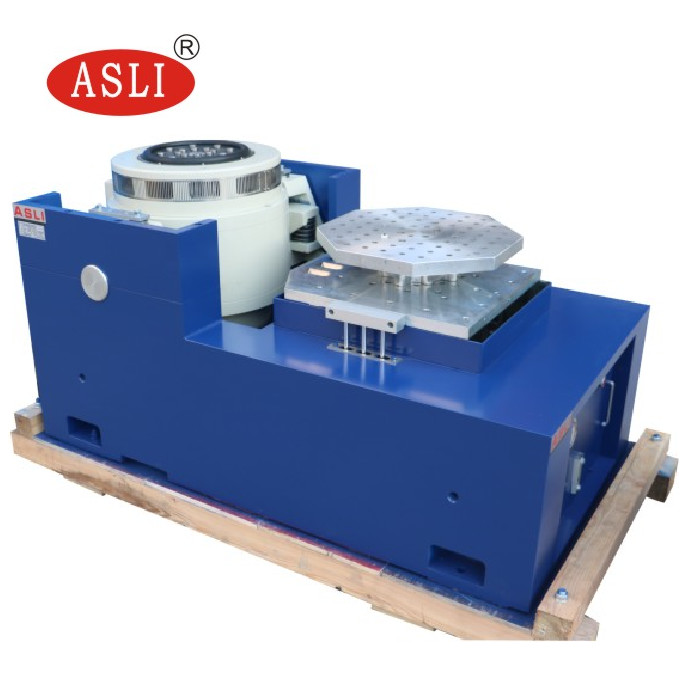

Máquina de prueba de vibración electromagnética de alta frecuencia de mesa vibratoria dinámica
parámetros técnicos:
| Modelo |
Senoidal nominal Fuerza (N) |
Aleatorio nominal Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s2) | Velocidad nominal (m/s) |
Desplazamiento nominal (p-p)mm |
Carga máx. (Kg) | bobina móvil (Kg) |
Dimensión de bobina móvil (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
parámetros técnicos del expansor horizontal:
| Modelo | Tamaño de la mesa (mm) | Rango de frecuencia (Hz) | Peso de las partes móviles (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
parámetros técnicos del expansor vertical:
| Modelo | Peso (kg) | Frecuencia máx. (Hz) | Tamaño de la mesa |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
REGULACIÓN MULTIMODO
Modos senoidal, aleatorio, búsqueda y mantenimiento de resonancia, impacto típico y simulación de carretera.
FUERTE CAPACIDAD DE CARGA
la bolsa de aire de carga central tiene una gran rigidez estática, baja rigidez dinámica, fuerte capacidad de carga y buen efecto cuando las amplitudes cambian.
CONTROL DE INTERFERENCIAS
El diseño magnético doble de fuga de flujo y el campo magnético se resuelven uniformemente para el circuito de control de campo electromagnético fuerte.
Además del probador de vibraciones, nuestra gama de productos también cubre:
(1) Serie de pruebas de temperatura/humedad: Cámara de prueba de temperatura y humedad, Estabilidad de acceso, Cámara de prueba de choque térmico,Cámara de prueba de temperatura y humedad UV, Cámara de temperatura de velocidad de rampa.
(2) Serie de pruebas de envejecimiento:Horno de alta temperatura, Horno de secado al vacío, Cámara de prueba de envejecimiento por ventilación de aire, Cámara de prueba de envejecimiento por vapor, Cámara de ozono, Equipo de prueba de rodaje
(3) Pruebas de simulación climáticat serie: Cámara de prueba de pulverización de lluvia, cámara de prueba de polvo, cámara de prueba de envejecimiento con lámpara de xenón, cámara de prueba de resistencia UVber
(4) Serie de pruebas mecánicas: Máquina de prueba de vibración, máquina de prueba de caída,Máquina de prueba de baches, probador de choque mecánico de aceleración etc.
Si desea obtener más información sobre Máquina de prueba de vibración electromagnética de alta frecuencia de mesa vibratoria dinámica, no dude en hacérnoslo saber.
