Refrigeración por aire Shaker Vibration Testing Machine Price electrodinámico de alta frecuencia
Product Details
| fuerza sinusoidal: | 10000N | Velocidad: | 1,8 m/s |
|---|---|---|---|
| Desplazamiento: | 51mm | Frecuencia: | 3~3000hz |
| cargando: | El peso total es de: | aceleración: | 100G |
| método de enfriamiento: | Refrigeración por aire | ||
| Resaltar |
Coctelera electrodinámica de la refrigeración por aire,Coctelera electrodinámica 10KN,máquina de prueba de la vibración 1.8m/s |
||
Product Description
Descargar especificación completa: Equipo de prueba de vibración ES-10 (PDF)

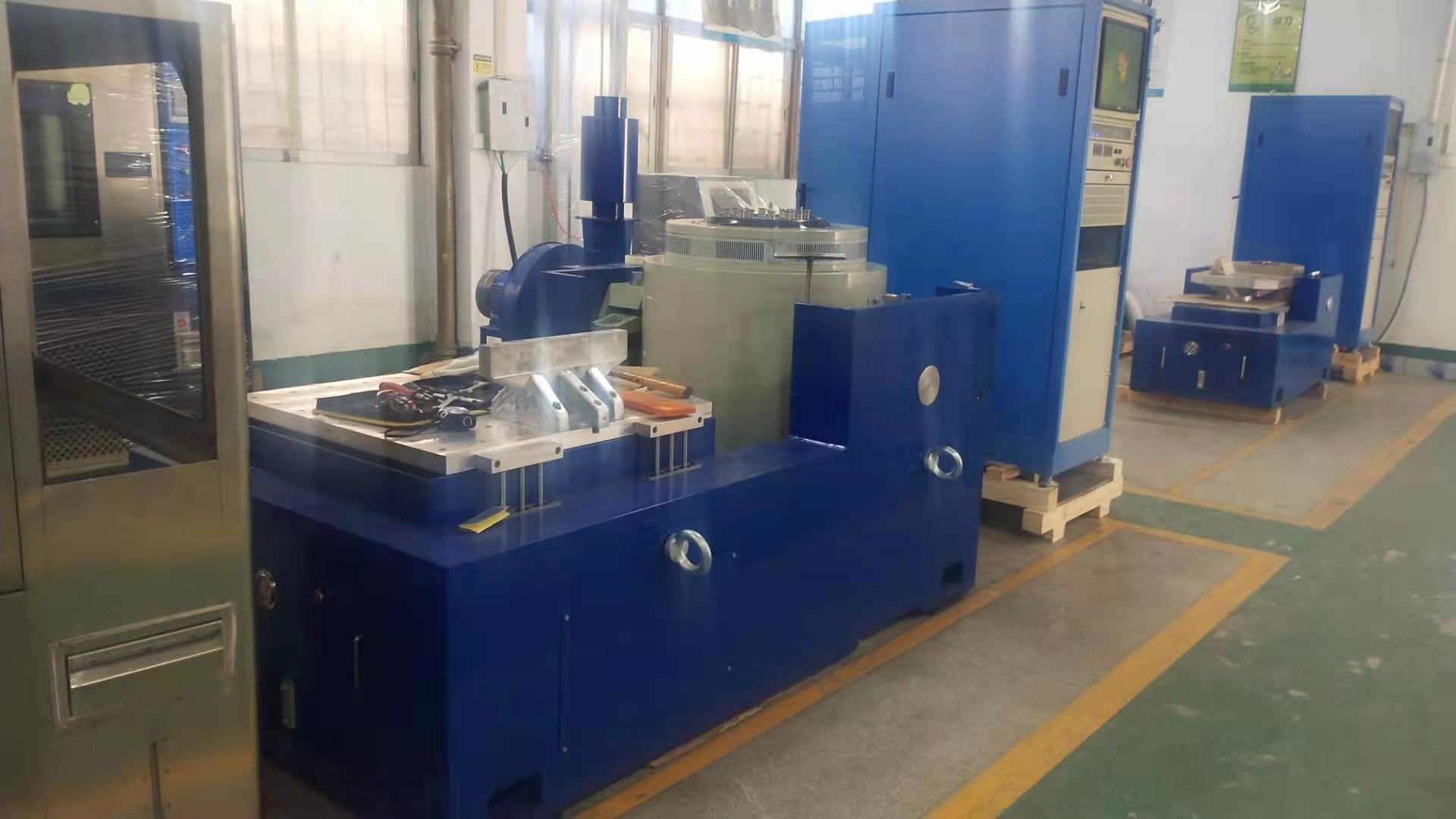

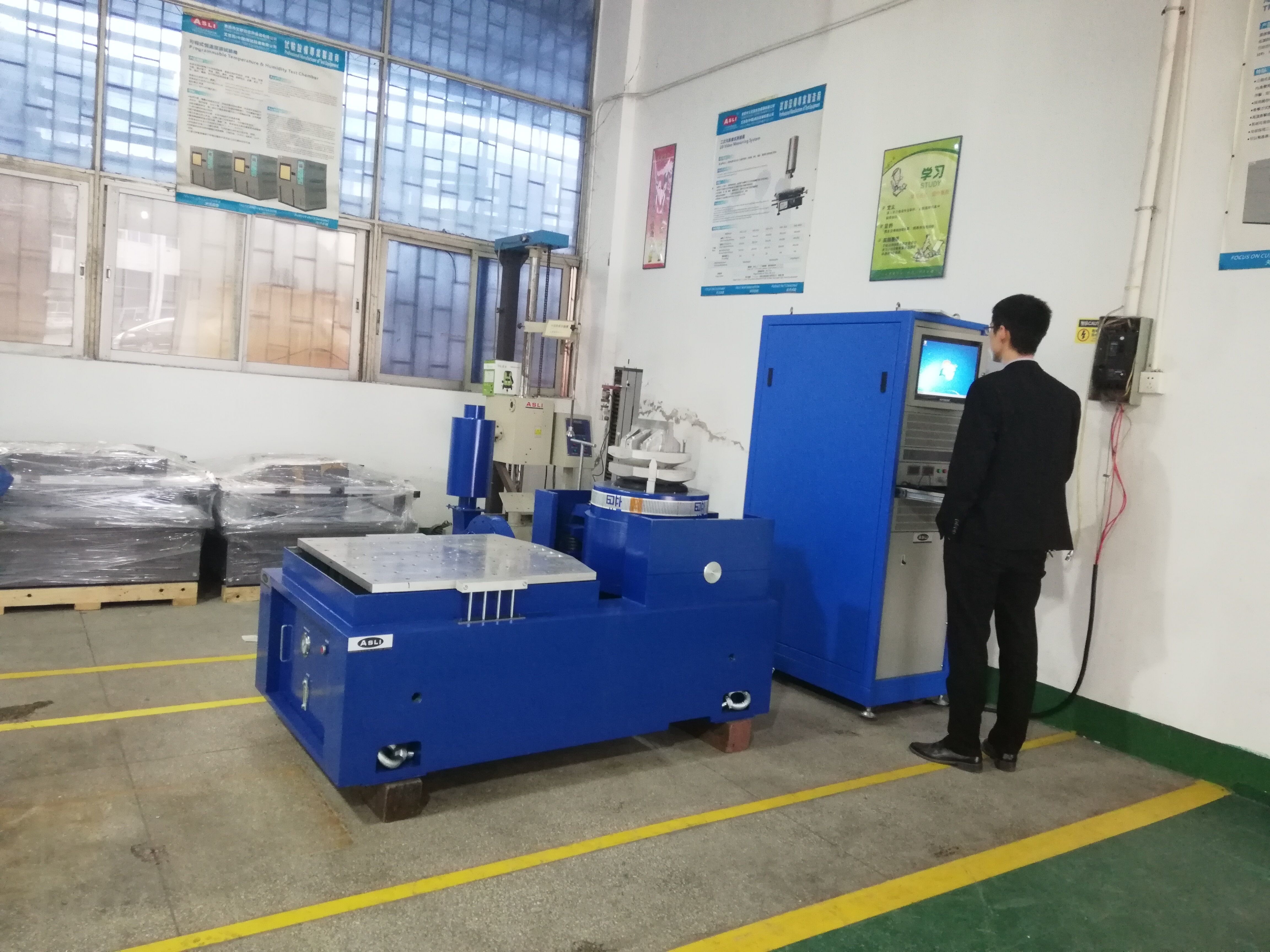

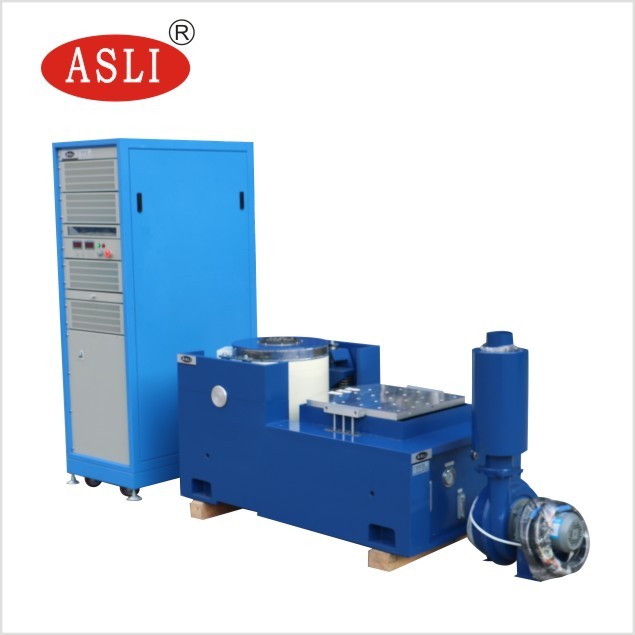

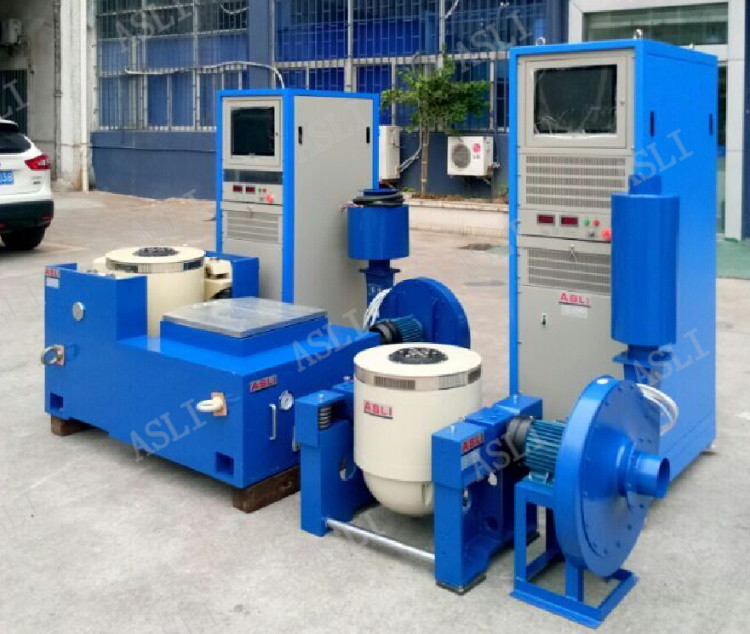

El agitador electrodinámico de alta frecuencia con refrigeración por aire es una máquina de prueba de vibración de precisión diseñada para pruebas rigurosas sinusoidales, aleatorias y de choque en los ejes X, Y y Z. Incorpora tecnologías avanzadas que incluyen una estructura de circuito de doble magnético, círculos de acción de esqueleto autogenerados, soporte aerotransportado, rodamientos de rodillos con guía lineal y aislamiento de muñón. Este sistema se implementa ampliamente en las industrias de defensa nacional, armamento, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
- Fuerza nominal: Fuerza sinusoidal 10.000 N; Fuerza aleatoria 10.000 N; Fuerza de choque 20.000 N
- Rango de frecuencia: 3 Hz a 3.000 Hz - admite frecuencia fija, barrido de ida y vuelta, modos sinusoidal, aleatorio y de choque
- Modo de barrido de frecuencia: Lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
- Tiempos de barrido de frecuencia: 1 a 32.767
- Tiempo de barrido de frecuencia: Frecuencia fija / individual 1-3.600 minutos; se pueden mostrar curvas de barrido de frecuencia
- Aceleración máxima: 1.000 m/s² (sin carga)
- Velocidad máxima: 1,8 m/s
- Desplazamiento máximo: 51 mm p-p (sin carga), doble pico
- Desplazamiento de impacto: 51 mm
- Peso de la bobina móvil: 14 kg
- Onda de vibración: Senoidal, aleatoria, choque
- Diámetro de la bobina móvil: Φ240 mm
- Dimensiones del sistema de vibración: W1060 × H750 × D845 mm
- Peso del sistema de vibración: 960 kg
- Accesorios incluidos: Expansor vertical de 600 mm × 600 mm y mesa deslizante horizontal de 600 mm × 600 mm
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s²) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máxima (kg) | Bobina móvil (kg) | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Generador de vibración - 1 juego
- Controlador de vibración - 1 juego
- Cámara de conexión de comunicación - 1 juego
- Amplificador de potencia DA-10 - 1 juego
- Potencia de excitación - 1 ud.
- Software de control - 1 juego
- Sistema de refrigeración - 1 juego
- Ordenador industrial - 1 juego
- Impresora a color - 1 juego (Opcional)
- Sensor de aceleración (incluida línea de salida) - 1 ud.
- Accesorio de vibración - 1 juego (Opcional; configurado según muestra de prueba)
El controlador de vibración presenta un diseño de última generación que adopta una arquitectura de sistema distribuido avanzada a nivel internacional. Su núcleo es el procesador de punto flotante de alta velocidad de 32 bits de la última serie TMS320 de TI. Los informes de prueba se generan automáticamente en formato Word. Durante o después de las pruebas, los informes se pueden editar y luego generar automática o manualmente.
- Esqueleto de círculo dinámico bien diseñado con una frecuencia de resonancia axial más alta.
- El diseño de dos circuitos magnéticos garantiza una baja fuga de flujo magnético, una estructura compacta y una disposición racional.
- Los rodamientos de rodillos de la biela con orientación de rigidez del cuerpo compuesto recta y orientada a la importación proporcionan una excelente capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada para uso hormonal, que ofrece una instalación móvil conveniente.
- El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo del rodamiento aumentan la capacidad de carga de la mesa vibratoria y mejoran el rendimiento a bajas frecuencias.
Cualquier duda o necesidad sobre el precio de la máquina de prueba de vibración con agitador electrodinámico de alta frecuencia con refrigeración por aire, no dude en enviar su consulta.
