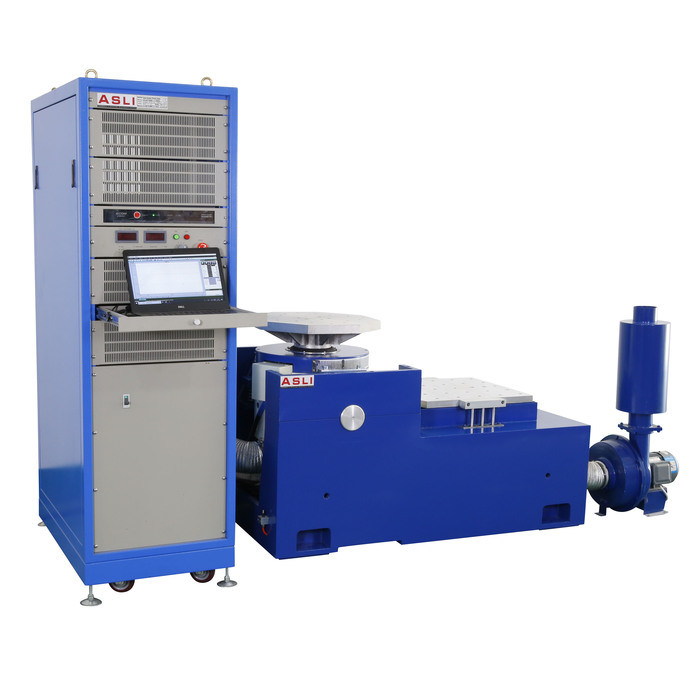

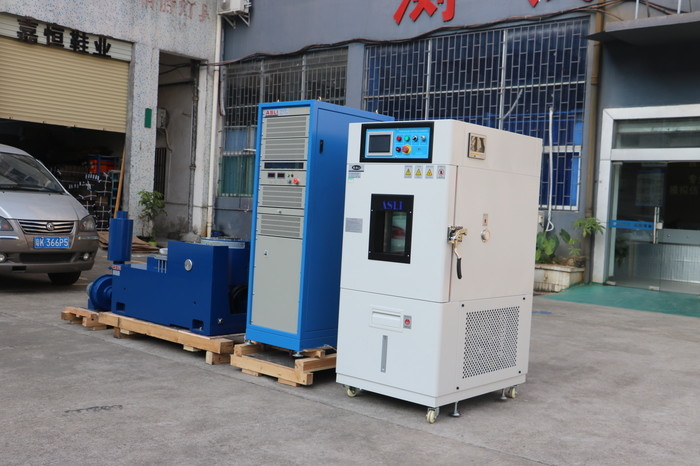

Cuadro de ensayo de vibración electrodinámica de alta frecuencia de 3 ejes para la industria automotriz
Aplicación

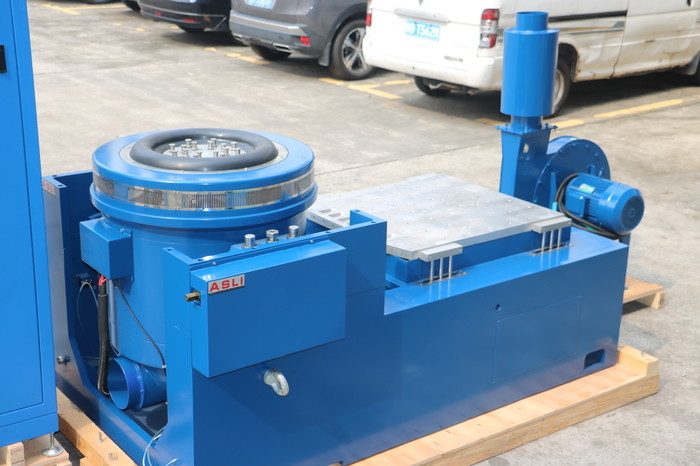

El agitador de vibración de alta frecuencia adoptó la estructura de circuito doble magnético, círculos de acción de esqueleto generados por sí mismo, soporte aéreo y rodamientos de rodillos y guía lineal.El aislamiento de trunnion es una tecnología moderna avanzada y especial., se puede completar en X, Y, Z tres-eje prueba de vibración sinusoidal y pruebas de vibración aleatoria de banda ancha, para ser completado por el clásico (medio-seno) pulso y prueba de espectro de respuesta de choque.Es ampliamente utilizado en la defensa nacional., armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
(1) Fuerza nominal: fuerza sinusoidal 10000N; fuerza aleatoria 10000N; fuerza de choque 20000N;
(2) Rango de frecuencia: 3Hz a 3000Hz, frecuencia fija, barrido hacia adelante y hacia atrás, seno, aleatorio, choque
(3) Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
(4) Tiempos de frecuencia de barrido: 1 a 32767
(5) Tiempo de frecuencia de barrido: frecuencia fija/solo 1-3600 min, se pueden mostrar curvas de frecuencia de barrido.
(6) Aceleración máxima 1000 m/s2(sin carga)
(7) Velocidad máxima: 1,8/s
(8) Desplazamiento máximo: 51 mmp-p (sin carga), doble pico
(9) Desplazamiento de impacto: 51 mm
(10) Peso de la bobina móvil:14kg
(12) Onda de vibración: seno, aleatorio, choque
(13) Diámetro de la bobina móvil: Φ240 mm
(14) Dimensión del sistema de vibración: W1060xH750xD845mm
(15) Peso del sistema de vibración: 960 kg
(16) Expansión vertical de 600*600 mm y mesa de deslizamiento horizontal de 600*600 mm
Parámetros técnicos:
| Nombre | Cuadro de ensayo de vibración electrodinámica de alta frecuencia de 3 ejes para la industria automotriz | ||||||||
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal ((m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Controlador de vibración digital
El controlador de vibración es el diseño más reciente de nuestra compañía que adopta la arquitectura de sistemas distribuidos avanzados internacionales,y su núcleo es el último procesador de alta velocidad de 32 bits de la serie TMS320 de TIDurante o después de la prueba, el informe de prueba se puede editar y luego generarse automáticamente o manualmente.

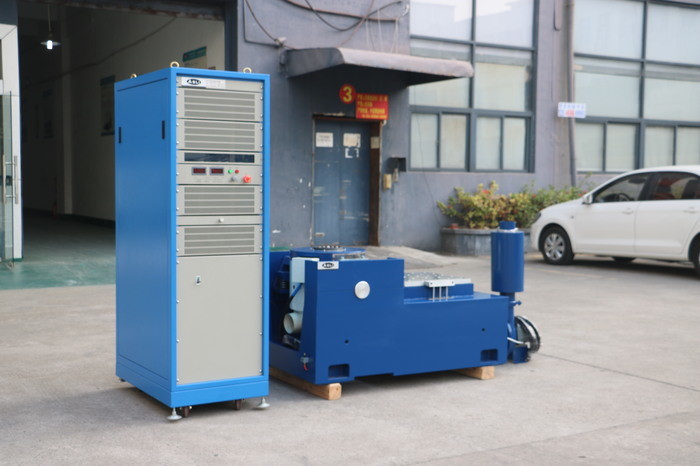

(1) Generador de vibraciones 1 set
(2) Controlador de vibración 1 set
(3) Cámara de conexión de comunicación 1 set
(4) DA-10 Amplificador de energía 1 set
(5) Potencia de excitación 1 pc
(7) Software de conducción 1 set
(8) Sistema de enfriamiento 1 set
(9) Computadora industrial 1 juego
(10) Color Printer 1 set ((Opcional)
(11) Sensor de aceleración (incluya la línea de salida) 1 pc
(12) Vibration Fixture 1 set (opcional, según la muestra de prueba)
Si usted tiene alguna duda o necesidades acerca de 3 Axis Electrodynamic High Frequency Vibration Test Table para la industria automotriz, por favor no dude en enviar su consulta.
