Equipo de prueba de vibración ES-20.pdf

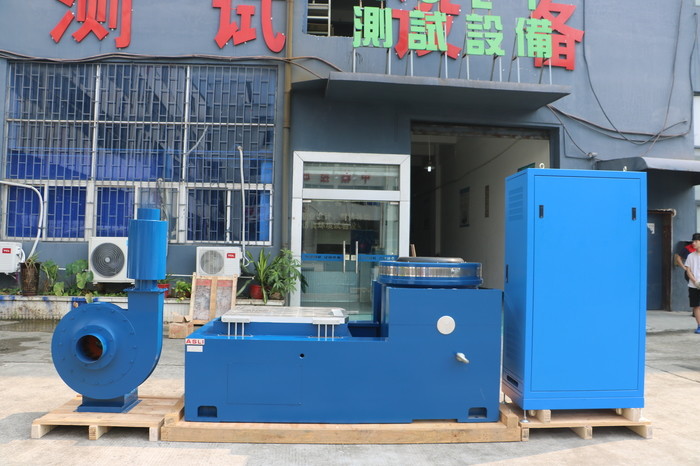

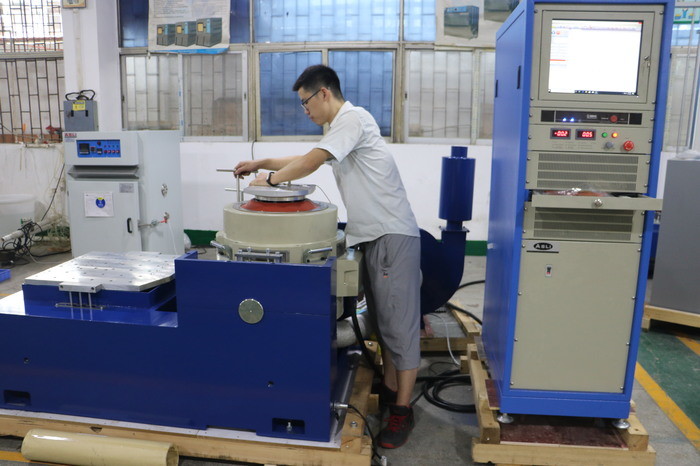

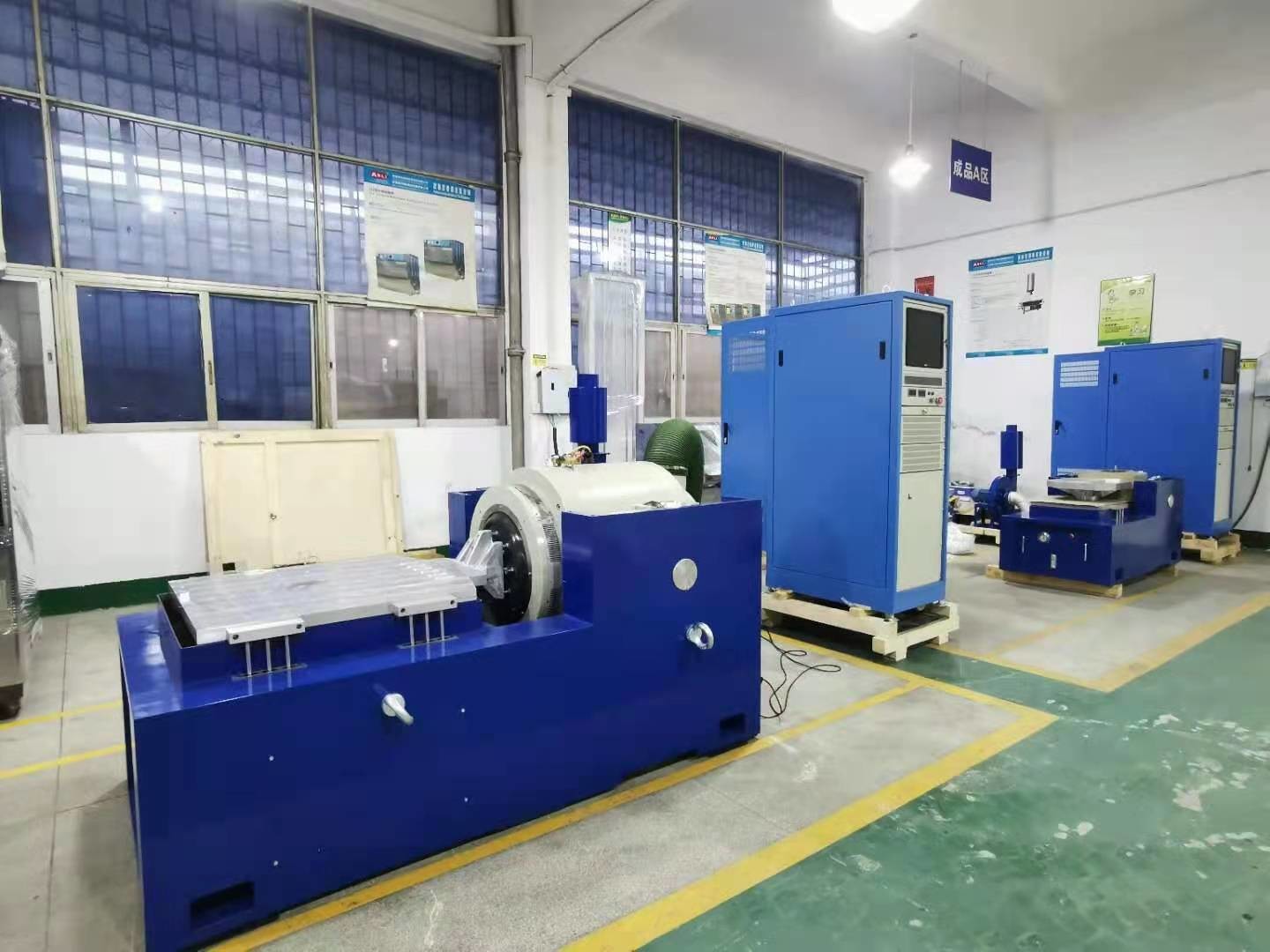

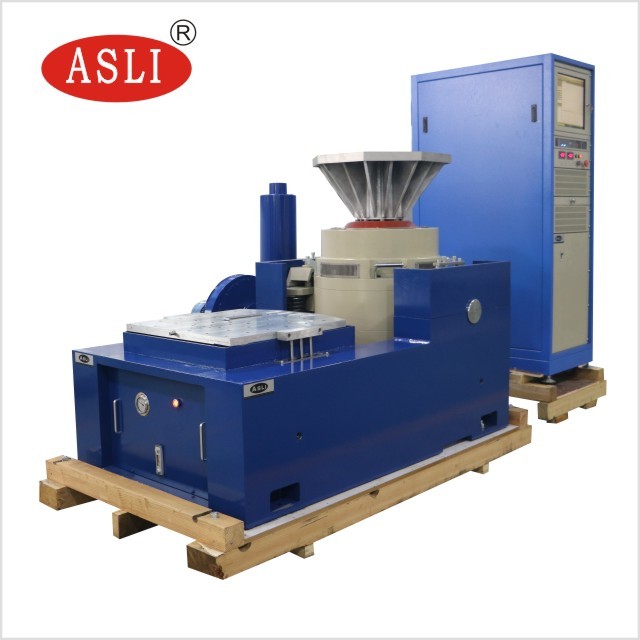

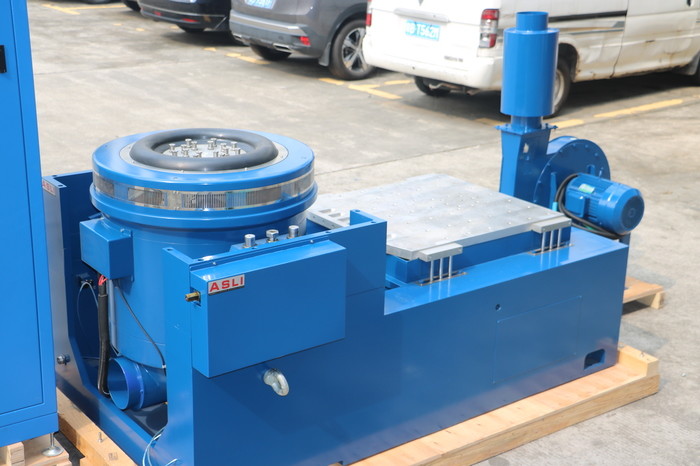

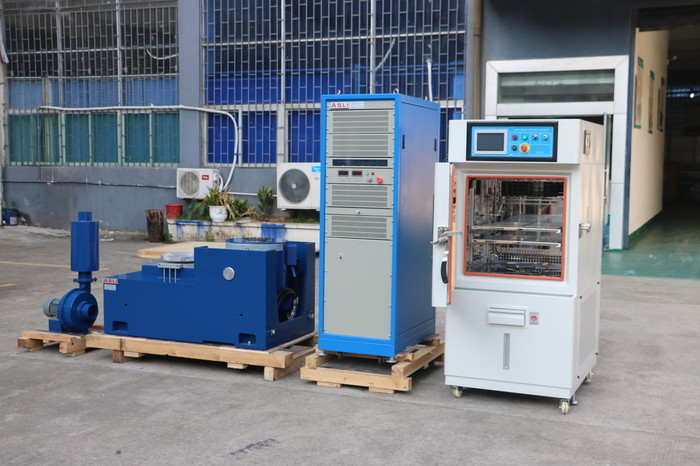

Equipo de prueba de mesa de vibración industrial de alta frecuencia Cumple con MIL-STD 810F
Aplicación:
Somos fabricantes de productos de la serie de Probadores de Vibración de Alta Frecuencia Electrodinámicos / Probadores de Fatiga por Vibración de Alta Frecuencia, adoptamos la 'estructura de doble circuito magnético', 'círculos de acción de esqueleto autogenerados', 'Soporte Aéreo' y 'rodamientos de rodillos y guía lineal', 'aislamiento de muñones' tecnología moderna avanzada y tecnología especial, se puede completar en pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, para ser completado por el pulso clásico (semisenoidal, trapezoidal, diente de sierra) y la prueba del espectro de respuesta al choque. Estos productos se utilizan ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
Características del probador de fatiga por vibración de alta frecuencia:
1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2. Doble circuito magnético, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de biela rectos y orientación de rigidez del cuerpo compuesto orientado a la importación, capacidad de carga excéntrica.
4. Cimentación de aislamiento de muñones dedicada al uso de hormonas, la instalación de conveniencia móvil.
5. Tecnología avanzada se mueve alrededor del sistema para asegurar que el círculo dinámico de alta fiabilidad.
6. Nuevo diseño de conductos y mejora el efecto de enfriamiento.
7. Rigidez estática, rigidez dinámica del pequeño globo del cojinete, elevando la capacidad de la mesa de vibración, mejorando el rendimiento de baja frecuencia.
Equipo de prueba de mesa de vibración industrial de alta frecuencia Cumple con MIL-STD 810F tparámetros técnicos:
| Modelo |
Seno nominal Fuerza (N) |
Aleatorio nominal Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s2) | Velocidad nominal (m/s) |
Desplazamiento nominal (p-p)mm |
Carga máxima (Kg) | bobina móvil (Kg) |
Dimensión de Bobina móvil (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Características del soporte horizontal:
1. Dentro del banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento del banco de toda la máquina.
2. El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniente para instalar y ajustar.
3. Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y resistencia a la carga sesgada.
Bomba de aceite incorporada, buena estructura y fácil funcionamiento.
parámetros técnicos del expansor horizontal:
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Características del banco extendido vertical:
VT banco extendido vertical y abrazaderas especificadas, cálculo de precisión, diseño elaborado, para garantizar que el cliente adquiera el mejor rendimiento de acuerdo con la estructura perfecta, material de alta calidad
y mano de obra.
parámetros técnicos del expansor vertical:
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Banco redondo) | 220 | 350 | Φ1200 |
Si tiene alguna consulta relacionada con el equipo de prueba de mesa de vibración industrial de alta frecuencia Cumple con MIL-STD 810F, no dude en ponerse en contacto conmigo.
