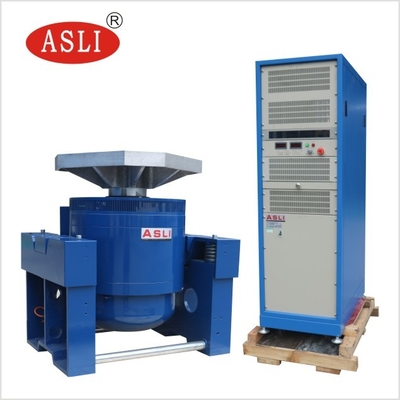

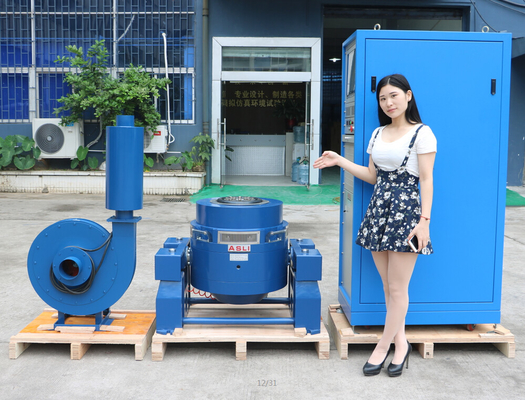

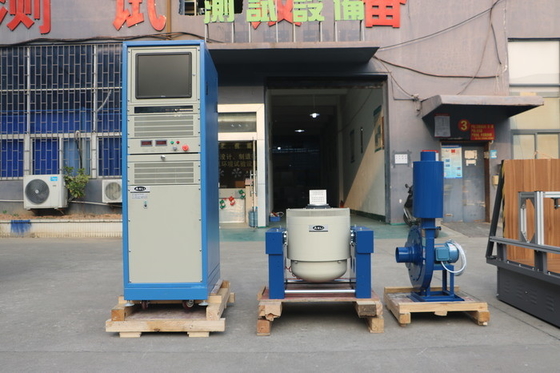

Tipo coctelera de alta frecuencia de la electrodinámica de la vibración para la prueba de vibración sinusoidal
Product Details
| Sin fuerza: | 3 000 N | Velocidad: | 1.6m/s |
|---|---|---|---|
| Dirección de vibración: | Vertical | Aceleración: | 100 gramos |
| Frecuencia: | 3 ~ 3500 Hz | El poder: | 380v de 3 fases |
| El desplazamiento: | 25 mm | Prueba: | Sinusoidal |
| Resaltar |
Coctelera de alta frecuencia 1.6m/s de la vibración,Coctelera de alta frecuencia 3500hz de la vibración,Coctelera electrodinámica sinusoidal de la prueba de vibración |
||
Product Description
Descargar PDF del Probador de Vibración ES-3A (Documento de Especificaciones)
Somos un fabricante de productos de la serie de Probadores de Vibración de Alta Frecuencia Electrodinámicos y Probadores de Fatiga de Vibración de Alta Frecuencia. Nuestro equipo adopta tecnologías modernas avanzadas que incluyen una estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte aerotransportado, rodamientos de rodillos y guía lineal, y aislamiento de muñón.
Estos sistemas pueden completar pruebas de vibración sinusoidal de tres ejes X, Y y Z y pruebas de vibración aleatoria de banda ancha, así como pruebas de pulso clásicas (onda semisenoidal, trapezoidal, diente de sierra) y pruebas de espectro de respuesta de choque. Estos productos se utilizan ampliamente en defensa nacional, armamento, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y la industria de electrodomésticos.
| Modelo | Fuerza Sinusoidal Nominal (N) | Fuerza Aleatoria Nominal (N) | Rango de Frecuencia (Hz) | Aceleración Nominal (m/s²) | Velocidad Nominal (m/s) | Desplazamiento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvil (Kg) | Dimensión de la Bobina Móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Diseño de doble circuito magnético con baja fuga de flujo magnético, estructura compacta y disposición racional.
- Rodamientos de rodillos de varilla basculante con rigidez de orientación del cuerpo compuesto recta y orientada a la importación, proporcionando una excelente capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada al aislamiento de vibraciones, con instalación móvil conveniente.
- La tecnología avanzada en el sistema móvil garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del globo del rodamiento son pequeñas, lo que aumenta la capacidad de la mesa vibratoria y mejora el rendimiento a bajas frecuencias.
- Dentro de un banco de carga pequeño, se pueden lograr mayores aceleraciones y frecuencias de trabajo, mejorando la capacidad de carga y el rendimiento del banco de la máquina completa.
- El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta y una instalación y ajuste convenientes.
- Pista de presión estática, en V, con capacidad de resistencia a la pendiente y a la carga sesgada.
- Bomba de aceite incorporada, buena estructura y fácil operación.

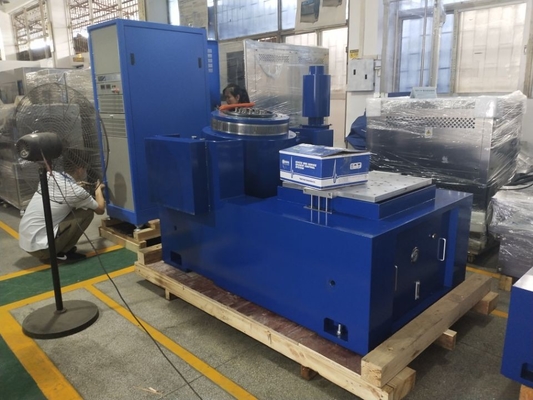

| Modelo | Tamaño del Banco (mm) | Rango de Frecuencia (Hz) | Peso de las Partes Móviles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5–1000 | 6.6 |
| LT0303 | 300×300×26 | 5–1500 | 7.8 |
| LT0303 | 300×300×30 | 5–2000 | 9.0 |
| LT0404 | 400×400×22 | 5–1000 | 11.2 |
| LT0404 | 400×400×26 | 5–1400 | 13.2 |
| LT0404 | 400×400×30 | 5–2000 | 16.0 |
| LT0505 | 500×500×25 | 5–1000 | 19.3 |
| LT0505 | 500×500×30 | 5–1500 | 23.1 |
| LT0505 | 500×500×35 | 5–2000 | 27.0 |
| LT0606 | 600×600×25 | 5–1000 | 27.5 |
| LT0606 | 600×600×30 | 5–1200 | 33.0 |
| LT0606 | 600×600×40 | 5–2000 | 45 |
| LT0707 | 700×700×25 | 5–800 | 36.8 |
| LT0707 | 700×700×30 | 5–1000 | 44.2 |
| LT0707 | 700×700×35 | 5–1500 | 52 |
| LT0808 | 800×800×30 | 5–1000 | 57.7 |
| LT0808 | 800×800×40 | 5–1500 | 76.9 |
| LT0808 | 800×800×45 | 5–2000 | 86.5 |
| LT1010 | 1000×1000×30 | 5–1000 | 89.1 |
| LT1010 | 1000×1000×40 | 5–1300 | 118.8 |
| LT1010 | 1000×1000×50 | 5–1500 | 147 |
| LT1212 | 1200×1200×30 | 5–800 | 126 |
| LT1212 | 1200×1200×40 | 5–1100 | 168 |
| LT1212 | 1200×1200×50 | 5–1400 | 210 |

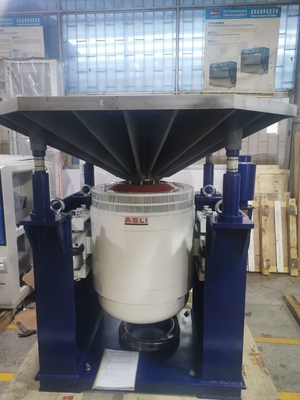

El banco extendido vertical VT y las abrazaderas especificadas se calculan con precisión y se diseñan meticulosamente para garantizar que el cliente obtenga el mejor rendimiento de acuerdo con una estructura perfecta, material de alta calidad y mano de obra.
| Modelo | Peso (kg) | Frecuencia Máx. (Hz) | Tamaño del Banco |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banco Redondo) | 220 | 350 | φ1200 |
Si tiene alguna consulta sobre el Agitador de Vibración de Alta Frecuencia Tipo Electrodinámico para Prueba de Vibración Sinusoidal, no dude en contactarnos.
