El sistema de prueba de vibración se utiliza principalmente para la prueba de ambiente de vibración y choque de productos, prueba de detección de estrés ambiental, prueba de fiabilidad.Probador de vibración electromagnética completamente conforme al estándar de diseño de ensayo relacionado con la batería, simulación en las condiciones determinadas del ensayo de vibración de la batería, la batería o el paquete de baterías se fija en la tabla de vibración, de acuerdo con la frecuencia prescrita,modo de aceleración y desplazamiento a lo largo de la batería vibración de la muestra de tres direcciones perpendiculares entre sí la batería medida no debe tener fugasLas pruebas de vibración del ámbito de aplicación es extremadamente amplia, desde la placa de circuito, batería, avión, barco, cohete, misil,automóviles y electrodomésticos y otros productos industriales.

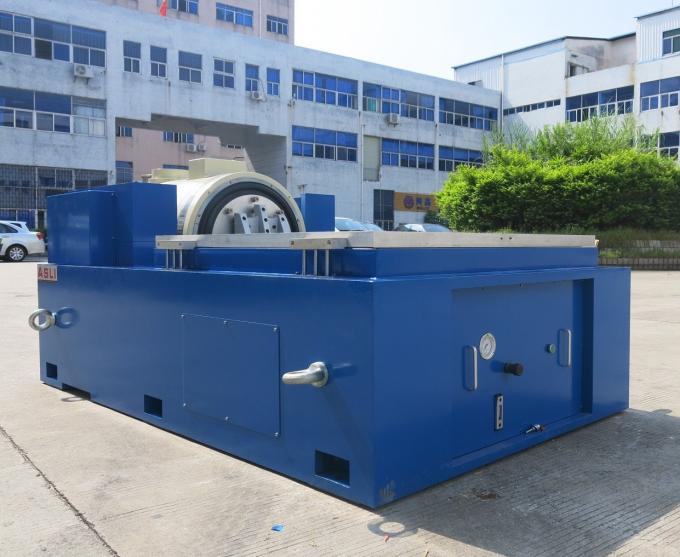

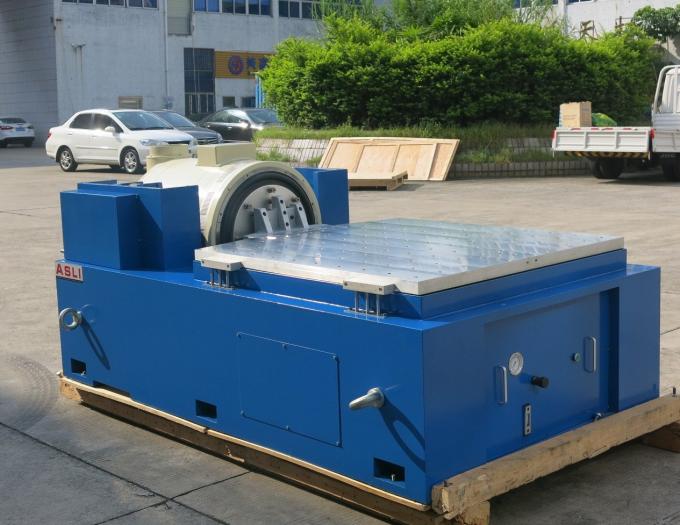

| Equipo de ensayo de vibración aleatoria de alta frecuencia vertical y horizontalParámetros: | ||||
| Fuerza máxima de excitación sinusal | 5000Kg.f pico | |||
| La mayor fuerza de vibración aleatoria | 5 000 kg. por rpm | |||
| La mayor fuerza de vibración de choque | 10 000 kg.f máximo | |||
| Rango de frecuencia | DC ~ 4000 Hz | |||
| Deslocamiento máximo | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | |||
| Velocidad máxima | 1.8m/s | |||
| Aceleración máxima | Se aplicará el procedimiento siguiente: | |||
| Primera frecuencia de resonancia | 3 500 Hz | |||
| Carga máxima | 750 kg de peso | |||
| Diámetro de la bobina móvil (diámetro de mesa de trabajo) | Diámetro de 450 mm | |||
| La calidad de la bobina móvil | 50 kg de peso | |||
| Carga máxima | 750 kilos | |||
| Mesa de tornillo | 13 x M8 | |||
| Fugas de flujo magnético | < 10 gauss | |||
| Dimensión | 800 mm x 800 mm x 800 mm (máquina vertical) | |||
| Peso | Alrededor de 1500 kg. | |||
| El sistema de servo | ||||
| Función | Temperatura, presión del aire, desplazamiento, sobre tensión, sobre corriente, entrada bajo tensión, falla externa, fuente de alimentación de control, lógica, falta de entrada igual. | |||
| Controlador de vibración digital | ||||
| Configuración del hardware | 2 canales de entrada, 1 canal de entrada | |||
| Computadora de control | Computadoras originales Lenovo, pantalla de cristal líquido ((Con el teclado / ratón óptico) | |||
| El software | Operación en chino/inglés, análisis del dominio de tiempo y del dominio de frecuencia, fuente de señal, análisis de frecuencia de barrido sinusoidal, etc. WORD puede generar automáticamente informes de prueba, señales y visualización de datos,almacenamiento, establecer los parámetros de ensayo y el análisis de la función. | |||
| Sistema operativo | Windows 2000 y XP | |||
| Sensor de aceleración B&W |
Dominio de frecuencia:1 ‰ 2000Hz sensibilidad: 50 mv/g el rango de temperatura: - 24 - 250°C |
|||
| Necesidad eléctrica | ||||
| Fuente eléctrica | 3 fases, 380 V/50 Hz | |||
Principales características
* Un agitador electro-dinámico refrigerado por aire
* Controlador de vibración y amplificador de potencia estructurados en un gabinete todo en uno
* Alcanzando el empuje sinusoidal máximo de 2400 newtons.
* Pruebas en el eje X, Y y Z 3
Funciones de control
* Vibración sinusoidal de frecuencia fija
* Vibración de barrido * Vibración aleatoria
* Choque clásico
Aplicaciones típicas del sistema
* Prueba ambiental
* Prueba de pantalla de esfuerzo
* Pruebas de vibración
Beneficios para el usuario
* La instalación fácil puede hacerse por el usuario
* Interfaz de usuario: pantalla táctil LCD para el modo local y PC-windows (a través de Ethernet) para el control remoto
el modo;
* Modo local: inicio rápido de un ensayo predefinido, se pueden almacenar docenas de especificaciones de ensayo;
* Modo remoto: todas las operaciones del sistema, incluida la definición del ensayo y el almacenamiento de las especificaciones de ensayo en el monitoreo, el control de ensayo, la revisión de los datos de ensayo y la documentación.
