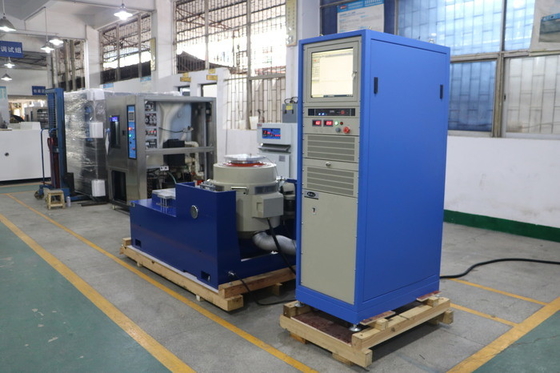

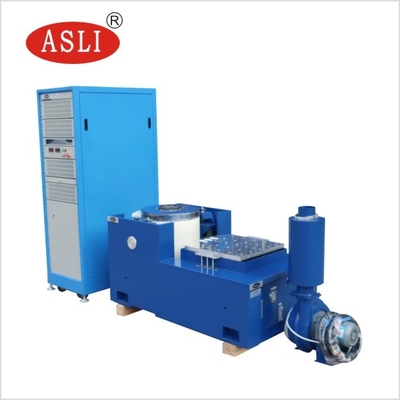

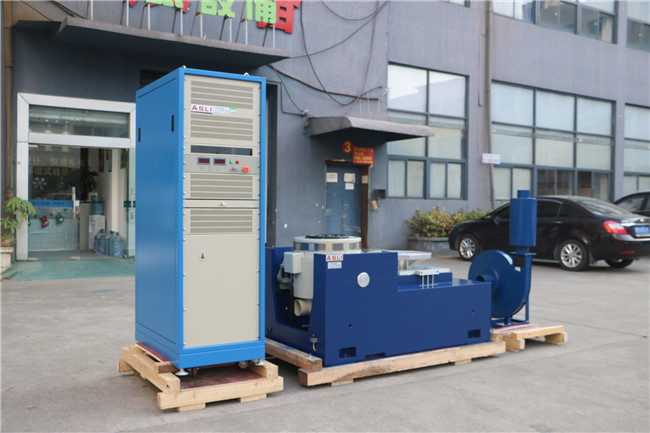

Sistema de vibración de tipo electrodinámico de alta frecuencia vertical y horizontal
Prueba de choque de onda semisinusoidal de Características:
1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2. Circuito de dos imanes, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de biela basculante rectos y orientación de cuerpo compuesto orientado a la importación, capacidad de carga excéntrica.
4. Cimentación de aislamiento de muñón dedicada al uso de hormonas, la instalación de conveniencia móvil.
5. Tecnología avanzada que se mueve alrededor del sistema para garantizar la alta fiabilidad del círculo dinámico.
6. Nuevo diseño de conductos y mejora del efecto de enfriamiento.
7. Rigidez estática, rigidez dinámica del pequeño globo del cojinete, elevando la capacidad de la mesa de vibración, mejorando el rendimiento de baja frecuencia.
Sistema de vibración (ES-10)
1 Parámetros técnicos para Sistema de vibración de tipo electrodinámico de alta frecuencia vertical y horizontal:
(1) Fuerza nominal: fuerza sinusoidal 10000N; fuerza aleatoria 10000N; fuerza de choque 10000N;
(2) Rango de frecuencia: 5 Hz a 3500 Hz, frecuencia fija, barrido de un lado a otro, seno, aleatorio, choque
(3) Modo de barrido de frecuencia: lineal, logarítmico, barrido de un lado a otro, frecuencia fija
(4) Tiempos de barrido de frecuencia: 1 a 32767.
(5) Tiempo de barrido de frecuencia: frecuencia fija/único 1-3600 minutos, se pueden mostrar curvas de barrido de frecuencia.
(6) Aceleración máxima 1000 m/s 2 (sin carga)
(7) Velocidad máxima: 1,8 m/s
(8) Desplazamiento máximo: 51 mmp-p (sin carga), doble pico
(9) Desplazamiento por impacto: 51 mm
(10) Peso de la bobina móvil: 14 kg
(11) Direcciones de vibración: vibración vertical + horizontal
(12) Onda de vibración: seno, aleatorio, choque

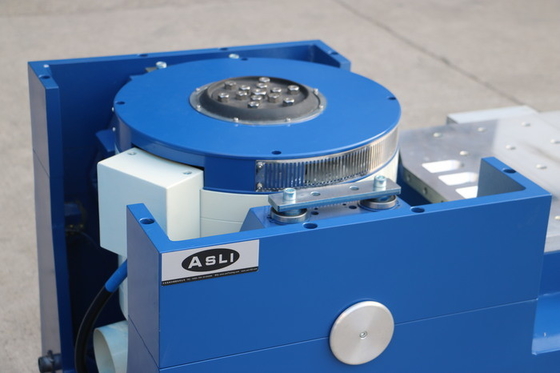

(13) Diámetro de la bobina móvil: Φ240 mm
(14) Dimensión del sistema de vibración (mm): W1046*H660*D783mm
(15) Peso del sistema de vibración: 900 kg

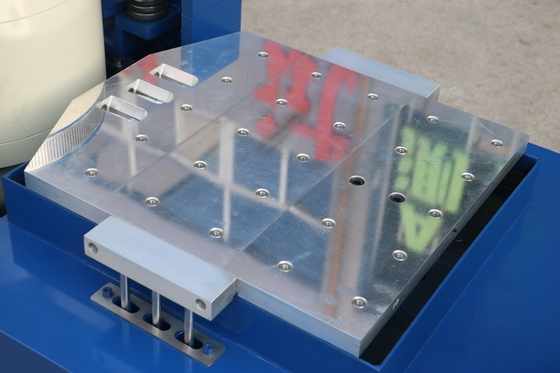

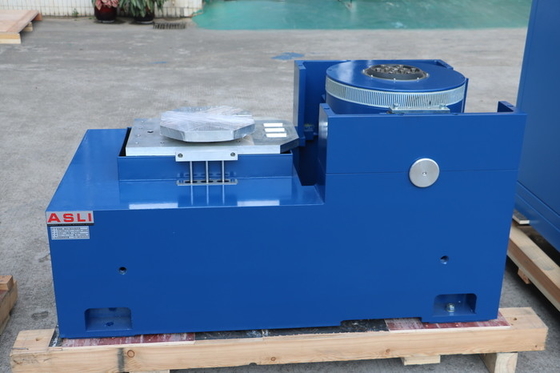

Características del soporte horizontal sobre la máquina de prueba de vibración:
Dentro del banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniencia para instalar y ajustar.
Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y resistencia a la carga sesgada.
Bomba de aceite incorporada, buena estructura y fácil funcionamiento.
Requisito de instalación con la máquina de prueba de vibración:
(1) Los usuarios deben preparar montacargas y herramientas de cambio para mover el equipo, ya que es muy pesado, también asegúrese de que
la puerta es lo suficientemente grande como para dejar entrar el equipo
(2) El entorno operativo de la máquina debe estar a temperatura ambiente y con buena ventilación. Sugerimos encarecidamente instalar un aire acondicionado en el área de trabajo. La distancia espacial de la máquina’s
el lado izquierdo/derecho/trasero debe ser Min. 700 mm, el frente debe ser Min. 1500 mm.
Parámetros técnicos sobre Máquina de prueba de vibración electrodinámica de tres ejes para la fiabilidad del producto
| Modelo | Seno nominal Fuerza (N) |
Aleatorio nominal Fuerza (N) |
Frecuencia Rango (Hz) |
Velocidad nominal (m/s) | Reemplazo nominal (p-p)mm |
Carga máxima (Kg) | bobina móvil (Kg) | Dimensión de Bobina móvil (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Aplicación para Sistema de vibración de tipo electrodinámico de alta frecuencia vertical y horizontal :
Somos fabricantes de productos de la serie de vibración eléctrica, adoptamos la 'estructura de doble circuito magnético', 'círculos de acción de esqueleto autogenerados', 'Soporte aerotransportado' y 'rodamientos de rodillos y guía lineal', 'aislamiento de muñón' tecnología moderna avanzada
y tecnología especial, se puede completar en pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, para ser completadas
por el pulso clásico (semiseno, trapezoidal, onda de diente de sierra) y la prueba del espectro de respuesta al choque. El probador de vibración de alta frecuencia se utiliza ampliamente
en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones,
electrodomésticos y otros campos. --- probador de vibración de agitador industrial
Paquete para sistema de agitador de vibración electrodinámico de gran fuerza:
Película de PP primero, y luego espuma de 10 mm entre la máquina y la caja, y el exterior es una caja de madera contrachapada de exportación estándar.
