Estancia de ensayo de vibración de alta frecuencia ES-30.pdf
¿Para qué industria es adecuada la mesa de sacudidas?
Descripción del producto
El equipo de prueba de vibración adoptó la estructura de circuito doble magnético, círculos de acción de esqueleto autogenerados, soporte aerotransportado y rodamientos de rodillos y guía lineal,aislamiento trunnion tecnología moderna avanzada y tecnología especial, puede completarse en el ensayo de vibración sinusoidal de tres ejes X, Y, Z y en los ensayos de vibración aleatoria de banda ancha, que se completan con el clásico (medio seno, trapezoidal,prueba del espectro de respuesta al pulso y al choque.
No sólo se limita a las piezas de automóviles, sino también ampliamente utilizado en los campos de defensa nacional, armas, aviación, vuelo espacial, comunicación, electrónica, electrodomésticos,aparatos de transporte y electrodomésticos.
Parámetros técnicos:
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Parámetros técnicos del extensor horizontal:
Parámetros técnicos del extensor vertical:
El tamaño de la mesa se puede personalizar ~

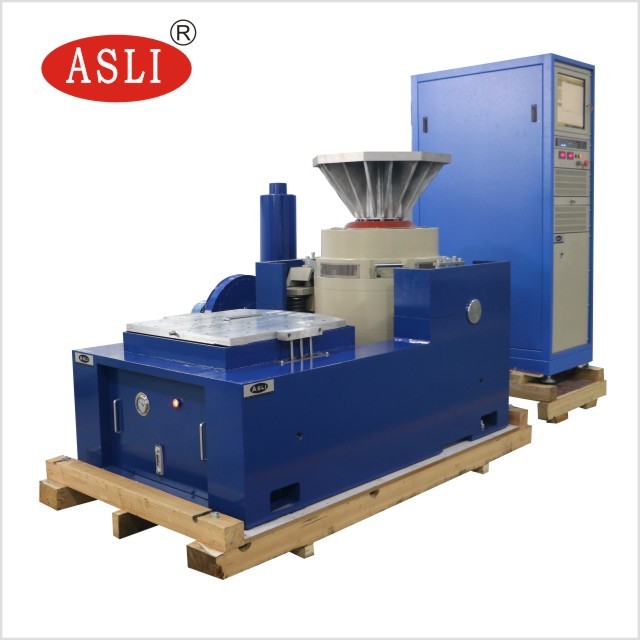

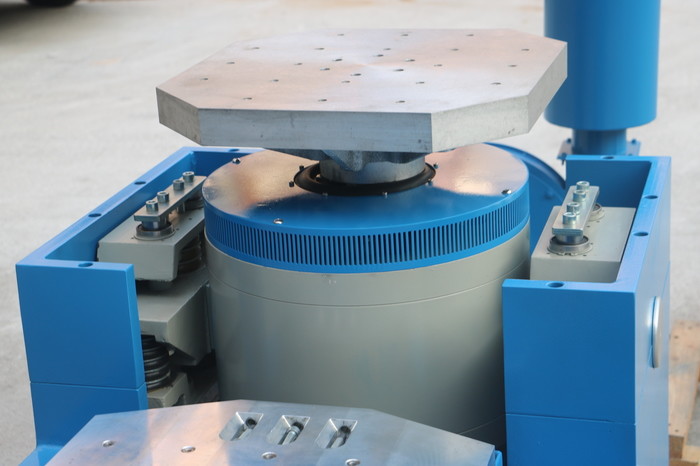

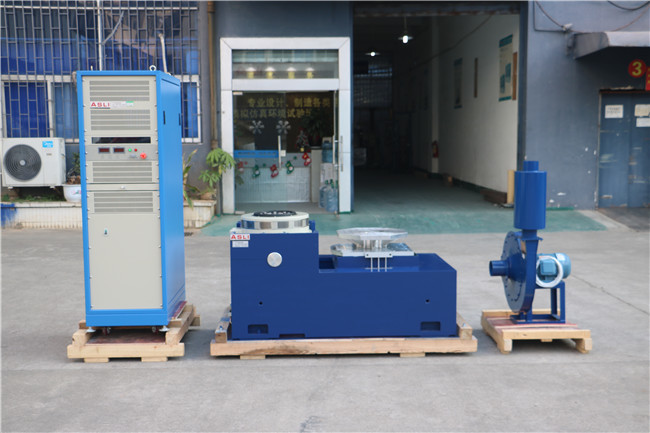

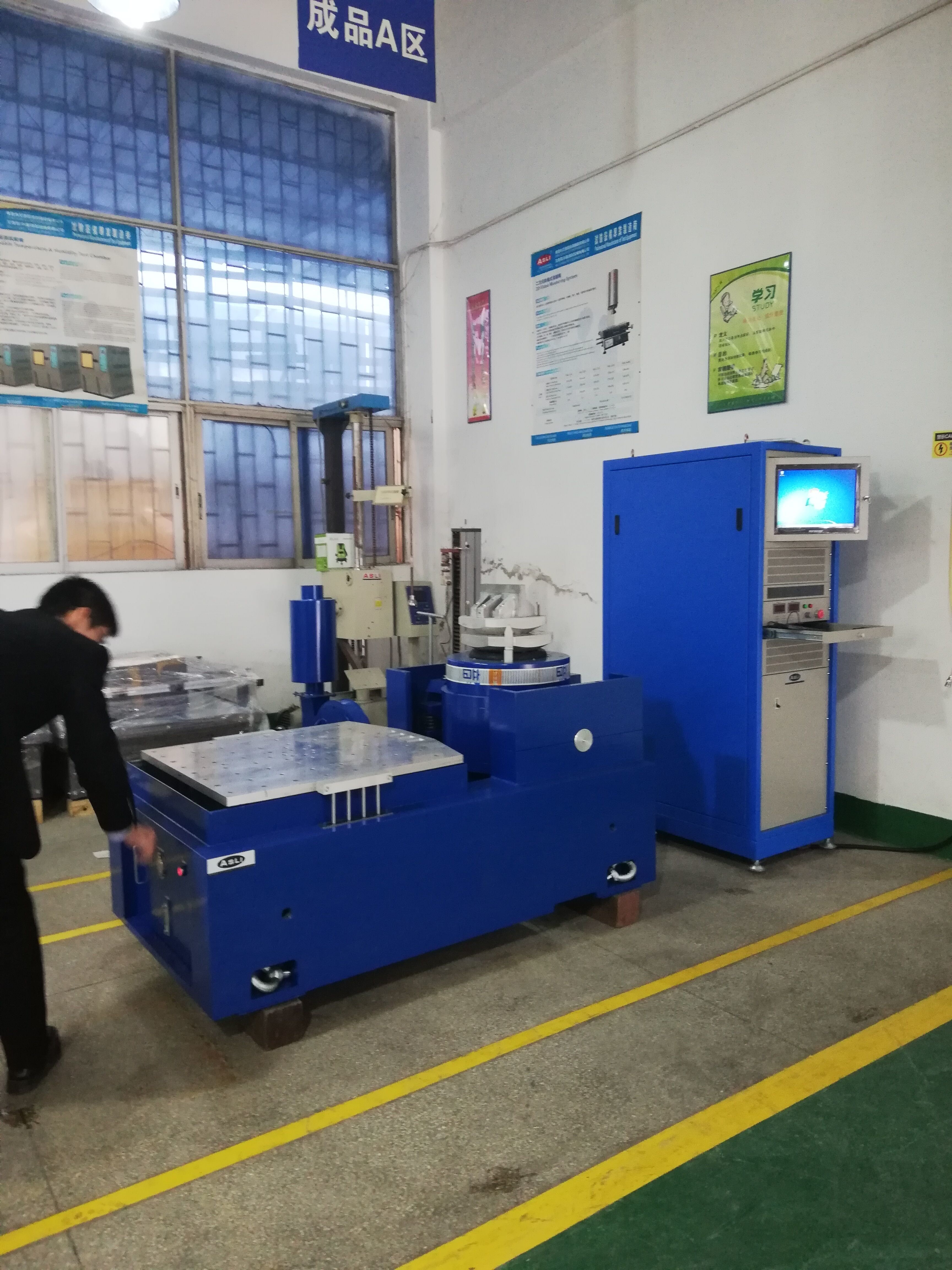

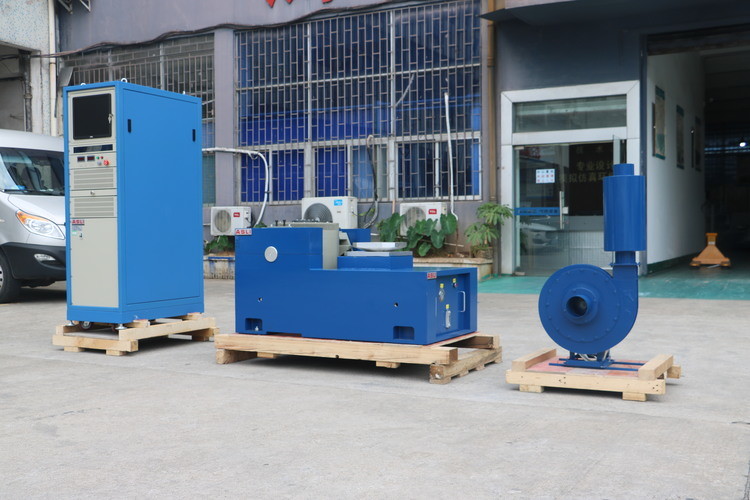

Imágenes de la tabla de vibración electromagnética para referencia:

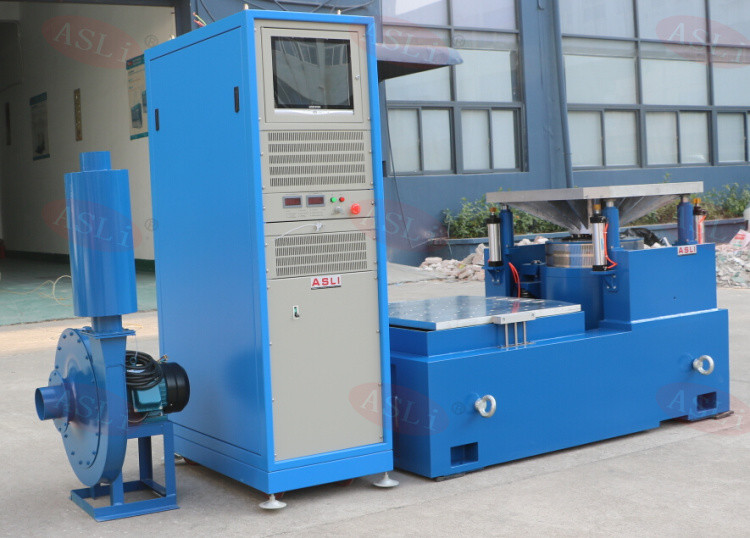

Tabla de vibración electromagnética para la prueba de vibración sinusoidal de litio puede combinarse con una cámara climática:
Bienvenido a su consulta~ ^_^
