Sistema de prueba de vibración electrodinámica de alta frecuencia para pruebas de choque y vibración
vibration test equipment ES-20.pdf
¿Por qué es necesaria la prueba de vibración?
No es difícil de entender. La vibración puede influir en la durabilidad y la fiabilidad de los sistemas o estructuras de maquinaria y causar problemas como daños, paradas anormales y fallos catastróficos. La medición de la vibración es una contramedida importante para evitar que estos problemas ocurran
Por favor, no dude en ponerse en contacto con nosotros de inmediato para cualquier pregunta que tenga.

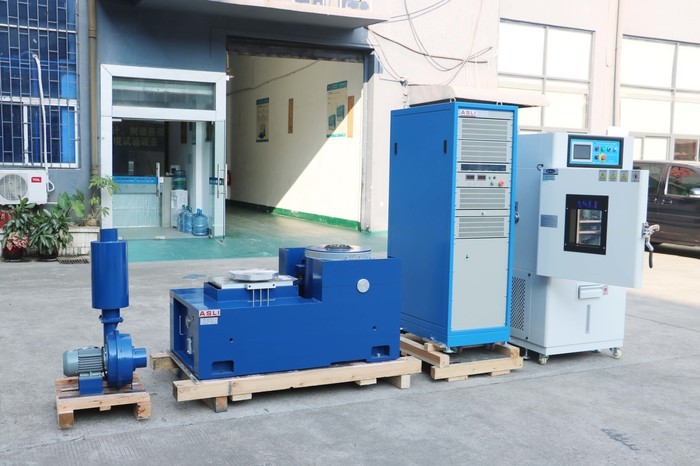

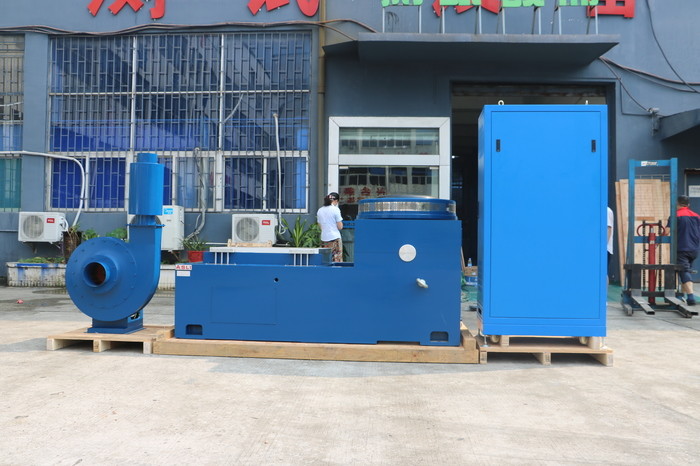

Composición del sistema de prueba

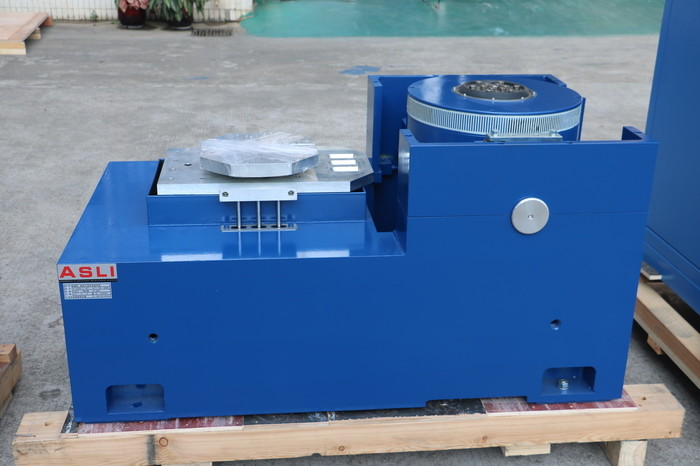

1. Generador de vibración horizontal de una pieza
2. Mesa de expansión vertical
3. Ventilador de refrigeración con silenciador
4. Amplificador de potencia de conmutación digital
5. Instrumento de medición y control de vibraciones multifunción.
Sistema de prueba de vibración y choque de 4000kgf de fuerza 100G para pruebas de vibración MIL STD 810 G 514.6Especificación
| Nombre | Banco de pruebas de vibración de batería de automóvil EN50604 IEC62133 UN38.3 para pruebas de laboratorio | ||||||||
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p)mm | Carga máxima (Kg) | Bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Si tiene alguna duda o necesidad sobre el sistema de prueba de vibración electrodinámica de alta frecuencia para pruebas de choque y vibración, no dude en enviar su consulta.
