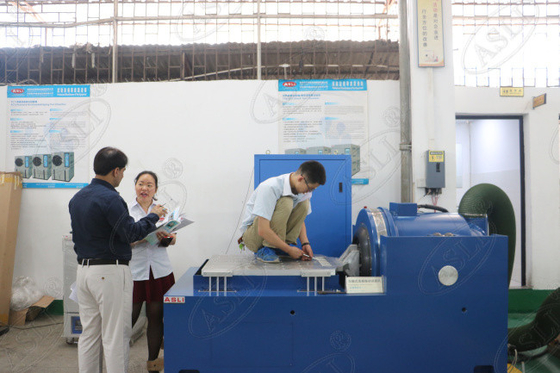

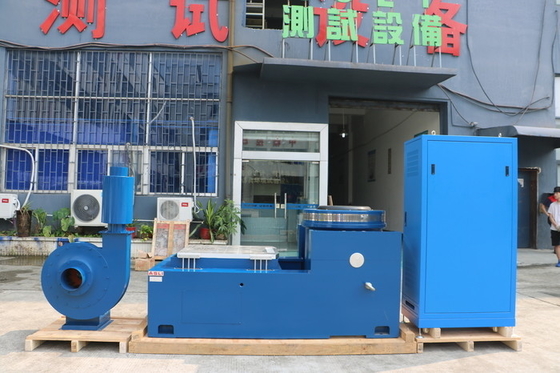

Tipo Shaker Table For Vibration Tests de alta frecuencia de la electrodinámica
Product Details
| Fuerza SINE: | Las demás: | Frecuencia: | de 3 a 2500 Hz |
|---|---|---|---|
| Velocidad: | 1.8m/s | El desplazamiento: | 80m m o modificado para requisitos particulares |
| Dirección de vibración: | vertical o x, y, z | Carga máxima: | 450 kg de peso |
| cumplir con el estándar: | ISTA | Función: | prueba de vibración al azar |
| Resaltar |
1.8m/s Shaker Table,30000N Shaker Table,Tipo vibración Shaker Table de la electrodinámica |
||
Product Description
Esta mesa de agitación de alta frecuencia utiliza la tecnología de modulación de ancho de pulso senoidal de un amplificador de potencia digital.utilizando la fuente de alimentación de conmutación de alta frecuencia del efecto de campo MOSFET, un circuito digital amplifica y restaura la entrada de señal de bajo voltaje por el controlador. La salida luego entrega la señal original al circuito de bobina móvil del probador de vibraciones,manejar el movimiento de la mesa de extensiónLos componentes principales del amplificador de potencia digital incluyen la unidad de control frontal, el módulo de amplificador de potencia, el circuito de protección, la sección de alimentación y el gabinete eléctrico.
Descargar el soporte de prueba de vibración de alta frecuencia ES-30 (PDF)
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos: baja fuga de flujo magnético, estructura compacta y disposición racional.
- Los rodamientos de rodillos con rodamientos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación, proporcionan una excelente capacidad de carga excéntrica.
- Fundamento de aislamiento Trunnion dedicado al uso de hormonas, con instalación móvil conveniente.
- La tecnología avanzada del sistema móvil garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del rodamiento se optimizan, aumentando la capacidad de la mesa de vibración y mejorando el rendimiento de baja frecuencia.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Sección 1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 el número de personas a las que se refiere el apartado 1 | 30 | 500 | 500 × 500 |
| VT0606 el número de personas | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Somos un fabricante de equipos de prueba con una larga trayectoria.Nos hemos dedicado a la simulación de equipos de prueba ambiental y máquinas de prueba de vibración mecánica y choqueNuestra Vibration Shaker Table, que cumple con los estándares ISTA y realiza pruebas de choque aleatorias, es uno de nuestros productos estrella.
Si tiene alguna pregunta o necesidad con respecto a la tabla de agitación de alta frecuencia de tipo electrodinámico para pruebas de vibración, no dude en ponerse en contacto con nosotros.
Product Highlights
La mesa vibratoria electrodinámica de alta frecuencia ofrece una fuerza sinusoidal de 30000 N, 3-2500 Hz, carga máxima de 450 kg y pruebas de vibración aleatoria que cumplen con ISTA. Presenta baja fuga de flujo magnético, enfriamiento mejorado y desplazamiento y dirección de vibración personalizables. Certificado CE con 25 años de experiencia en fabricación.
