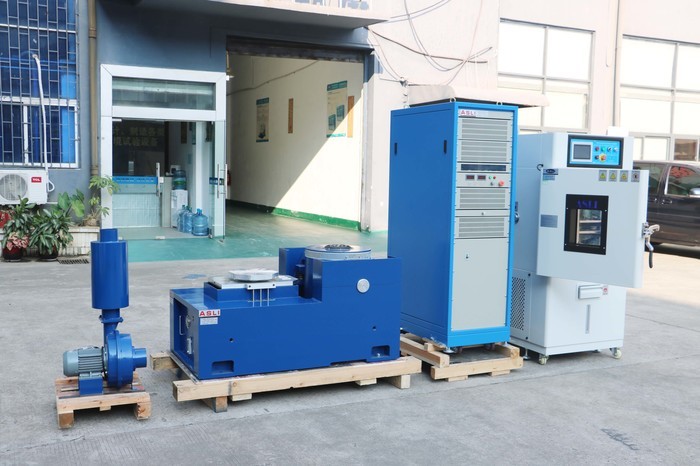

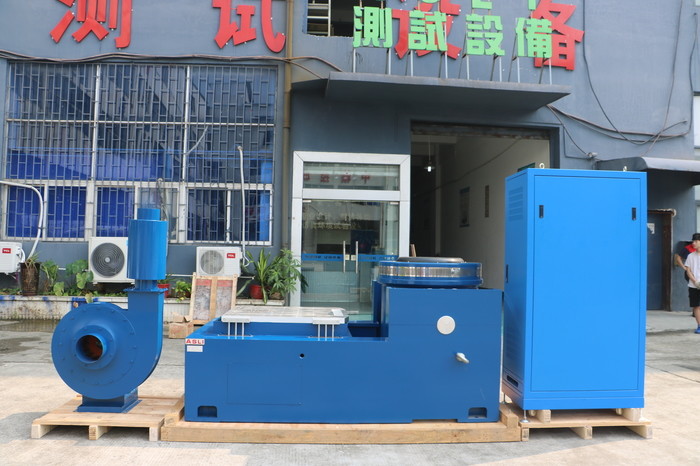

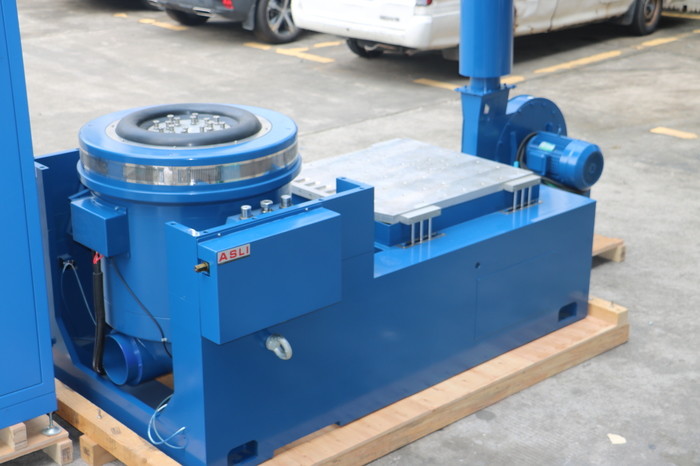

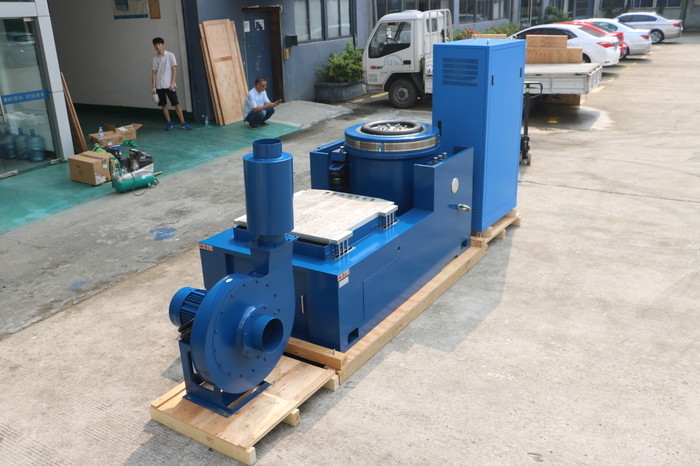

Sistemas de prueba electrodinámicos verticales y horizontales de la vibración con espectro de la respuesta del choque
Product Details
| método de la vibración: | Vibración del &Random del seno | dirección de vibración: | verticales y horizontales |
|---|---|---|---|
| Frecuencia: | 3~3000hz | desplazamiento: | 51mm |
| Solicitud: | Batería | Estándar: | Un38.3 |
| Función: | Espectro de la respuesta del choque | fuerza de vibración: | 20KN |
| Resaltar |
Sistema de prueba de vibraciones electrodinámicas,agitación de vibración horizontal vertical,Sistema de vibración del espectro de respuesta al choque |
||
Product Description
Los sistemas de prueba de vibración electrodinámica vertical y horizontal con espectro de respuesta de choque ofrecen pruebas de vibración sinusoidales y aleatorias de banda ancha en tres ejes, junto con pruebas de pulso clásicas (onda semisinusoidal, trapezoidal, diente de sierra) y análisis de espectro de respuesta de choque. Estos sistemas se utilizan ampliamente en la defensa nacional, armamento, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y la industria de electrodomésticos.
Descargar: Equipo de prueba de vibración ES-20 (PDF)- GB/T 31486-2015 — Requisitos de rendimiento eléctrico y métodos de prueba para la batería de tracción de vehículos eléctricos
- UL 1642:2012 — Norma para baterías de litio
- UL 2054:2012 — Baterías domésticas y comerciales
- UN38.3 (2012) — Parte 3: Propuesta para el transporte de mercancías peligrosas — Manual de pruebas y normas
- IEC 62133-2:2017 — Requisitos de seguridad para celdas secundarias selladas portátiles y para baterías fabricadas con ellas, para uso en aplicaciones portátiles — Parte 2: Sistemas de litio
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s²) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máxima (Kg) | Bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
- Esqueleto dinámico bien diseñado con una frecuencia de resonancia axial de etapa superior.
- Diseño de circuito magnético dual con baja fuga de flujo magnético, estructura compacta y racional.
- Rodamientos de rodillos de varilla basculante con rigidez de cuerpo compuesto recta, orientada a la importación y fuerte capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada al aislamiento de vibraciones, que ofrece una instalación móvil conveniente.
- La tecnología avanzada en todo el sistema móvil garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
El banco vertical VT y las abrazaderas especificadas se calculan con precisión y se diseñan meticulosamente para garantizar que los clientes obtengan el mejor rendimiento a través de una estructura perfecta, materiales de alta calidad y mano de obra superior.
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |

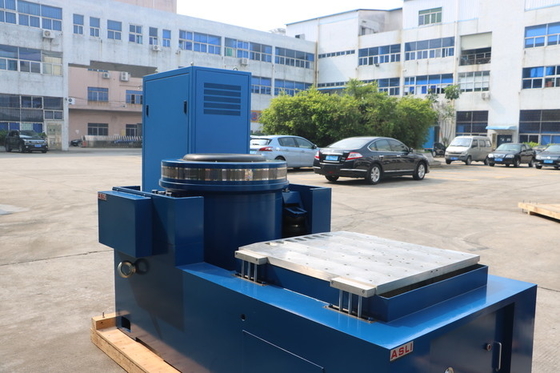

- El banco de carga pequeño permite una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento general del banco de la máquina.
- El banco horizontal y el banco de vibración son de tipo integral con una estructura perfecta, conveniente para instalar y ajustar.
- Pista de presión estática, en V, con capacidad de resistencia a la pendiente y a la carga sesgada.
- Bomba de aceite incorporada con buena estructura y fácil operación.
Si tiene alguna pregunta o necesidad con respecto a los sistemas de prueba de vibración electrodinámica vertical y horizontal con espectro de respuesta de choque, no dude en enviar su consulta.
Product Highlights
Sistema de vibración electrodinámica vertical y horizontal con fuerza de 20 KN, 3-3000 Hz, desplazamiento de 51 mm y espectro de respuesta de impacto. Cumple con los estándares UN38.3, UL, IEC para pruebas de baterías. Cuenta con circuito magnético dual, alta confiabilidad y opciones de banco extendidas.
