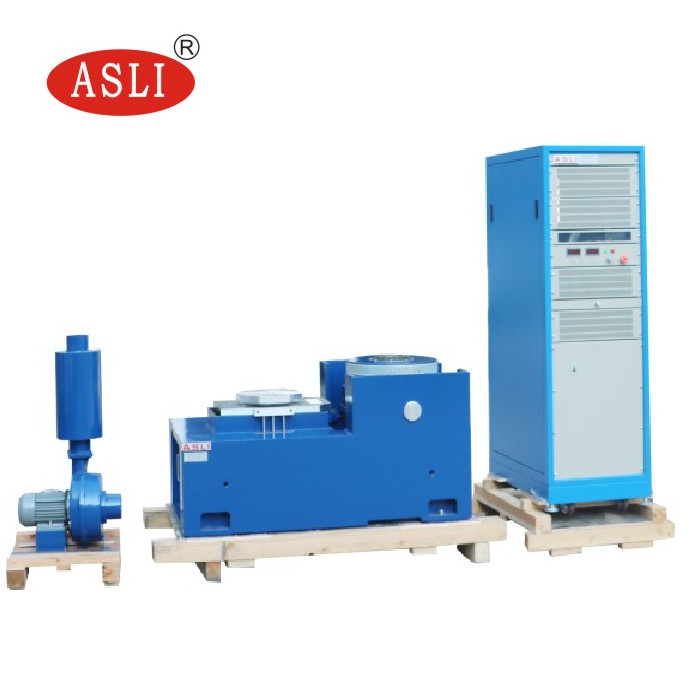

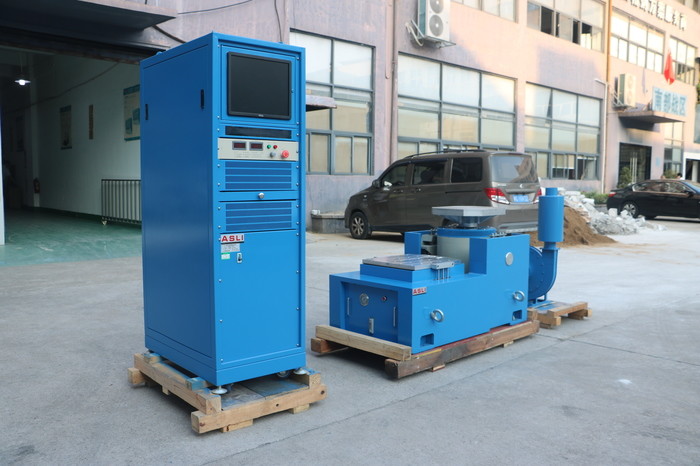

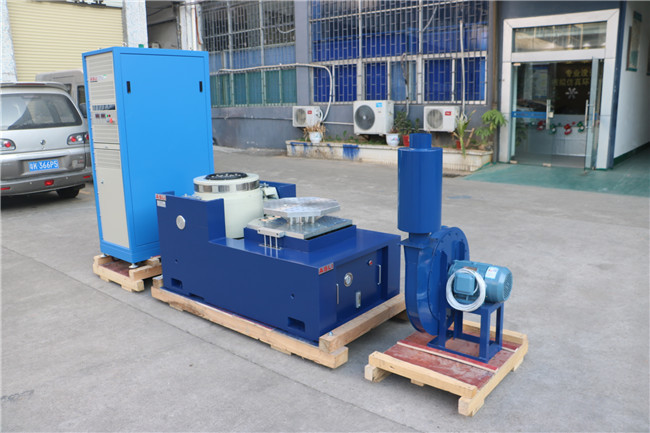

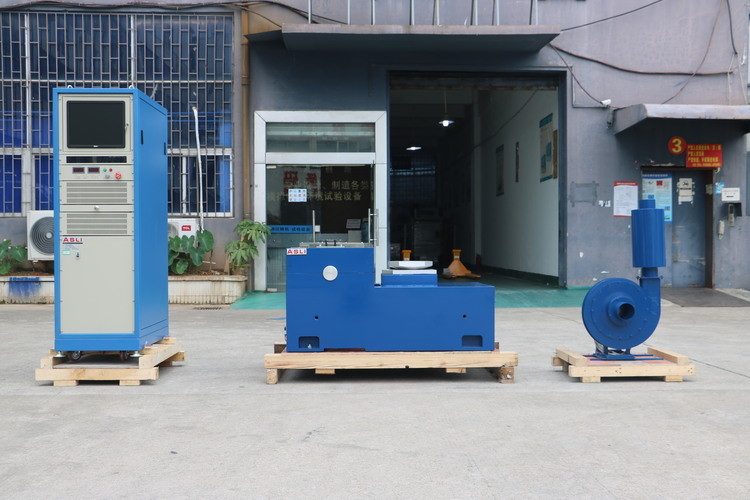

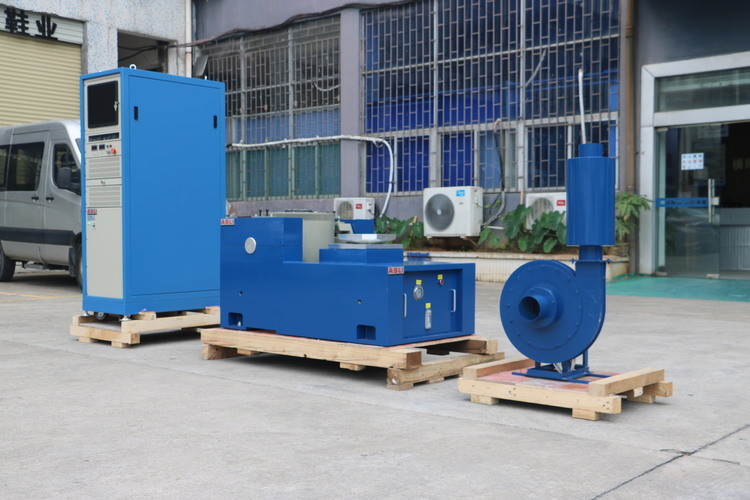

Sistemas de pruebas principales de la resistencia de la vibración de High Frequency Electrodynamic del fabricante con la aceleración 100g
Product Details
| fuerza sinusoidal: | 30000N | estándar de prueba: | norma iec 60068 |
|---|---|---|---|
| Velocidad: | 2.0m/s | Desplazamiento: | 100mm |
| Frecuencia: | 3~3500HZ | cargando: | 500 kilos |
| aceleración: | 100G | Solicitud: | batería, autopartes |
| Resaltar |
Sistemas de pruebas electrodinámicos de la vibración,sistemas de pruebas de la vibración 2.0m/s,Equipo de prueba de la tabla de la vibración IEC60068 |
||
Product Description
Las tablas de vibración electromagnética se utilizan ampliamente en defensa, aviación, aeroespacial, comunicaciones, electrónica, automoción, electrodomésticos y otras industrias.Este tipo de equipo se utiliza para detectar fallas tempranasLa aplicación del producto es amplia, la amplitud de aplicación es obvia y el efecto de la prueba es notable y fiable.
El sistema admite ondas senoidales, FM, barrido, programable, multiplicador de frecuencia, logaritmo, aceleración máxima, modulación de amplitud y control de tiempo.Cuenta con un control de computadora de funcionamiento completo y un funcionamiento simple de aceleración fija / amplitud fijaEl equipo ha sido sometido a pruebas de funcionamiento sin fallas continuas durante 3 meses, demostrando un rendimiento estable y una calidad fiable.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Fuerza senoidal (pico) | 30 kN |
|---|---|
| Fuerza de choque (pico) | 60 kN |
| Rango de frecuencia | 5 ∼2.800 Hz |
| El desplazamiento (continuo) | 100 mm |
| Velocidad máxima | 1.8 m/s |
| Aceleración máxima | 100 g |
| Diámetro del blindaje | Cubiertas |
| Frecuencia de resonancia de primer orden | 2,400 Hz |
| Momento excéntrico permitido | > 500 N·m |
| Peso del blindaje | 40 kilos |
| Dimensión del tornillo HE/ST | M10 (en métricas) |
| Frecuencia de aislamiento de las vibraciones axiales | 3 Hz |
| Carga útil máxima | 500 kg de peso |
| Fugas de flujo magnético | ≤ 1 mT |
| Dimensiones (L×W×H, sin empacar) | 1,330 × 860 × 1,250 mm |
| Peso (desenvasado) | 2,500 kg |
| Instalación | El uso de una alfombra de caucho (requeridos tornillos de anclaje) |
| Salida del amplificador | 30 kVA |
|---|---|
| El SNR | > 65 dB |
| Voltado de salida nominal | 120 Vrs |
| Eficiencia del amplificador | > 90% |
| Dimensiones (L×W×H, sin empacar) | Las dimensiones de las placas de ensamblaje de los equipos de ensamblaje |
| Peso (desenvasado) | 500 kg de peso |
| Volumen del aire | 0.46 m3/s |
|---|---|
| El poder | 7.5 kW |
| Diámetro del conducto de aire | Las demás: |
| Presión del aire | 8.8 kPa |
| Instalación | Pueden conectarse al techo (hasta dos curvas de 90°), máxima marcha de 20' |
| Las dimensiones | Se trata de un sistema de control de la velocidad. |
|---|---|
| El grosor | 45 mm |
| Límites de frecuencia | 2,000 Hz |
| Masa efectiva | 54 kg de peso |
Nota: Se utiliza un rodamiento de película de aceite de alta presión para una mejor uniformidad.
| Controlador de vibración | Controlador de vibración con calibración sinusoidal, aleatoria, de choque y automática |
|---|---|
| Acelerómetro | 100 mV/g, rango: 50 g, frecuencia de trabajo: 1 ̇10 kHz, peso: 11 gramos, con cable de bajo ruido de 10 pies |
| Cámaras de medio ambiente | Apoyados |
|---|---|
| Los dispositivos móviles | Personalizable |
| Los demás | Personalizable |
| Instalaciones | Personalizable |
| Rango de temperatura | 0 ̊40°C |
|---|---|
| Rango de humedad | 0·90%, sin condensación |
| Requisitos de energía | 380V / 3ph / 50Hz, 40kVA |
| Presión de aire comprimido | 0.6 MPa |
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Dos circuitos magnéticos, baja fuga de flujo magnético, estructura compacta y diseño racional.
- Los rodamientos de rodillos Rocker Rod son rectos y orientados a la rigidez del cuerpo compuesto orientado a la importación, con capacidad de carga excéntrica.
- Fundamento de aislamiento Trunnion dedicado al uso de hormonas, con instalación móvil conveniente.
- La tecnología avanzada se mueve alrededor del sistema para garantizar una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo de carga aumentan la capacidad de carga de la mesa de vibración y mejoran el rendimiento de baja frecuencia.
Las pruebas y los datos de vibración permiten comprender mejor la salud, la eficiencia y la productividad de la máquina, así como las estimaciones y los horarios de funcionamiento.Compilar y comparar datos de la vida útil de cualquier máquina de desgaste y tensión en un corto período de tiempoLa prueba de vibración ayuda al proporcionar información sobre el estado de funcionamiento y la condición de las máquinas, estructuras e incluso productos.
Si necesita más información sobre los sistemas de prueba de resistencia a las vibraciones electrodinámicas de alta frecuencia del fabricante líder con aceleración de 100 g, no dude en enviar su consulta.
Product Highlights
Sistema de prueba de vibración electrodinámica de alta frecuencia con aceleración de 100 g, fuerza sinusoidal de 30 kN, carga de 500 kg y rango de 3-3500 Hz. Cumple con IEC 60068. Ideal para pruebas de baterías y autopartes. Ofrece accesorios, cámaras y opciones móviles personalizables para un rendimiento versátil y confiable.
