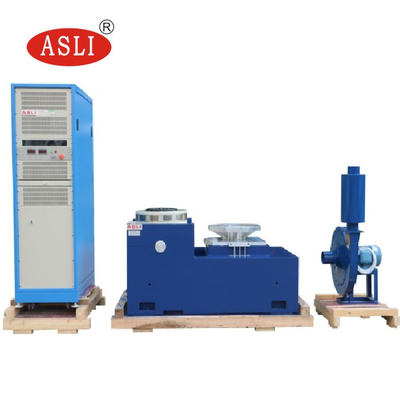

Tipo Shaker Table de alta frecuencia de la electrodinámica con la aceleración 100g para las piezas de la electrónica
Product Details
| dirección de vibración: | Eje XYZ | onda de vibración: | Seno aleatorio |
|---|---|---|---|
| Desplazamiento: | 51mm | Tamaño de la mesa: | 800*800mm |
| Solicitud: | piezas electronicas | Fuerza: | Líneas AC380V de 3 fases 5 |
| Max. Aceleración: | 100G | estándar de prueba: | Las normas ISO 16750 |
| Resaltar |
Tipo Shaker Table de la electrodinámica,100g aceleración Shaker Table,Tabla de la vibración de AC380V 3 AXIS |
||
Product Description
Los productos se envían diariamente por todo el mundo en paquetes y contenedores de envío, ya sean transportados por vehículos, barcos o aviones, están expuestos a vibraciones en cualquier medio de transporte.Una prueba de vibración se utiliza a menudo como herramienta de control de calidad para exponer los productos a vibraciones antes del envíoLos resultados pueden utilizarse para el diseño de productos y envases para reducir los daños por sacudidas y rebotes.
Este equipo de ensayo de vibración electromagnética de alta frecuencia está diseñado específicamente para piezas electrónicas, ofreciendo un rendimiento confiable con una aceleración de hasta 100 g.
Documento para descargar y almacenar: Equipo de ensayo de vibración ES-20.pdf
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
La fila resaltada indica el modelo ES-20 al que se hace referencia en esta lista de productos.
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
|---|---|---|---|
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 ¢ 1000 5 ¢1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
19.3 23.1 27.0 |
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 el número de personas a las que se refiere el apartado 1 | 30 | 500 | 500 × 500 |
| VT0606 el número de personas | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
Soporta modos de búsqueda sinusoidal, aleatoria, resonante y de permanencia, impacto típico y simulación de carreteras.
El airbag de carga central ofrece una gran rigidez estática, una pequeña rigidez dinámica, una gran capacidad de carga y un excelente rendimiento cuando las amplitudes cambian.
El diseño doble magnético reduce la fuga de flujo, y el campo magnético se resuelve uniformemente para proporcionar una fuerte interferencia del circuito de control del campo electromagnético.
Además de los probadores de vibración, nuestra gama de productos también abarca:
- Serie de ensayos de temperatura y humedad:Cámara de ensayo de humedad a temperatura, cámara de estabilidad de entrada, cámara de ensayo de choque térmico, cámara de ensayo de humedad a temperatura UV, cámara de temperatura de velocidad de rampa.
- Serie de pruebas de envejecimiento:Horno de alta temperatura, horno de secado al vacío, cámara de ensayo de envejecimiento con ventilación por aire, cámara de ensayo de envejecimiento por vapor, cámara de ensayo de ozono, equipo de ensayo de combustión.
- Serie de pruebas de simulación meteorológica:Cámara de ensayo de la lluvia, cámara de ensayo de polvo, cámara de ensayo de envejecimiento de lámparas de xenón, cámara de ensayo de resistencia a los rayos UV.
- Serie de ensayos mecánicos:Máquina de prueba de vibración, máquina de prueba de caída, máquina de prueba de golpes, prueba de choque mecánico de aceleración, y más.
Si necesita más información sobre la tabla de agitación de alta frecuencia de tipo electrodinámico con aceleración de 100 g para piezas electrónicas, no dude en enviar su consulta.
Product Highlights
Mesa vibratoria electrodinámica de alta frecuencia para piezas electrónicas: aceleración de 100 g, desplazamiento de 51 mm, eje XYZ, mesa de 800 × 800 mm, compatible con ISO 16750, trifásico AC380V. Ofrece modos aleatorios/sinusoidales, gran capacidad de carga y control de interferencias.
