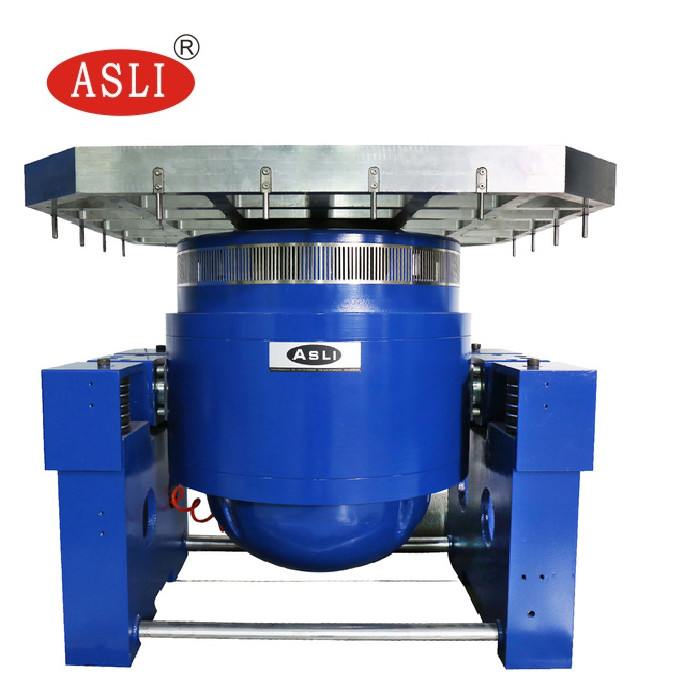

Estándar Shaker Vibrator electrodinámico de Ista de la reunión para la prueba de resistencia al azar de la vibración
Product Details
| fuerza de vibración: | 1000kgf | Frecuencia: | 5~3500hz |
|---|---|---|---|
| Material de la mesa: | Aleación de aluminio | dirección de vibración: | vibración vertical |
| pruebas de vibración: | Sinusoidal y aleatoria | Controlador: | venzo |
| Función: | Prueba de resistencia al azar de la vibración | estándar de prueba: | ISTA |
| Resaltar |
Coctelera electrodinámica estándar de Ista,Coctelera electrodinámica de la prueba de resistencia de la vibración,Equipo de prueba al azar de la vibración 3500hz |
||
Product Description
En los ensayos de vibración, generalmente se requiere que una señal aleatoria contenga valores máximos de tres veces el valor RMS.La fuerza producida por un excitador está limitada principalmente por el efecto de calentamiento de la corriente , el valor de RMS , mientras que el valor del amplificador de potencia está influenciado por los valores de pico.
Documento de descarga: Equipo de ensayo de vibración ES-10 (PDF)El probador de vibraciones electromagnéticas sinusoidales y aleatorias de alta frecuencia está diseñado completamente de conformidad con los requisitos de ensayo estándar relacionados con las baterías.Simula el ensayo de vibración de las baterías en condiciones especificadas: la batería o el paquete de baterías se fijan en la mesa de vibración y se someten a una frecuencia, aceleración y desplazamiento prescritos en tres direcciones perpendiculares entre sí.la muestra de la batería no debe tener fugas, perder capacidad, romperse, prenderse fuego o explotar.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Salida del amplificador | 30 kVA |
|---|---|
| El SNR | > 65 dB |
| Voltado de salida nominal | 120 Vrs |
| Dimensiones (L×W×H, sin empacar) | Las dimensiones de las placas de ensamblaje de los equipos de ensamblaje |
| Volumen del aire | 0.46 m3/s |
|---|---|
| El poder | 7.5 kW |
| Diámetro del conducto de aire | Las demás: |
| Presión del aire | 8.8 kPa |
| Instalación | Capaz de conectarse al techo (hasta dos curvas de 90°), máxima marcha de 20 pies |
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y diseño racional.
- Los rodamientos de rodillos con rodamientos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación, proporcionan una alta capacidad de carga excéntrica.
- Fundamento de aislamiento Trunnion dedicado al uso de hormonas, con instalación móvil conveniente.
- El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo de carga aumentan la capacidad de la mesa de vibración y mejoran el rendimiento de baja frecuencia.
El vibrador de agitación electrodinámico que cumple con la norma ISTA para ensayos aleatorios de resistencia a las vibraciones también se puede combinar con una cámara de ensayo de humedad a temperatura para ensayos ambientales completos.
Product Highlights
Agitador electrodinámico compatible con ISTA con prueba sinusoidal/aleatoria de 5-3500 Hz, fuerza de 1000 kgf, controlador VENZO y mesa de aleación de aluminio. Cuenta con circuito magnético dual, fuga de bajo flujo y enfriamiento eficiente. Modelos personalizados de hasta 100000N disponibles. Ideal para pruebas de resistencia a vibraciones de baterías.
