¿Qué es la prueba de vibración?
Las pruebas y los datos de vibración promueven una mejor comprensión de la salud de la máquina, la eficiencia y una mejor productividad, las estimaciones y los horarios de operación.En el caso de las máquinas, la composición y la comparación de los datos de la vida útil de cualquier máquina de desgaste y tensión en un corto período de tiempoEn el caso de las máquinas, las estructuras e incluso los productos, las pruebas de vibración ayudan a obtener información sobre el estado de funcionamiento y el estado.
Descargar el documento para almacenarlo -- haga clic aquí ----→Equipo de ensayo de vibración ES-10.pdf

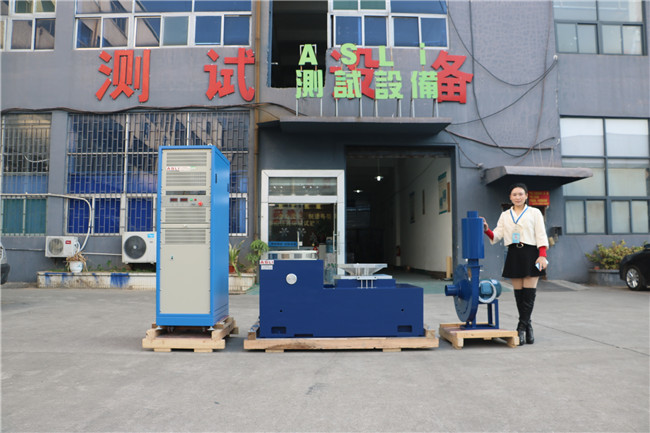

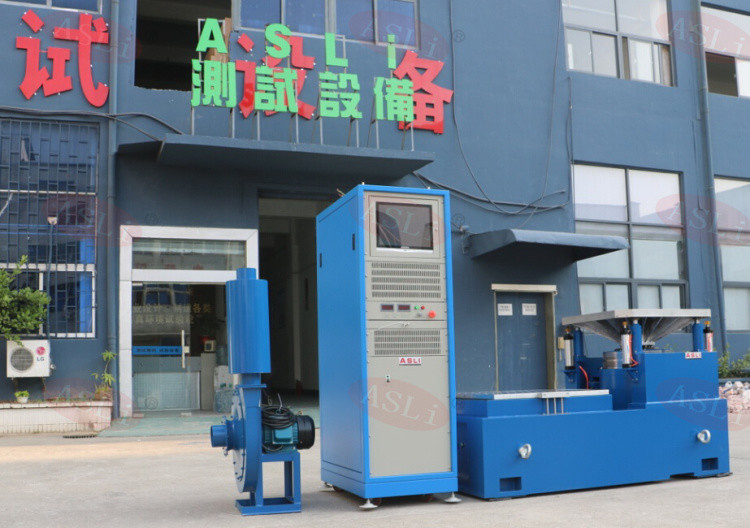

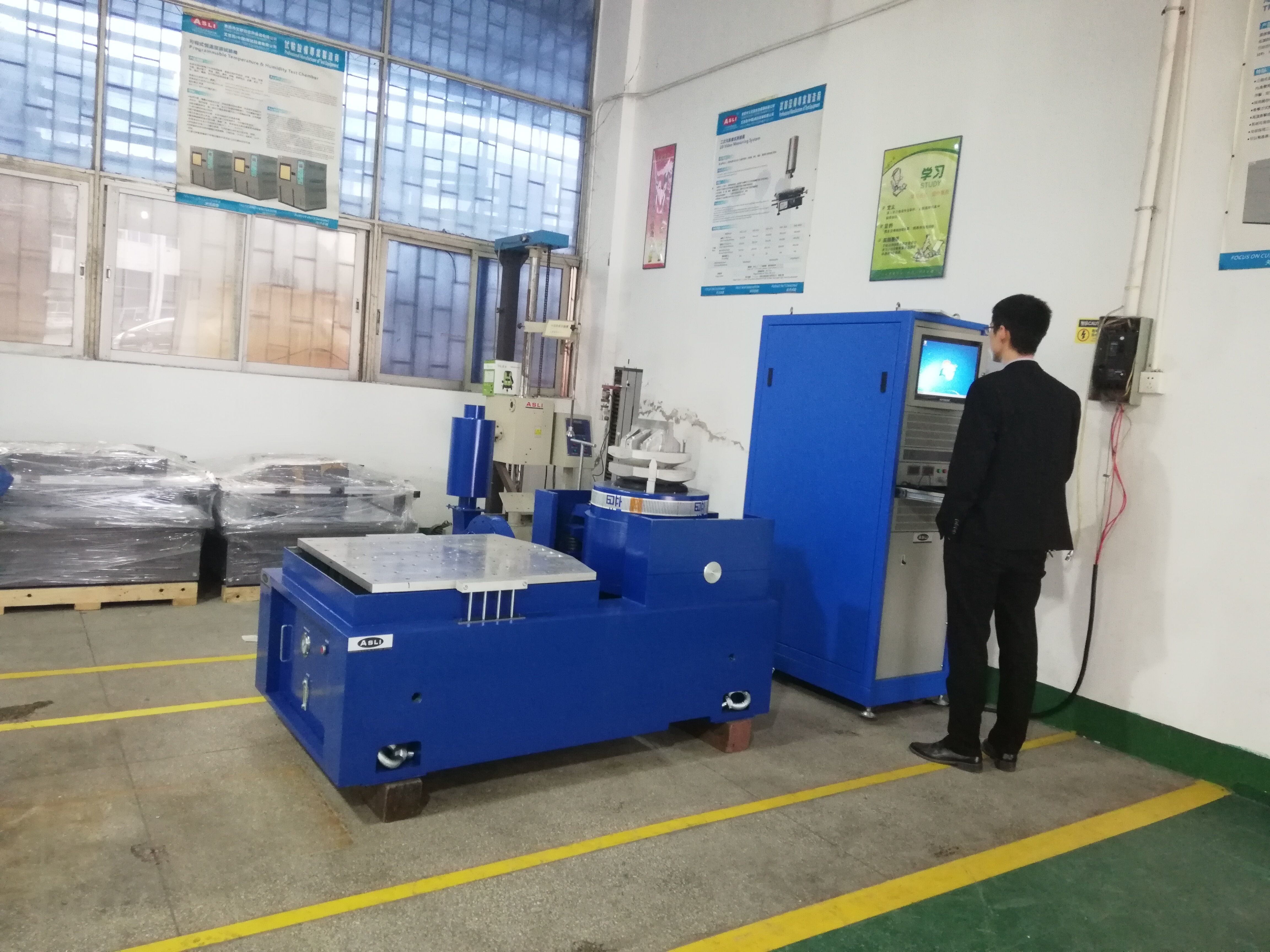

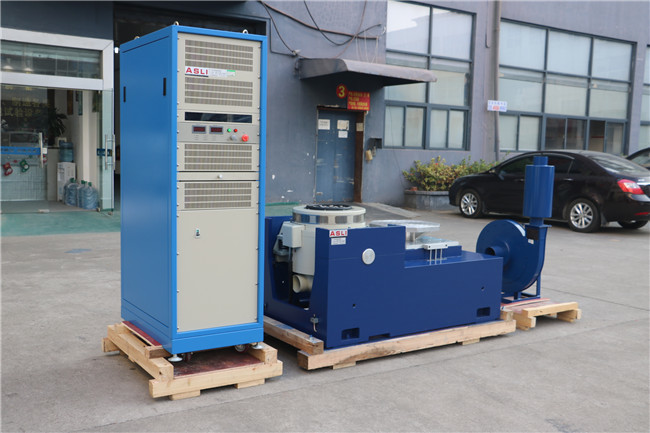

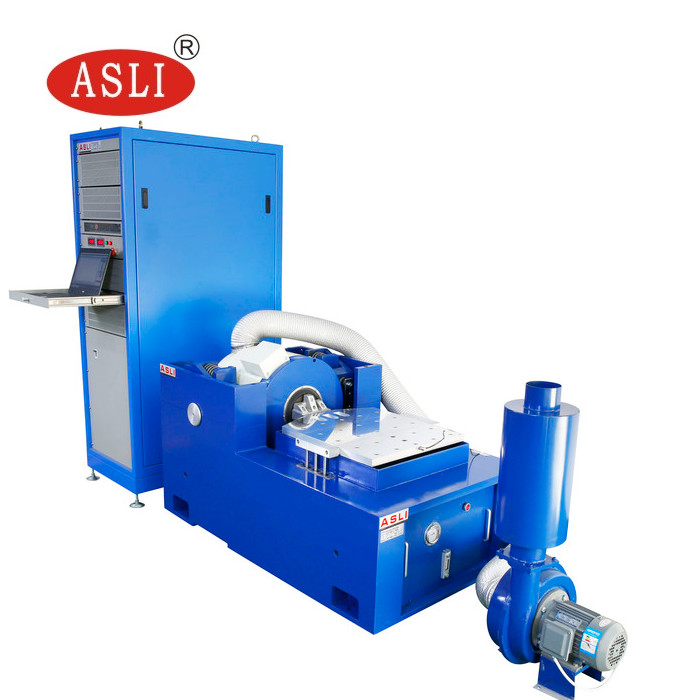

Dispositivo de vibración electrodinámica con mesa de aleación de magnesio y banco horizontal
Tabla de vibración senoidal y aleatoria/3 eje máquina de prueba de dirección de vibración simula una serie de vibraciones controladas ((ola oceánica, soplo de viento, terremoto, lluvia...), producidas por natural o artificial.Los productos de ensayo soportan el transporte y el ambiente de vibración durante toda la vidaSe aplica ampliamente a la defensa nacional, la aviación, el aeroespacial, las comunicaciones, la electrónica, la automoción, los electrodomésticos, etc.
Dispositivo de vibración electrodinámicaCaracterísticas
1Armadura ligera, alta rigidez, frecuencia de 4000 Hz.
2Control de la línea de conexión de la computadora, almacena inmediatamente los materiales.
3Muestra el mapa de control.
4Baja resistencia y diseño de alto rendimiento, alta eficiencia, bajo costo.
5Alta confiabilidad, baja falla.
| Máquina de ensayo de vibración de tipo electrodinámico | |||
| Modelo | El número ES-3 | El número ES-6 | El número ES-10 |
| Variación de la fuerza senoidal (N) | 2940 | 5880 | 9800 |
| Fuerza de radón (N) | 2940 | 5880 | 9800 |
| Fuerza de choque (bmx) | 5880 | 11760 | 19600 |
| Frecuencia ((Hz) | 5-3500 | 5-3000 | 5-3000 |
| Aceleración máxima ((m/s2)) | 980 | 980 | 1000 |
| Velocidad marcada (m/s) | 1.6 | 1.5 | 2.0 |
| El desplazamiento máximo ((MMp-p) | 25 | 25 | 25 |
| Carga máxima ((kg) | 120 | 200 | 120 |
| Potencia de consumo (KVA) | 7.5 | 17 | 22 |

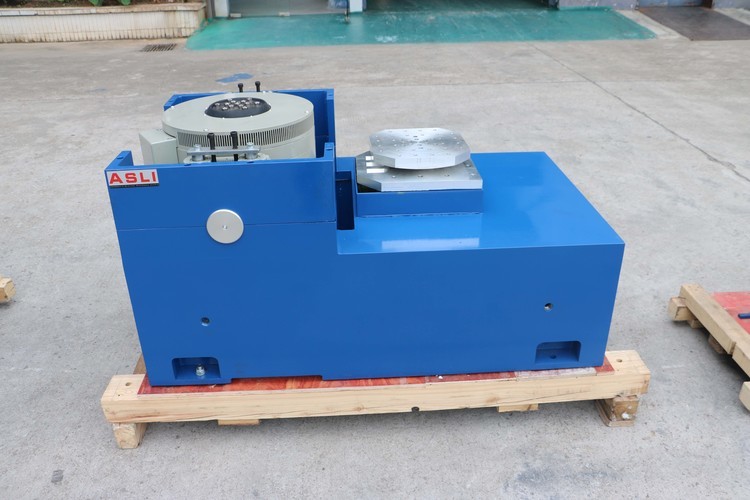

Características del soporte horizontal:
Dentro de un banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniente para instalar y ajustar.
Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
Con bomba de aceite incorporada, buena estructura y fácil de operar.
Parámetros técnicos del extensor horizontal:
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 a 1000 5-1500 5 y 2000 |
6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 mil 5-1400 5 y 2000 |
11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 a 1000 5-1500 5 y 2000 |
19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 a 1000 5-1200 5 y 2000 |
27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5 a 1000 5-1500 |
36.8 44.2 52 |
| Se trata de las siguientes: | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 a 1000 5-1500 5 y 2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5 a 1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Si necesita más información sobre Dispositivo de vibración electrodinámica con mesa de aleación de magnesio y banco horizontal, por favor no dude en enviar sus preguntas.
