¿Cómo ayuda la prueba de vibración?
Los ensayos de vibración se realizan replicando las condiciones (en un entorno de ensayo) por las que un producto, una máquina o una estructura pueden pasar o experimentar durante su vida útil.incluidas las condiciones durante el tránsito y las operacionesPor lo tanto, las pruebas de vibración previenen problemas de rendimiento y posibles fallas incluso antes de que comiencen o ocurran.
Además, en industrias intensivas en producción como petróleo y gas, generación de energía, metales y minería, etc.,El fallo o el tiempo de inactividad de cualquier maquinaria o dispositivo conduce a una pérdida de eficiencia y mayores costos de producción y un ambiente de trabajo inseguro también.Por lo tanto, estas industrias necesitan pruebas de vibración continuas y regulares.
Prueba de laboratorio del sistema de agitación electrodinámica de frecuencia 5~2000hz para aparatos eléctricos
Descargar el documento para su almacenamiento -- haga clic aquí ----→Equipo de ensayo de vibración ES-10.pdf
Para el DO-160 Electrodinámica de los aparatos eléctricos industriales Tester de tipo de vibración Por favor prepararse para abajo y enviar su consulta, le ayudaremos a recomendar el modelo adecuado
Descripción del espécimen
Masa de ensayo de la muestra
Dimensiones de la muestra
Perfil de ensayo, si está disponible
Aceleración máxima del ensayo
Prueba en dirección X, Y, Z o sólo en dirección Z
Especificación del modelo expuesta
| Especificación del sistema | |||
| Modelo del sistema: | El número ES-10 | ||
| Rango de frecuencia: | 3 ~ 3500 | ||
| Fuerza nominal | El seno N | 10000 | |
| N aleatorio | 20000 | ||
| Choque N | 20000 | ||
| Acción máxima. | Sinus (m/s2) | 1000 | |
| Se aplicará el método de ensayo de la velocidad de rotación. | 1000 | ||
| Choque ((m/s2) | 2000 | ||
| El máximo Vel. | Sinus (m/s2) | 1.8 | |
| Choque ((m/s2) | 1.8 | ||
| Disp máximo. | Viajes máximos mm (p-p) |
51 | |
| Envase de movimiento | 12 kilos | ||
| Dimensión de la bobina móvil | Diámetro 240 mm | ||
| Carga máxima: | 270 kilos | ||
Otras selecciones de agitadores de vibración disponibles
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| Sección 1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
Ejemplo de vibración para ensayos aleatorios
5~2000hz Sistema de vibración electrodinámica de frecuencia Características:
1Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2Circuito de dos magnetos, baja fuga de flujo magnético, estructura compacta y racional.
3Los rodamientos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos.
4. Trunnion fundación de aislamiento dedicado al uso de hormonas, la instalación de la comodidad móvil.
5La tecnología avanzada se mueve alrededor del sistema para asegurar que el círculo dinámico de alta confiabilidad.
6Nuevo diseño de conductos y mejora el efecto de enfriamiento.
7. la rigidez estática, la rigidez dinámica del pequeño globo portador, aumentando la capacidad de la mesa de vibración, mejora el rendimiento de baja frecuencia.
Parámetros técnicos de la tabla de vibraciones horizontales (ensayo en el eje X, Y)

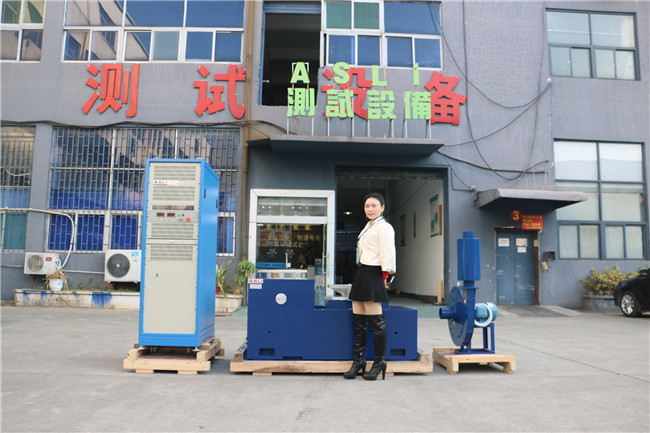

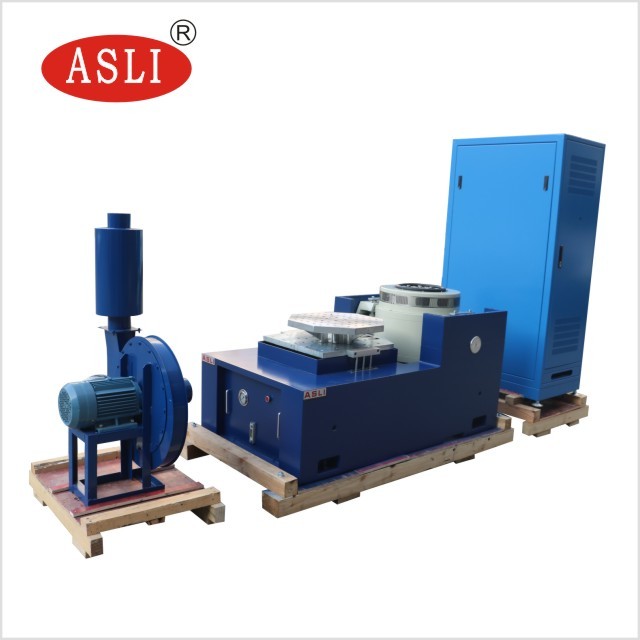

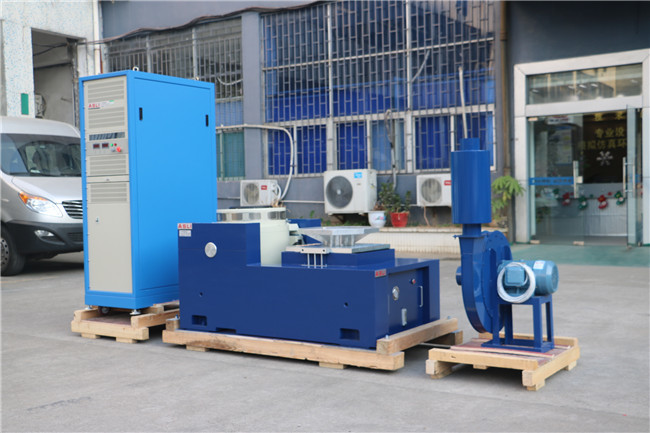

Imágenes para referencia:

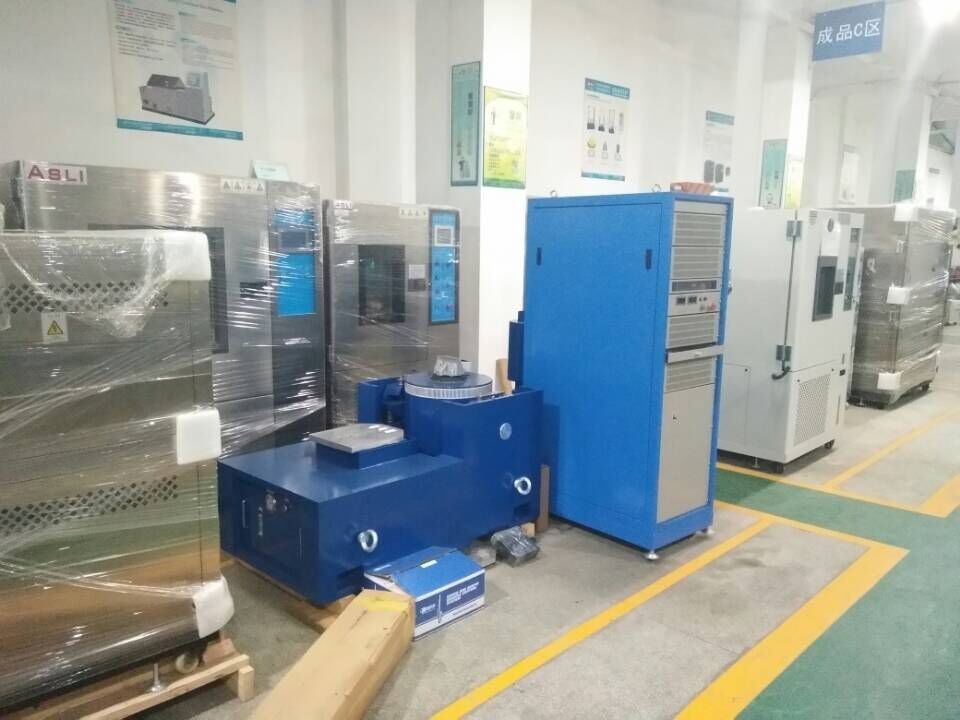

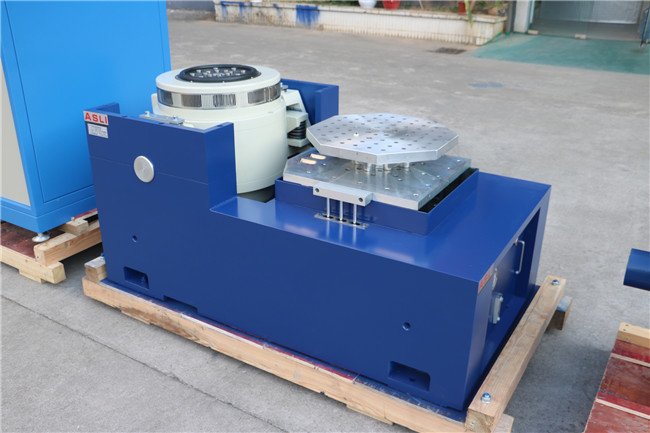

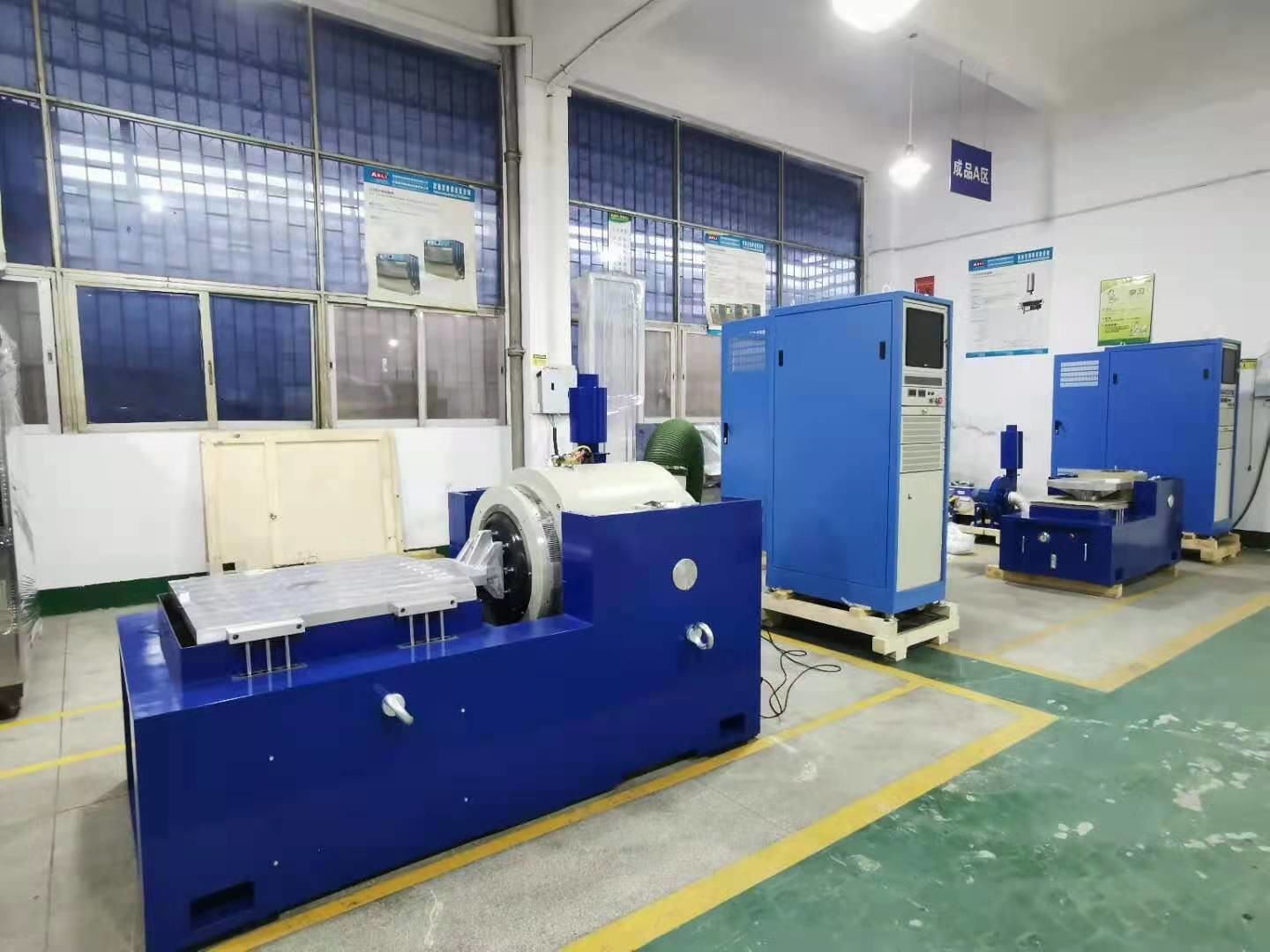

Más referencias:
Detalles del embalaje:
Si usted tiene alguna duda o necesidades acerca de 5~2000hz Frecuencia Electrodinámico Vibración Shaker Sistema para Prueba de Laboratorio de Aparatos Eléctricos, Welcome para contactar con nosotros!
