¿Cuál es el valor de RMS en las pruebas de vibración?
En los ensayos de vibración, generalmente se exige que una señal aleatoria contenga valores de pico de tres veces el valor RMS.La fuerza producida por un excitador está limitada principalmente por el efecto de calentamiento de la corriente. es decir, el valor de RMS. mientras que la potencia del amplificador está influenciada por los valores de pico.

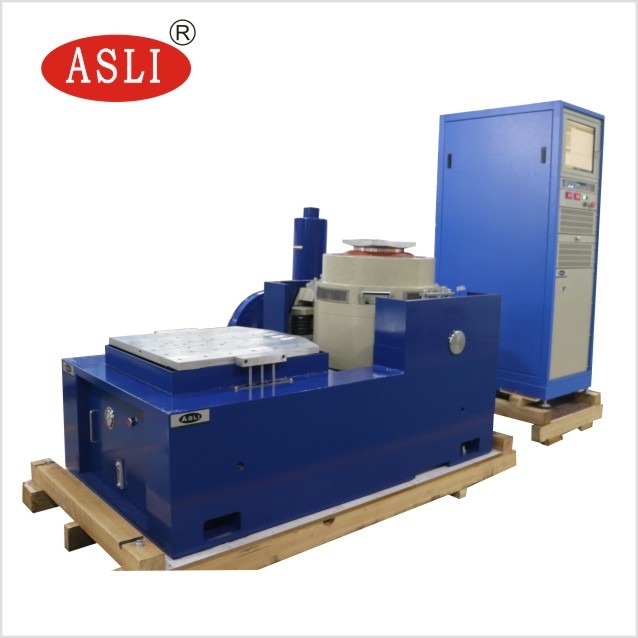

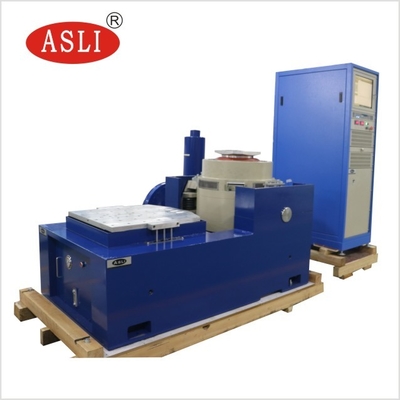

Dispositivo de ensayo de vibración electrodinámica para productos electrónicos
Descargar el documento para almacenarlo -- haga clic aquí ----→Teste de vibración ES-3A.pdf
La máquina de prueba de vibración electromagnética está dedicada a la alta calidad, alto rendimiento y alta confiabilidad, precisión y precisión, y operación conveniente.Es una plataforma de prueba que cumple con todo tipo de especificaciones de prueba, y puede ejecutarse incluyendo IEC, MIL-STD, JIS, ASTM y otras especificaciones.
Características del producto
* Sistema de suspensión flexible y guía en línea recta, gran capacidad de carga, buen rendimiento de guía y alta estabilidad.
* La rigidez estática del airbag de carga central es grande, la rigidez dinámica es pequeña, la capacidad de carga es fuerte y el rendimiento dinámico es excelente.
* Diagnóstico rápido y protección de la cadena, alta seguridad y fiabilidad;
* El dispositivo de aislamiento y amortiguación de la bolsa de aire hace que el vibrador no necesite una base especial, reproduce perfectamente la onda de vibración y reduce la transmisión de vibración.
* Proporcionar un uso diferente de las plataformas de expansión horizontal y vertical;
* Se puede utilizar con todo tipo de controladores de vibración, y la operación es sencilla.
Dispositivo de ensayo de vibración electrodinámicaParámetros:
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
Características del banco extendido vertical:
VT vertical de banco extendido y pinzas especificadas, de precisión calculada, diseño elaborado, para garantizar que el cliente adquirió el mejor rendimiento de acuerdo con perfecto

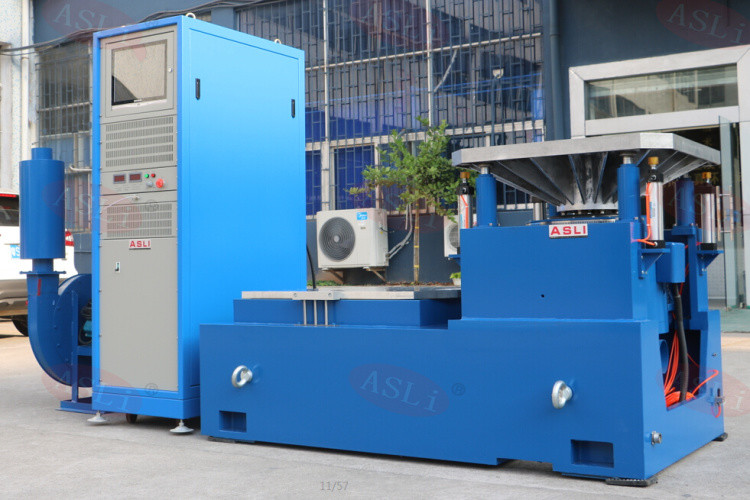

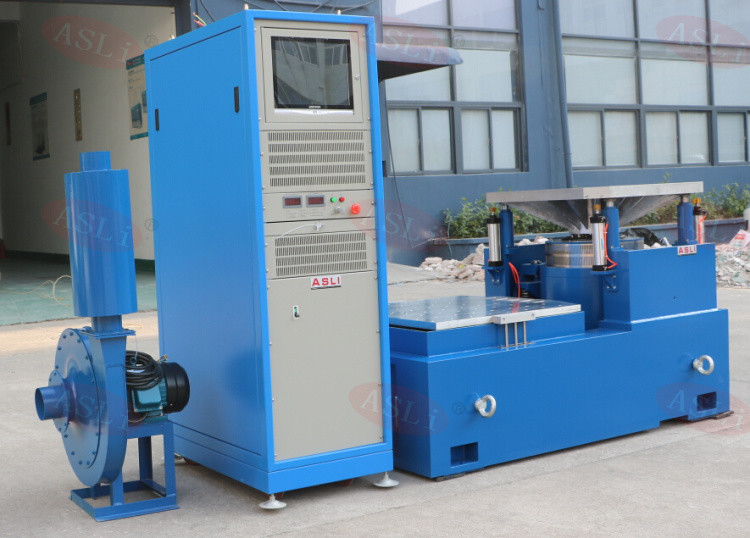

Características del soporte horizontal:
Dentro de un banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniente para instalar y ajustar.
Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
Con bomba de aceite incorporada, buena estructura y fácil de operar.

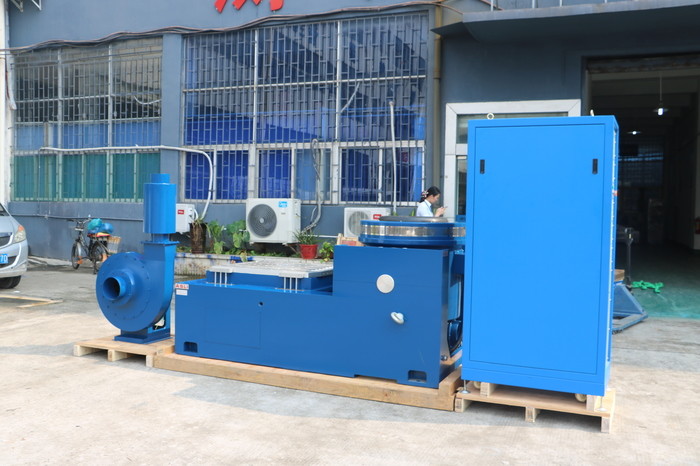

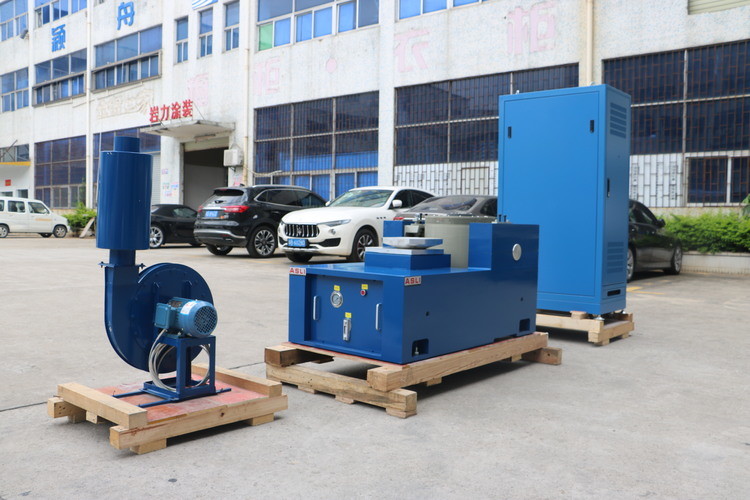

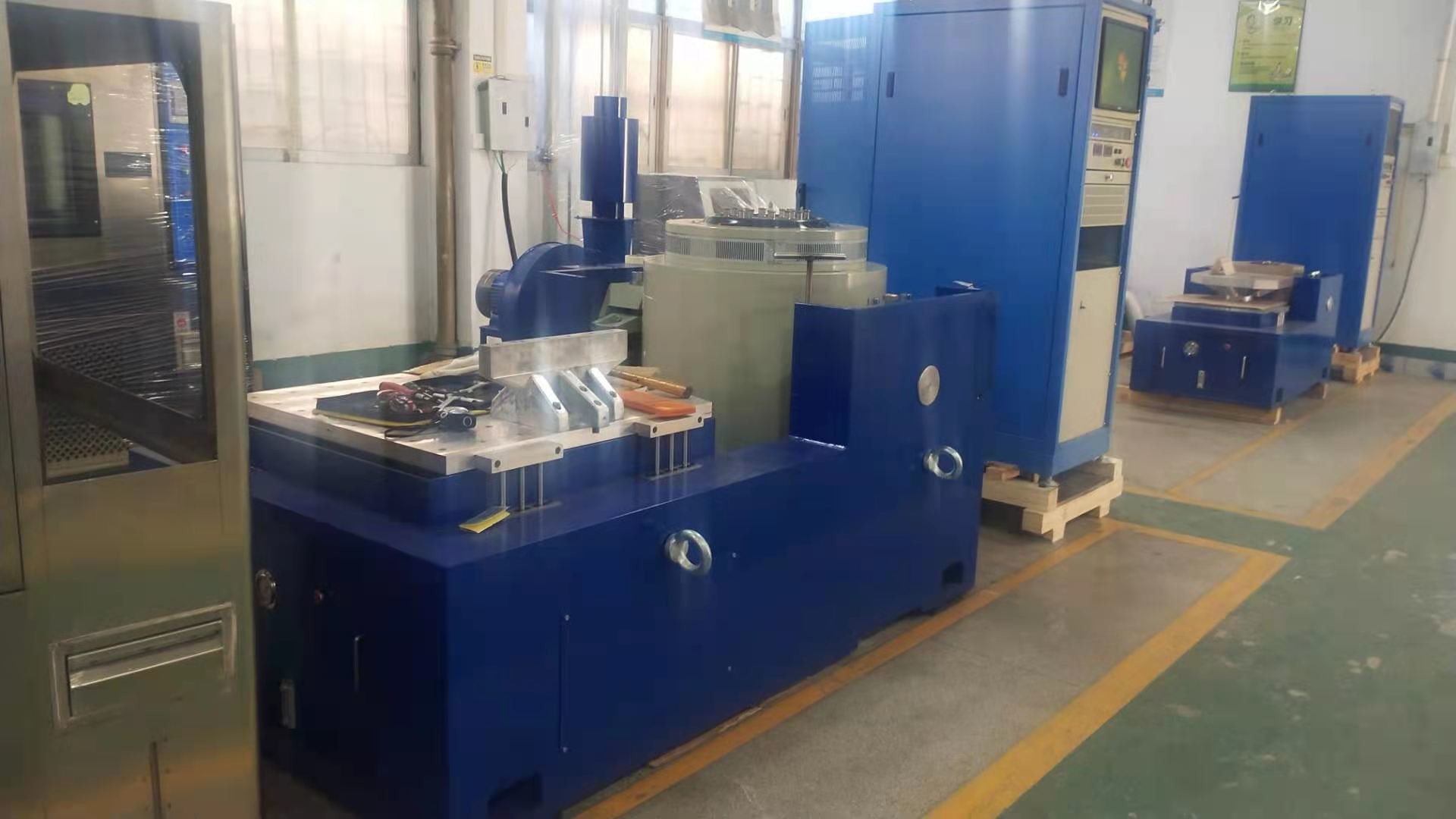

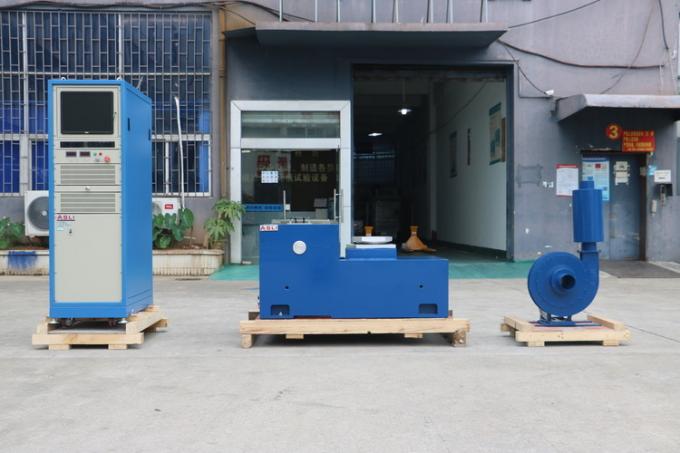

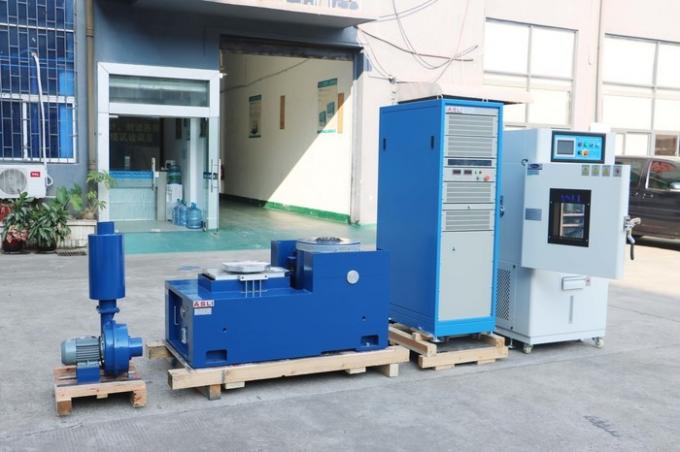

Imágenes para referencia:
