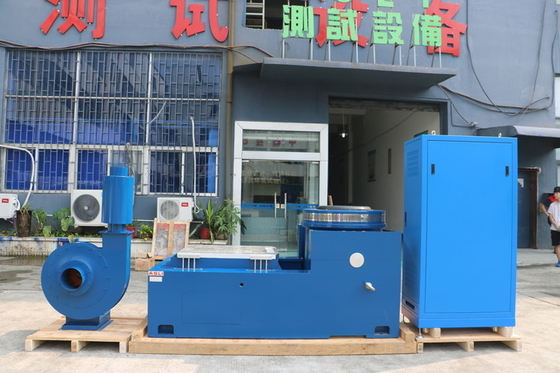

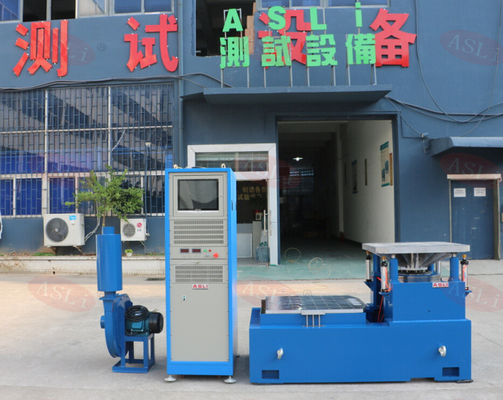

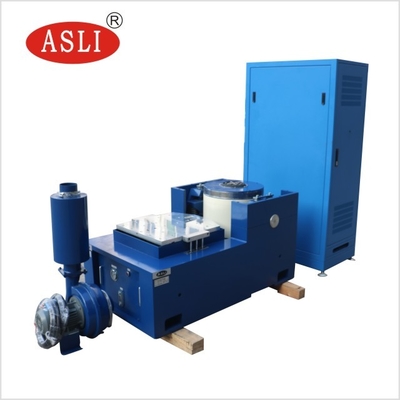

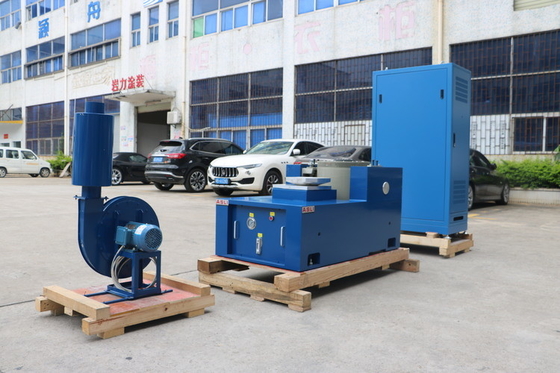

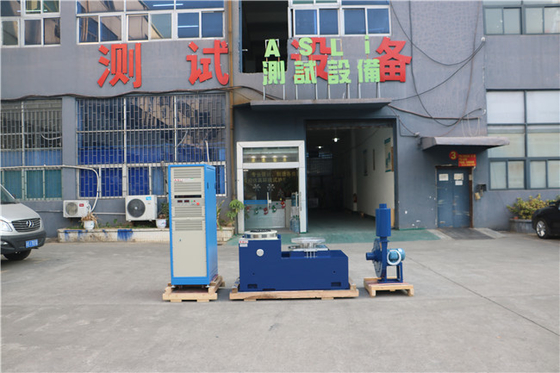

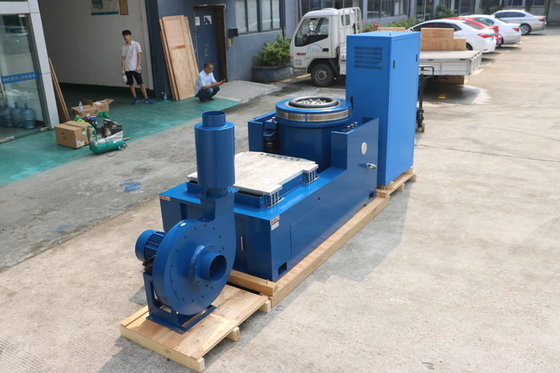

Vibrador electrodinámico Shaker Table de la fuerza grande de 3 AXIS para la prueba de vibración sinusoidal
Product Details
| fuerza sinusoidal: | 60000n | Velocidad: | 1.8m/s |
|---|---|---|---|
| Desplazamiento: | 51mm | Frecuencia: | 3~3500HZ |
| Cargando: | 250 kg | Aceleración: | 100g |
| armadura: | 230 mm | Dirección de vibración: | 3 eje |
| Solicitud: | Aeroespacial | Función: | Seno y aleatorio |
| Resaltar |
MIL-STD Shaker Table,1.8m/s velocidad Shaker Table,vibración Shaker Table de 230m m |
||
Product Description
Descargar: Máquina de prueba de temperatura de vibración THV-Volumen (PDF)
La tabla de vibración electrodinámica de gran fuerza de 3 ejes está diseñada para pruebas de vibración sinusoidal y es capaz de cumplir con las siguientes normas de prueba: MIL-STD, DIN, ISO, ASTM, IEC, ISTA,La NASA, GB, GJB, JIS, BS, y otros.
La máquina de ensayo de vibración de alta frecuencia / sistema de sacudidor vertical, diseñada para las normas de ensayo IEC, ISTA y MIL-STD,adopta tecnologías modernas avanzadas incluyendo una estructura de circuito doble magnético, círculos de acción de esqueleto auto-generados, soporte en el aire, rodamientos de rodillos y guía lineal, y aislamiento de trunnion.ensayos de vibración sinusoidal en tres ejes y Z y ensayos de vibración aleatoria de banda ancha, así como las pruebas clásicas de pulso y espectro de respuesta al choque.
Se utiliza ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, electrodomésticos y otros campos.
| Modelo del sistema | Las demás: |
|---|---|
| Rango de frecuencia (Hz) | 3 ~ 3500 |
| Fuerza nominal ️ seno (N) | 60000 |
| Fuerza nominal Random (N) | 60000 |
| Fuerza nominal Choque (N) | 120000 |
| Aceleración máxima Sinus (m/s2) | 1000 |
| Aceleración máxima Random (m/s2 rms) | 1000 |
| Aceleración máxima Choque (m/s2) | 2000 |
| Velocidad máxima (m/s) | 1.8 |
| Velocidad máxima Choque (m/s) | 1.8 |
| Dislocamiento máximo / desplazamiento (mm p-p) | 51 |
| Masa de la bobina móvil (kg) | 60 |
| Dimensión de la bobina móvil | Diámetro 40 mm |
| Tamaño de la tabla vertical | Personalizado seleccionado según los requisitos de ensayo |
| Tamaño de la tabla horizontal | Personalizado seleccionado según los requisitos de ensayo |
| Carga máxima (kg) | 800 |
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y diseño racional.
- Los rodamientos de rodillos de rodillos, rectos y orientados a la rigidez del cuerpo compuesto orientado a la importación, con capacidad de carga excéntrica.
- Fundamento de aislamiento Trunnion dedicado al uso de hormonas, con instalación móvil conveniente.
- El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo de carga aumentan la capacidad de carga de la mesa de vibración y mejoran el rendimiento de baja frecuencia.
Si necesita más información sobre el 3 Eje Gran Fuerza Electrodinámica Vibrator Shaker Table para prueba de vibración sinusoidal, por favor no dude en enviar su consulta.
