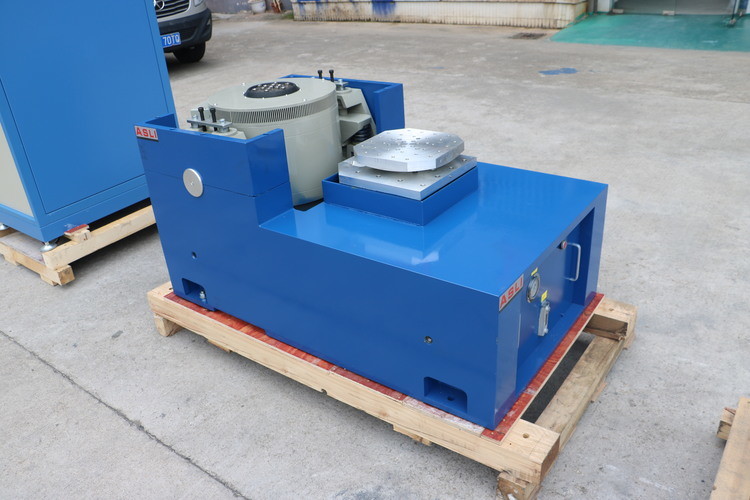

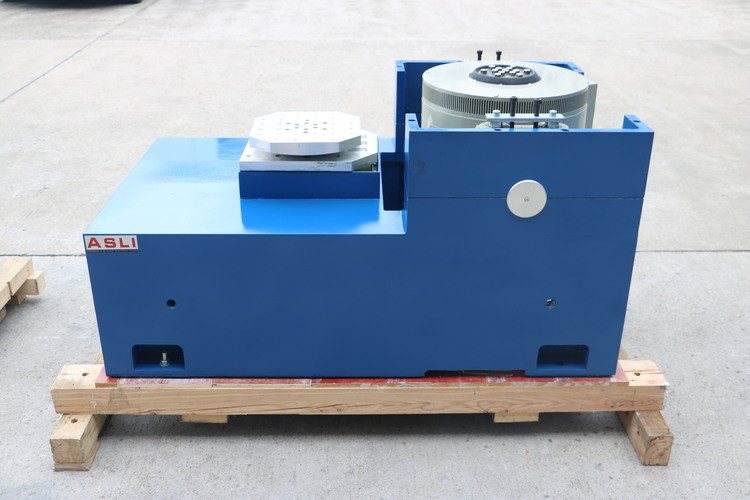

IEC 60068-2 Tabla de vibración electrodinámica para pruebas de piezas de automóviles
Norma de ensayo:
Cumplir con las normas JIS, UL, DIN, ISO, BS, MIL, IEC, ASTM y otras normas de ensayo relacionadas.

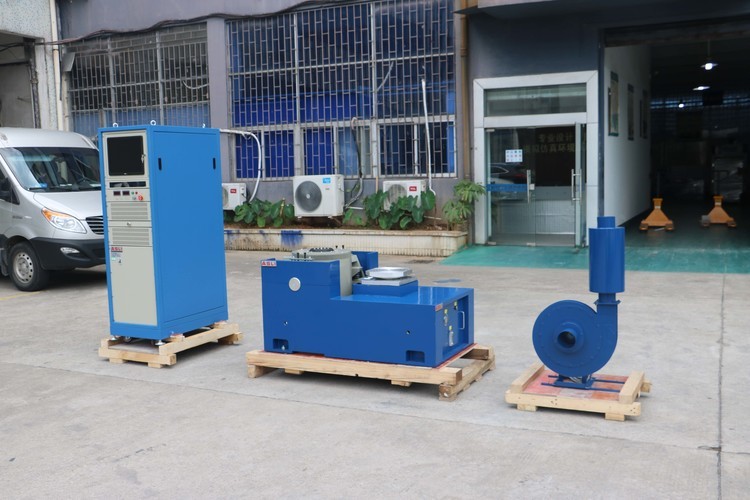

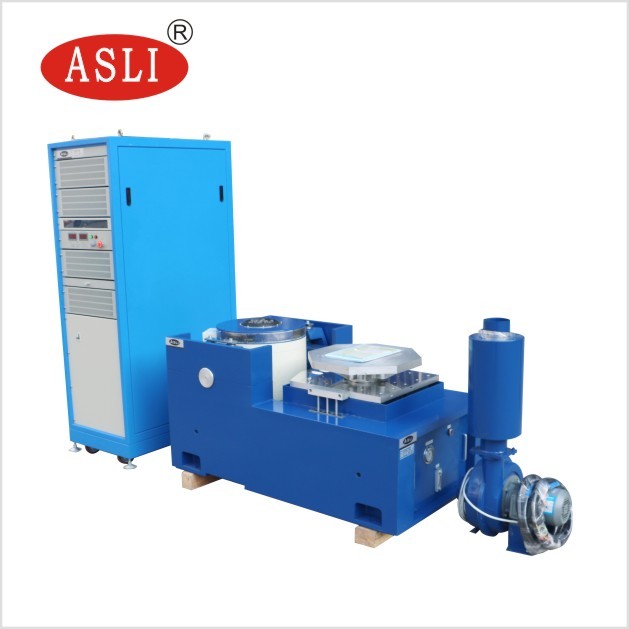

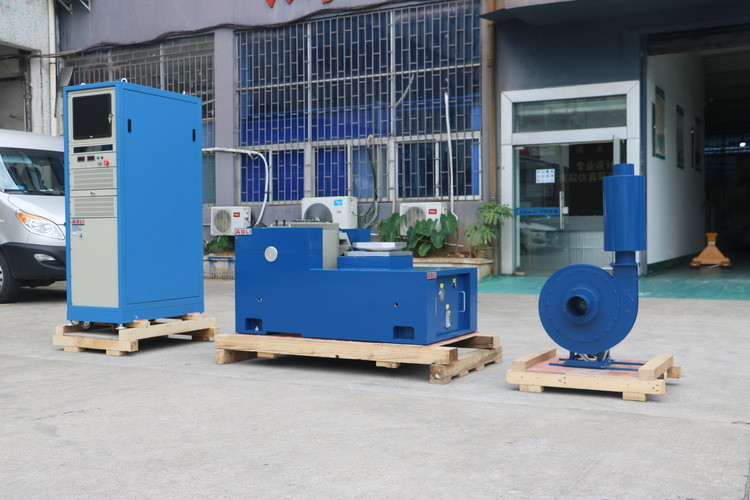

El sistema de ensayo de vibración electromagnética simula el entorno de vibración en condiciones de laboratorio y prueba la resistencia al impacto, así como la fiabilidad de varias aplicaciones de ensayo de vibración.En el laboratorio, con la ayuda de un sistema de pruebas de vibración, se pueden lograr simulaciones de reproducción de búsqueda sinusoidal, aleatoria, resonante y habitación, choque clásico y modelos de carretera, etc.Es esencial para garantizar la calidad del producto, investigación y desarrollo de nuevos productos
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| Sección 1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
Parámetros técnicos del amplificador vertical del sistema de agitador electrodinámico:
Características:
1- Configuración: menú en chino e inglés, operación por ordenador, uso de sistemas especializados de monitorización y control, los datos de todo el proceso pueden ser entregados y emitidos.
2.Funciones de visualización: curvas de ensayo de visualización dinámica, multi-Dan, sobre el número de datos.
3.Registro de curvas:registro en tiempo real de los datos de ensayo, los datos de ensayo automáticamente, los resultados de ensayo se pueden almacenar, imprimir.
Cualquier duda o necesidad sobreIEC 60068-2 Tabla de vibración electrodinámica para pruebas de piezas de automóvilesSiéntase libre de ponerse en contacto conmigo.
