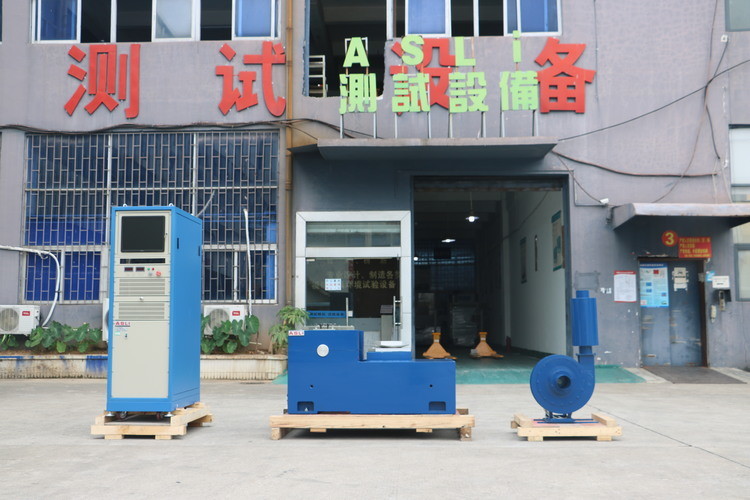

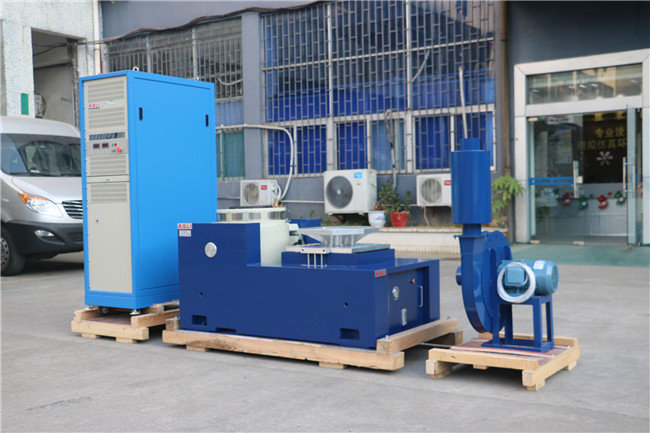

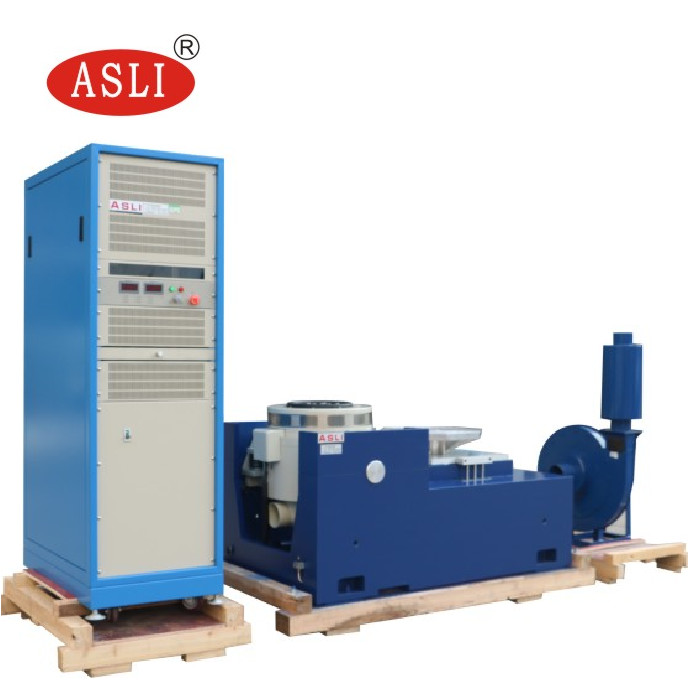

Coctelera electrodinámica de alta frecuencia vertical y horizontal con el estándar de Jis D1601
Product Details
| cumplir con el estándar: | Jis D1601 | Lugar de origen: | Cantón, China |
|---|---|---|---|
| Fuerza: | Electrónico | Solicitud: | Piezas de automóvil |
| Vibración: | Vertical y horizontal | fuerza de vibración: | Personalizado |
| Tamaño de la mesa: | Personalizado | Carga máxima: | 750 kilos |
| Resaltar |
Coctelera electrodinámica 4000Hz,coctelera electrodinámica 750kg,Coctelera electrodinámica de la vibración de Jis D1601 |
||
Product Description
Descargar Soporte de Prueba de Vibración de Alta Frecuencia ES-30 (PDF)
- Diseño de agitador electrodinámico refrigerado por aire
- Controlador de vibración y amplificador de potencia integrados en un gabinete todo en uno
- Alcanza 2400 Newton de empuje sinusoidal pico
- Capacidad de prueba de 3 ejes X, Y, Z
| Fuerza máxima de excitación sinusoidal | 5000 Kg.f pico |
| Fuerza máxima de vibración aleatoria | 5000 Kg.f r.m.s. |
| Fuerza máxima de vibración de choque | 10000 Kg.f pico |
| Rango de frecuencia | DC ~ 4000 Hz |
| Desplazamiento máximo | 75 mm p-p (pico a pico) |
| Velocidad máxima | 1.8 m/s |
| Aceleración máxima | 100 G (980 m/s²) |
| Frecuencia de resonancia primera | 3500 Hz |
| Carga máxima | 750 kg |
| Diámetro de la bobina móvil (diámetro de la mesa de trabajo) | 450 mm |
| Calidad de la bobina móvil | 50 kg |
| Tornillo de la mesa | 13 x M8 |
| Fuga de flujo magnético | < 10 gauss |
| Dimensiones | 800 mm x 800 mm x 800 mm (máquina vertical) |
| Peso | Aproximadamente 1500 kg |
| Función | Protección contra temperatura, presión de aire, desplazamiento, sobretensión, sobrecorriente, subtensión de entrada, falla externa, fuente de alimentación de control, lógica y falta de entrada de igualación |
| Configuración de hardware | Entrada de 2 canales, entrada de 1 canal |
| Computadora de control | Computadora industrial con pantalla LCD (teclado y ratón óptico incluidos) |
| Software | Interfaz de operación en chino/inglés; análisis en dominio del tiempo y dominio de la frecuencia; fuente de señal; análisis de frecuencia de barrido sinusoidal; generación automática de informes de prueba WORD; visualización, almacenamiento de señales y datos, configuración de parámetros de prueba y funciones de análisis |
| Sistema operativo | Windows 2000 / XP |
| Sensor de aceleración B&W | Dominio de frecuencia: 1–2000 Hz; sensibilidad: 50 mV/g; rango de temperatura: −24 a 250 °C |
| Fuente eléctrica | Trifásica, 380 V / 50 Hz |
| Modelo | Fuerza Sinusoidal Nominal (N) | Fuerza Aleatoria Nominal (N) | Rango de Frecuencia (Hz) | Aceleración Nominal (m/s²) | Velocidad Nominal (m/s) | Desplazamiento Pico a Pico Nominal (mm) | Carga Máx. (kg) | Bobina Móvil (kg) | Dimensión de Bobina Móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Vibración sinusoidal de frecuencia fija
- Vibración barrida
- Vibración aleatoria
- Choque clásico
- Pruebas ambientales
- Pruebas de cribado de estrés
- Pruebas de vibración
- Fácil instalación — puede ser realizada por el usuario
- Interfaz de usuario: pantalla táctil LCD para modo local y PC-Windows (a través de Ethernet) para modo remoto
- Modo local: inicio rápido de una prueba predefinida; se pueden almacenar docenas de especificaciones de prueba
- Modo remoto: operación completa del sistema, incluyendo definición de prueba, almacenamiento de especificaciones de prueba, control de prueba, revisión de datos de prueba y documentación
El Sistema de Agitador Electrodinámico de Alta Frecuencia se utiliza principalmente para pruebas de entorno de vibración y choque de productos, pruebas de cribado de estrés ambiental y pruebas de confiabilidad. El probador de vibración electromagnética está diseñado en plena conformidad con los estándares de prueba relacionados con baterías, simulando condiciones de vibración bajo parámetros especificados. La batería o el paquete de baterías se fija en la mesa de vibración y se somete a vibración a lo largo de tres direcciones mutuamente perpendiculares a la frecuencia, aceleración y desplazamiento prescritos. La batería no debe presentar fugas, perder capacidad, romperse, incendiarse o explotar durante las pruebas.
El alcance de aplicación de las pruebas de vibración es extremadamente amplio, cubriendo placas de circuito, baterías, aviones, barcos, cohetes, misiles, automóviles, electrodomésticos y otros productos industriales.
Si necesita más información sobre el Agitador Electrodinámico de Alta Frecuencia Vertical y Horizontal con Estándar JIS D1601, no dude en contactarnos.
