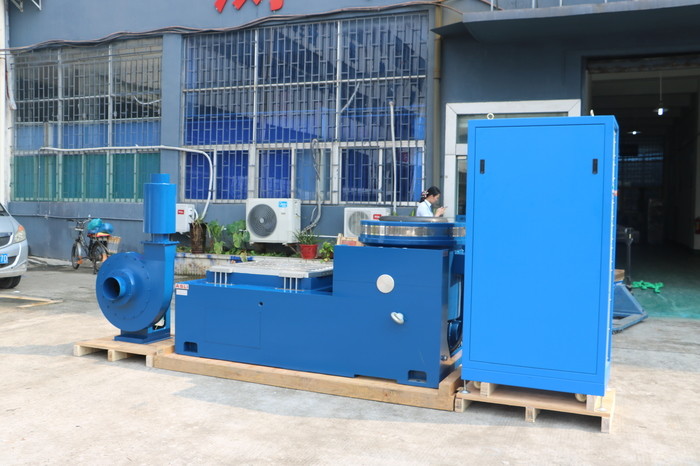

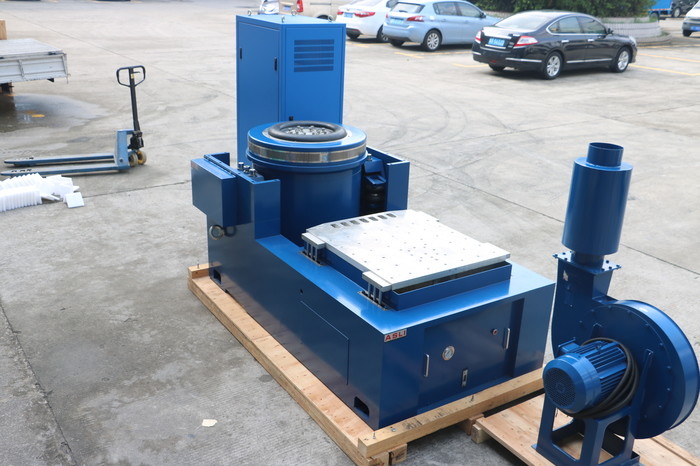

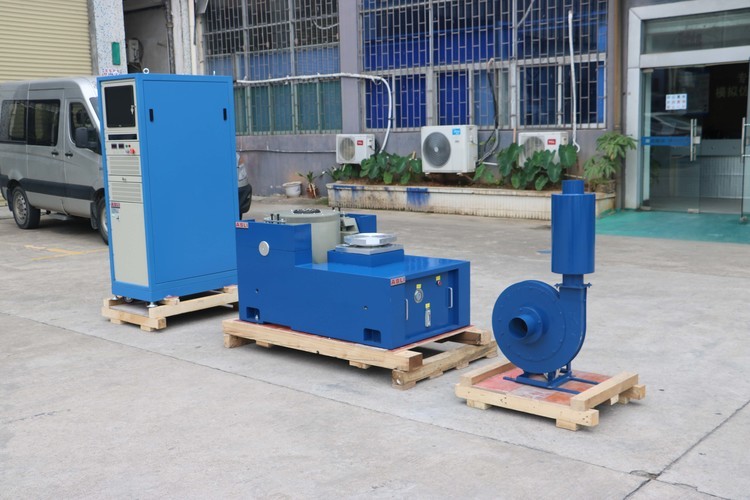

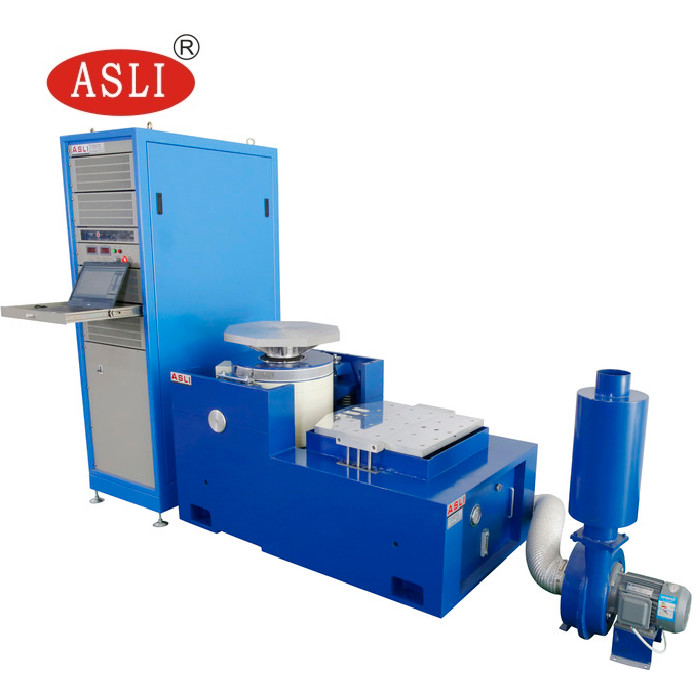

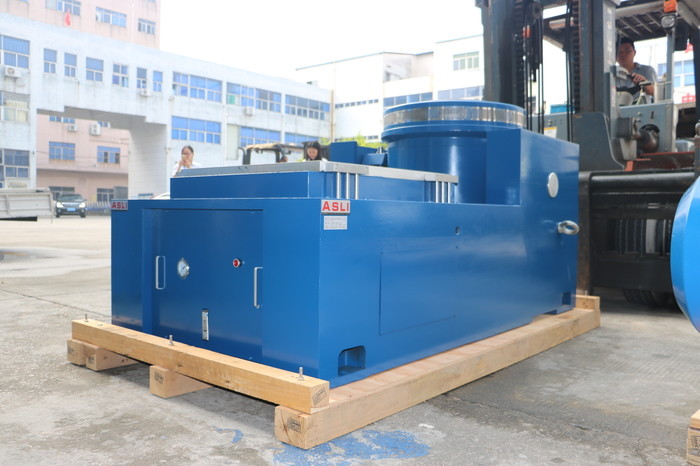

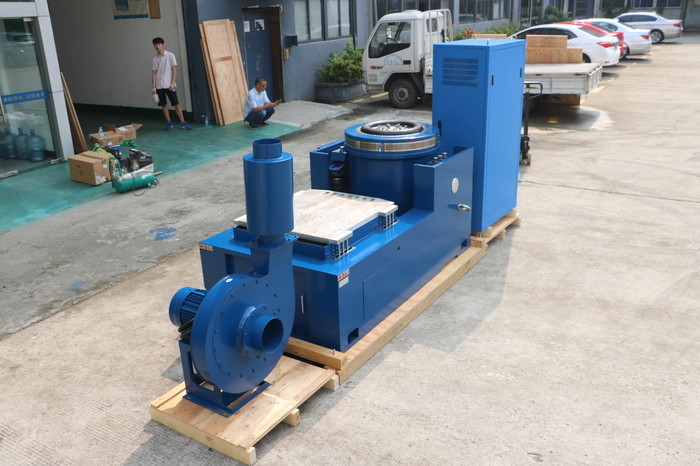

Vertical de alta frecuencia IEC61300-2-1 y máquina de prueba horizontal de la vibración de la electrodinámica
Product Details
| fuerza sinusoidal: | 3000n ~ 150000N | Dimensión: | 730*550*650 mm l*w*h o personalizado |
|---|---|---|---|
| Tamaño de la mesa: | 300*300MM | Solicitud: | autopartes |
| Fuerza: | AC380V, 3 líneas de fase 5 | Velocidad: | 1,8 m/s |
| dirección de vibración: | 3 ejes | estándar de prueba: | IEC61300-2-1 |
| Resaltar |
Máquina de prueba de la vibración 300x300m m,Máquina de prueba de la vibración de la electrodinámica,probador de la vibración 3000N |
||
Product Description
Una máquina de prueba de vibraciones es un dispositivo mecánico especializado que se utiliza para realizar pruebas de vibración en diferentes materiales, componentes y sistemas. Funciona generando vibraciones mecánicas controladas que simulan las condiciones ambientales y las tensiones operativas que un producto puede encontrar durante su uso normal o durante el transporte y almacenamiento.
La función principal de una máquina de prueba de vibraciones es determinar la resistencia mecánica, la integridad estructural y la fiabilidad del producto bajo una amplia gama de cargas dinámicas y vibratorias. La máquina somete la muestra de prueba a una serie de entradas de fuerza a diferentes frecuencias y amplitudes y mide su respuesta y comportamiento para evaluar la calidad y seguridad del producto.
Las máquinas de prueba de vibraciones pueden simular varios tipos de cargas dinámicas, incluidas vibraciones aleatorias, sinusoidales y de choque. Las máquinas suelen ser electromecánicas o hidráulicas y constan de una mesa o plataforma de vibración, un agitador o actuador y un sistema de control que sincroniza y regula la entrada de vibración.
Las principales aplicaciones de la máquina de prueba de vibraciones incluyen el desarrollo de productos, el control de calidad y las pruebas de cumplimiento, donde los productos deben cumplir normas y regulaciones específicas. La máquina puede simular diversas condiciones ambientales, como temperatura, humedad y altitud, lo que ayuda a los ingenieros a identificar fallos de diseño y mejorar el rendimiento del producto.
En general, la función de la máquina de prueba de vibraciones es proporcionar un medio fiable y repetible para probar la durabilidad y el rendimiento del producto en condiciones simuladas del mundo real y ayudar a mejorar la calidad y la seguridad del producto.
- Modelo: ES-1, ES-2, ES-3 … ES-350
- Fuerza sinusoidal nominal (N): 1.000 a 3.500.000
- Fuerza aleatoria nominal (N): 1.000 a 3.500.000
- Rango de frecuencia (Hz): 3 a 3.500
- Aceleración nominal (m/s²): 400 a 1.000
- Velocidad nominal (m/s): 1,2 a 1,8
- Desplazamiento nominal (p-p, mm): 25 a 51
- Carga máx. (kg): 70 a 4.500
- Bobina móvil (kg): 2,5 a 300
- Dimensión de la bobina móvil (mm): 150 a 870
- Dentro de un banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento del banco de la máquina completa.
- El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, convenientes para instalar y ajustar.
- Pista de presión estática, en V, con capacidad de resistencia a la pendiente y a la carga sesgada.
- Bomba de aceite incorporada, buena estructura y fácil operación.
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las partes móviles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
El banco extendido vertical VT y las abrazaderas especificadas, calculados con precisión, diseño elaborado, para garantizar que el cliente obtenga el mejor rendimiento según lo perfecto.
| Modelo | Peso (kg) | Frecuencia máx. (Hz) | Tamaño del banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Product Highlights
El probador de vibración electrodinámica IEC61300-2-1 ofrece pruebas de 3 ejes, fuerza sinusoidal 3000N-150000N, velocidad de 1,8 m/s y mesa de 300x300 mm. Ideal para autopartes, garantiza durabilidad y cumplimiento. Tamaños personalizados disponibles para diversas necesidades industriales.
