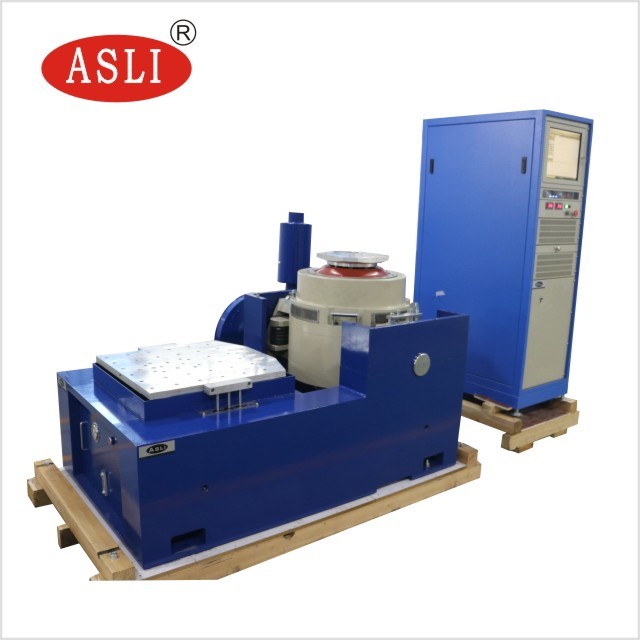

EN 60068-2-64 Equipo de ensayo de vibración aleatoria estándar para baterías de arranque
Product Details
| fuerza sinusoidal: | 10000N | Velocidad: | 1,8 m/s |
|---|---|---|---|
| Desplazamiento: | 51mm | Frecuencia: | 3~3000hz |
| cargando: | El peso total es de: | aceleración: | 100G |
| armadura: | 240 mm | ||
| Resaltar |
Baterías de arranque Equipo de ensayo de vibración aleatoria,Equipo de prueba al azar de la vibración,EN 60068-2-64 Probador de vibraciones aleatorias |
||
Product Description
Este sistema de agitación de vibración de alta frecuencia está diseñado para realizar pruebas sinusoidales, aleatorias de banda ancha y de espectro de respuesta a choques en los ejes X, Y y Z.Es ampliamente utilizado en la defensa nacional., armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

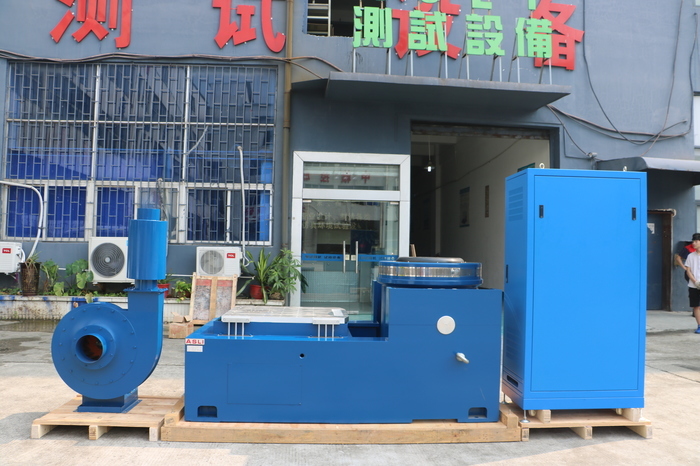

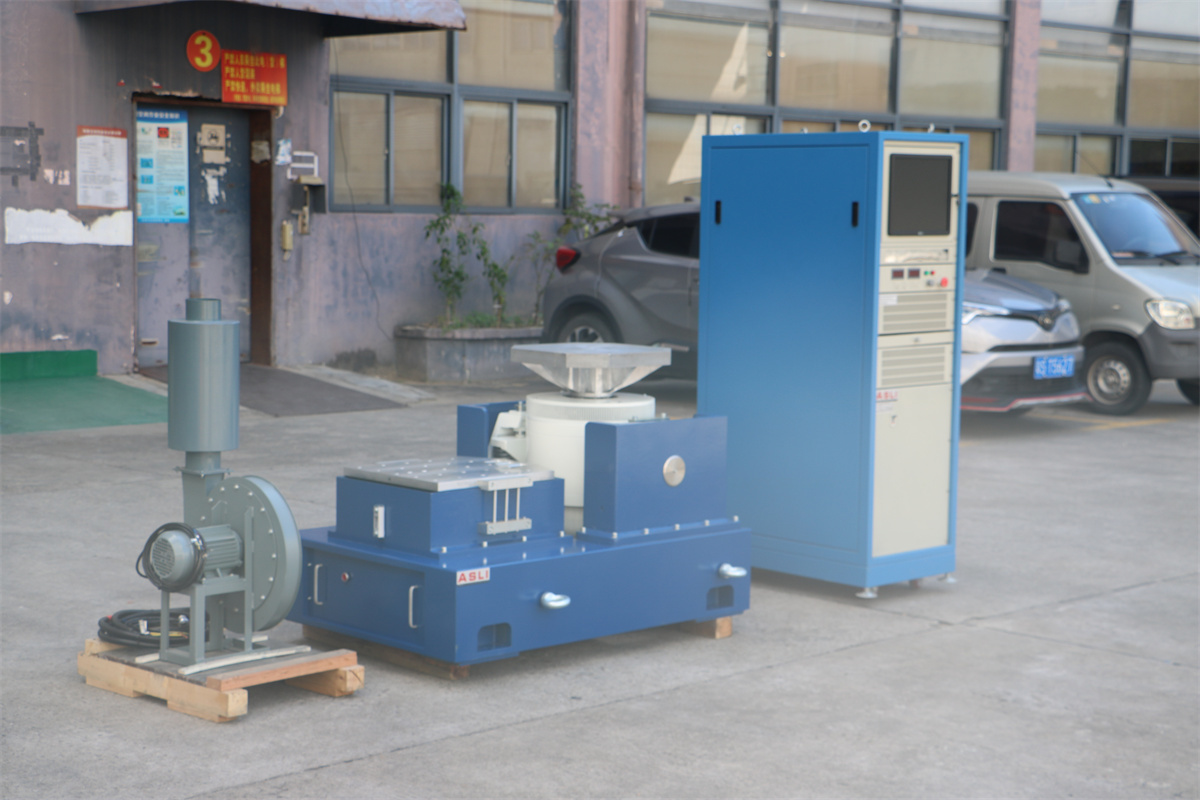

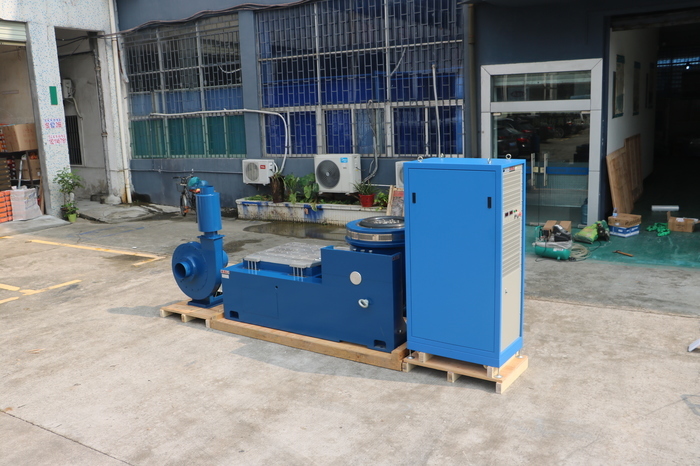

- Generador de vibraciones 1 juego
- Regulador de vibración 1 juego
- Cámara de conexión de comunicaciones 1 conjunto
- Amplificador de potencia DA-10 1 juego
- Potencia de excitación 1 pc
- Software del controlador 1 juego
- Sistema de refrigeración 1 juego
- Computación industrial 1 juego
- Impresora a color 1 juego (opcional)
- Sensor de aceleración (incluida la línea de salida)
- Instalación de vibración 1 juego (opcional, según la muestra de ensayo)
- La estructura de doble circuito magnético asegura una alta intensidad de campo magnético y reduce la fuga de flujo.
- El muelle de tipo U, los rodillos y el rodamiento lineal proporcionan una fuerte resistencia contra la carga de desviación.
- Los muelles de aire se utilizan para el aislamiento de vibración. El sistema de vibración funciona de manera estable incluso bajo una carga pesada, sin necesidad de cimientos especiales.
- Los dispositivos de protección se proporcionan para condiciones de sobrecalor, sobrecarga, sobrecorriente, sobrevoltura y sobre desplazamiento.y pérdida de faseLa protección de la potencia del accionamiento incluye la limitación de corriente, el arranque suave, la sobre-temperatura, el cortocircuito y la protección contra fallas del módulo.
- Capaz de completar pruebas sinusoidales, aleatorias y de impacto ambiental.
- Se admite una baja sensibilidad a las fluctuaciones de voltaje ¥ ≤ ± 10%.
- Se admite una baja sensibilidad a la resistencia de puesta a tierra de ≤4Ω.
- Alta fiabilidad, especialmente adecuada para el funcionamiento a largo plazo.
- Fuerza nominal: fuerza senoidal 10000 N; fuerza aleatoria 10000 N; fuerza de choque 20000 N
- Rango de frecuencia: 3 Hz a 3000 Hz; frecuencia fija, barrido hacia adelante y hacia atrás, seno, aleatorio, choque
- Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
- Tiempos de frecuencia de barrido: 1 a 32767
- Tiempo de frecuencia de barrido: frecuencia fija / 1 ‰ 3600 minutos; se pueden mostrar curvas de frecuencia de barrido
- Aceleración máxima: 1000 m/s2 (sin carga)
- Velocidad máxima: 1,8 m/s
- El desplazamiento máximo: 51 mm p-p (sin carga), doble pico
- El desplazamiento de impacto: 51 mm
- Peso de la bobina móvil: 14 kg
- Onda de vibración: seno, aleatorio, choque
- Diámetro de la bobina móvil: Φ240 mm
- Dimensión del sistema de vibración: W1060 × H750 × D845 mm
- Peso del sistema de vibración: 960 kg
- Expansión vertical de 600 mm × 600 mm y mesa de deslizamiento horizontal de 600 mm × 600 mm
El controlador de vibración es el diseño más reciente de nuestra compañía, adoptando una arquitectura de sistema distribuido avanzado internacional.Su núcleo es el último procesador de alta velocidad de 32 bits de la serie TMS320 de TILos informes de prueba se generan automáticamente en formato Word. Durante o después de la prueba, el informe se puede editar y luego generarse automáticamente o manualmente.
- Esqueleto de círculo dinámico bien diseñado con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y racional.
- Los rodamientos de rodillos de rodillos, rectos y orientados a la rigidez del cuerpo compuesto orientado a la importación, con capacidad de carga excéntrica.
- Fundamento de aislamiento Trunnion dedicado al aislamiento de vibraciones, con instalación móvil conveniente.
- La tecnología avanzada en todo el sistema garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del rodamiento reducen el globo, aumentando la capacidad de soporte de la mesa de vibración y mejorando el rendimiento de baja frecuencia.
Si necesita más información sobre el equipo de ensayo de vibración aleatoria estándar EN 60068-2-64 para baterías de arranque, no dude en hacernos saber.
