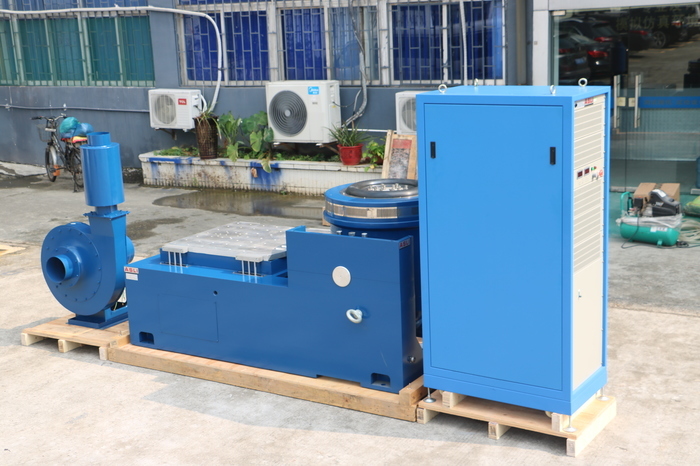

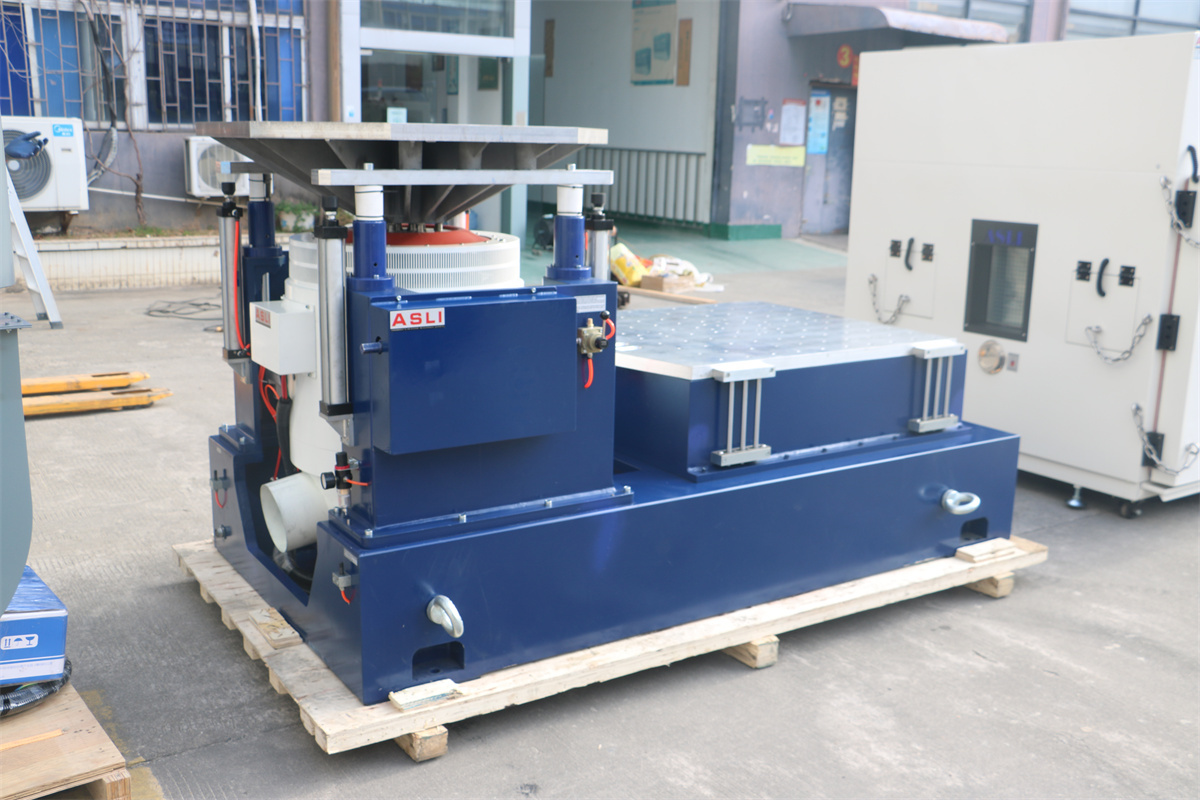

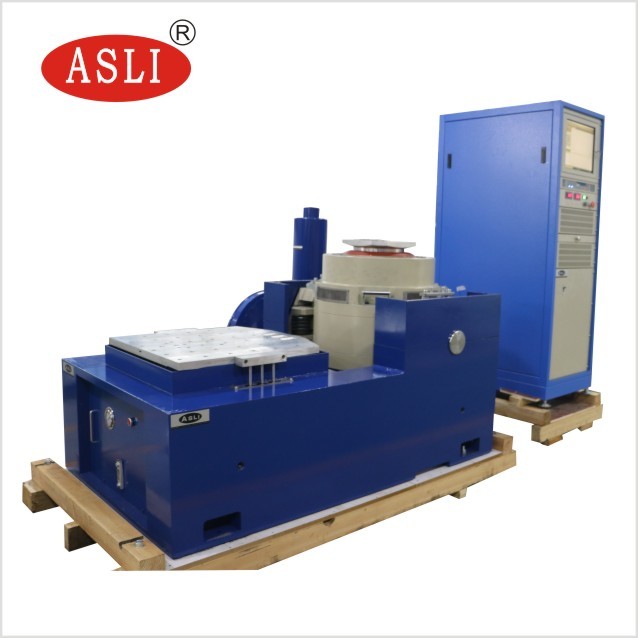

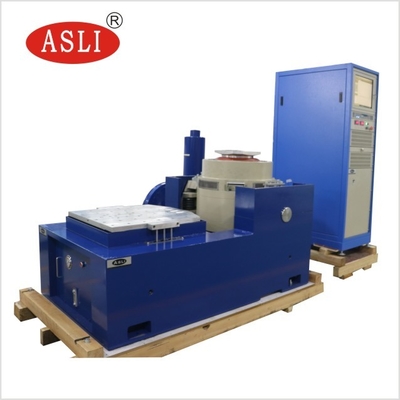

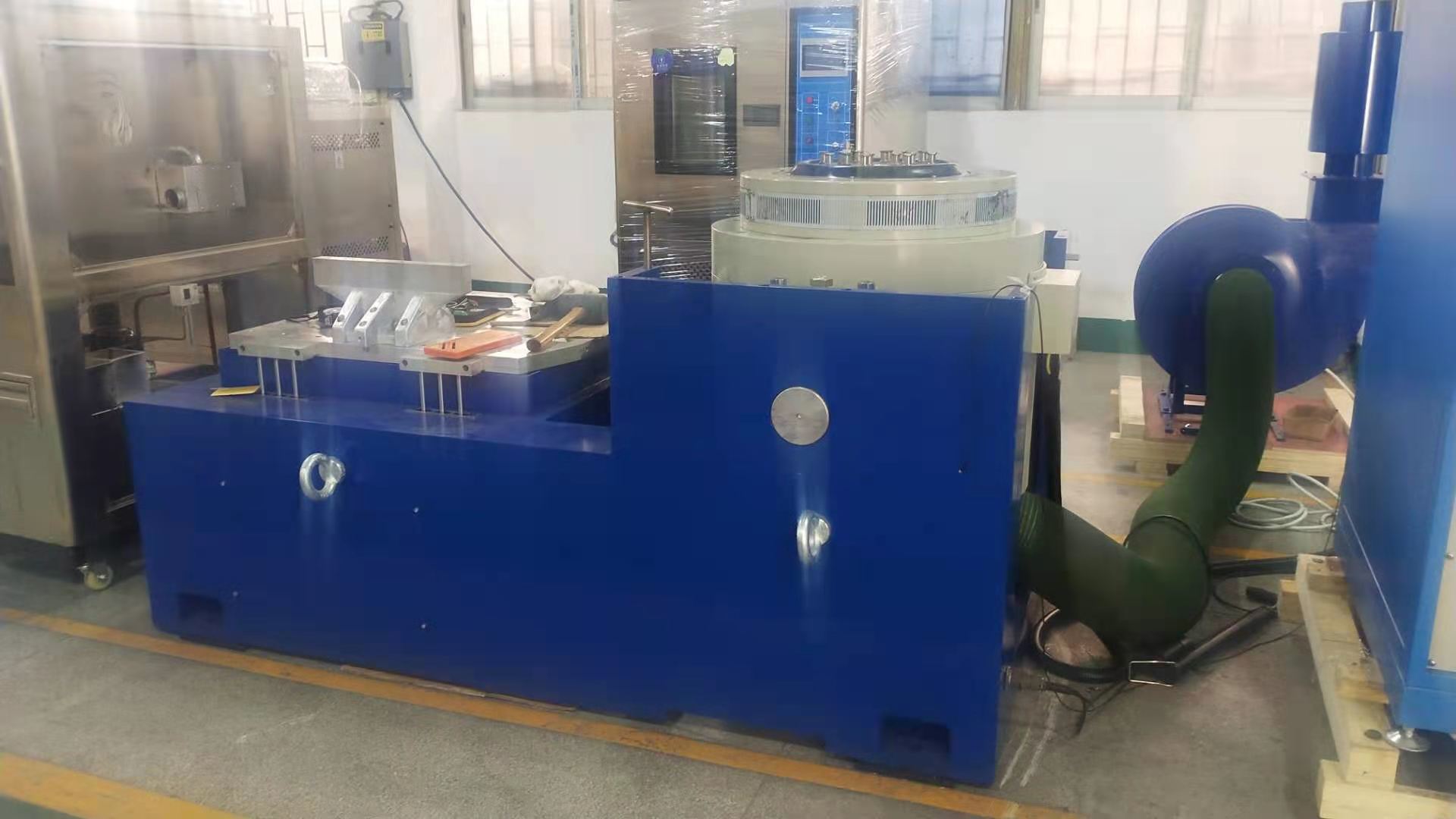

Sistema de prueba de vibración electrodinámico refrigerado por aire, mesa vibratoria de 3 ejes
Product Details
| Fuerza de vibración: | Las demás: | Dirección de vibración: | horizontal vertical |
|---|---|---|---|
| Aplicación: | autopartes | El desplazamiento: | de una longitud superior o igual a 50 mm |
| Tamaño de la mesa: | 1000*1000 mm | Tipo: | Frecuencia alta |
| Resaltar |
Mesa vibratoria electrodinámica de 3 ejes,Agitador de vibración de 3 ejes refrigerado por aire,Mesa vibratoria de prueba de 3 ejes |
||
Product Description
El Sistema de Prueba de Vibrador Electrodinámico Refrigerado por Aire es una mesa vibratoria de 3 ejes de alto rendimiento diseñada para pruebas rigurosas de resistencia a la vibración. Se implementa ampliamente en las industrias de defensa, aviación, aeroespacial, comunicaciones, electrónica, automotriz, electrodomésticos y otras industrias exigentes. El sistema está diseñado para descubrir fallas en etapas tempranas, simular condiciones de operación del mundo real y validar la integridad estructural con una confiabilidad notable.
El equipo admite modos de onda sinusoidal, FM, barrido, programable, multiplicador de frecuencia, logaritmo, aceleración máxima, modulación de amplitud y control de tiempo. Ofrece control de computadora de función completa con configuraciones simples de aceleración fija y amplitud fija. Cada unidad se somete a pruebas de operación continua sin fallas durante tres meses para garantizar un rendimiento estable y una calidad confiable.
- Modos de prueba: Se pueden ajustar múltiples modos: sinusoidal, aleatorio, búsqueda y permanencia de resonancia, impacto típico y modos de simulación de carretera.
- Aplicaciones: Aviación, aeroespacial, armas, barcos, comunicaciones, automotriz, electrónica, eléctrica, electrodomésticos y otros campos.
Descargar: Soporte de Prueba de Vibración de Alta Frecuencia ES-30 (PDF)
| Modelo | Fuerza Sinusoidal Nominal (N) | Fuerza Aleatoria Nominal (N) | Rango de Frecuencia (Hz) | Aceleración Nominal (m/s²) | Velocidad Nominal (m/s) | Desplazamiento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvil (Kg) | Dimensión de la Bobina Móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |

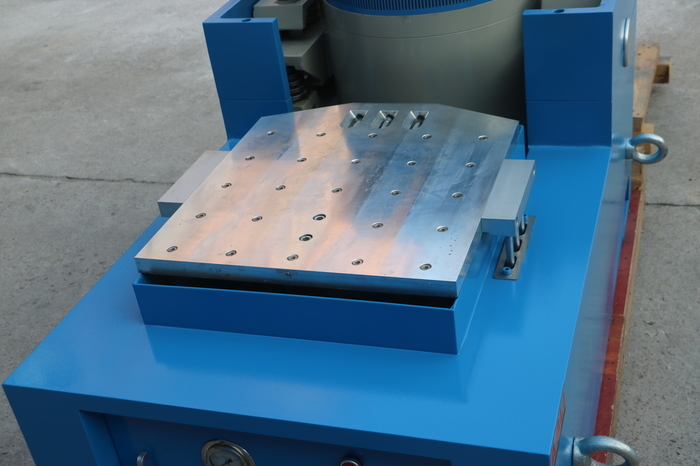

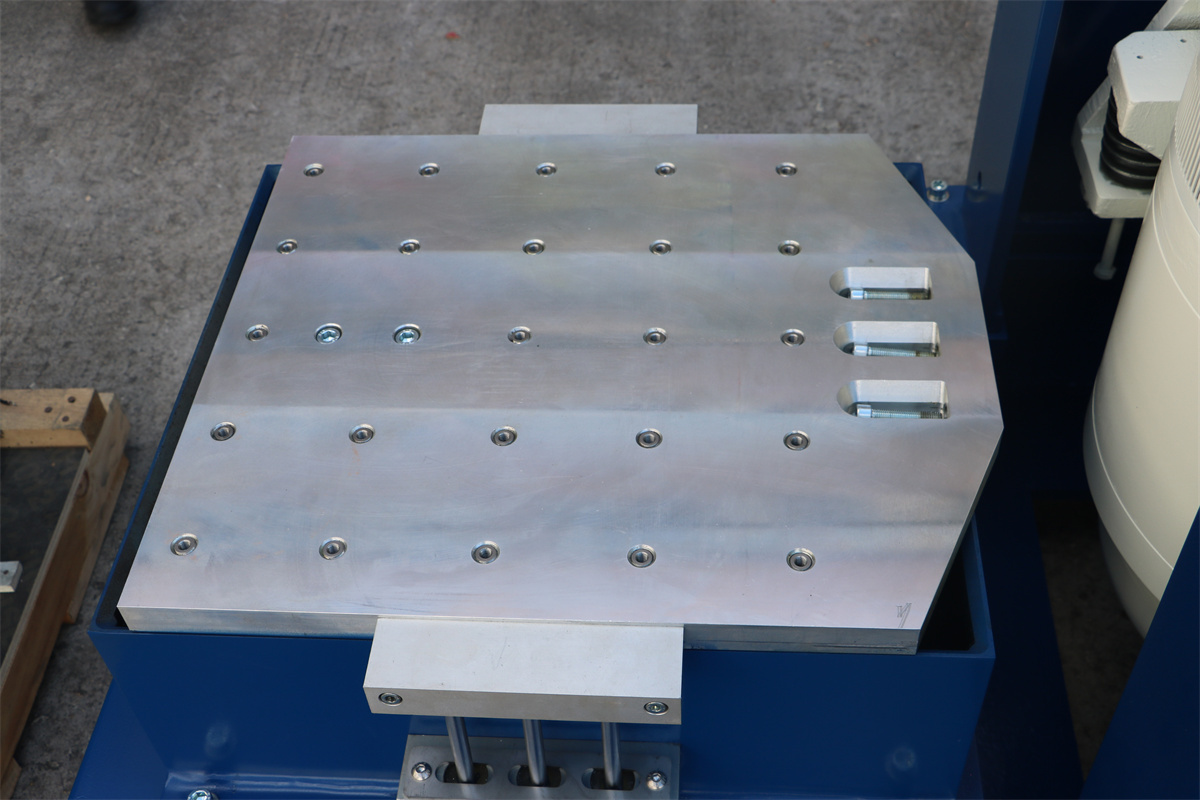

| Tamaño de la Mesa | 1000 × 1000 mm |
|---|---|
| Material | Aleación de aluminio |
| Espesor | 40 mm |
| Frecuencia Máx. de Trabajo | Sinusoidal 1000 Hz, Aleatorio 1200 Hz |
| Tamaño del Expansor | 1000 × 1000 mm |
|---|---|
| Material | Aleación de aluminio |
| Frecuencia Máx. de Trabajo | Sinusoidal 500 Hz, Aleatorio 1000 Hz |
| Potencia Máx. de Salida | 42 kVA |
|---|---|
| Respuesta de Frecuencia | >65 dB |
| Voltaje de Salida | 100 Vrms |
| Eficiencia de Conversión | >90% |
| Potencia | 15 kW |
|---|---|
| Volumen de Aire | 0.66 m³/min |
| Presión de Aire | 0.08 kgf/cm² |
| Diámetro del Tubo de Aire | 200 mm |
Si necesita más información sobre el Sistema de Prueba de Vibrador Electrodinámico Refrigerado por Aire Mesa Vibratoria de 3 Ejes, no dude en contactarnos.
