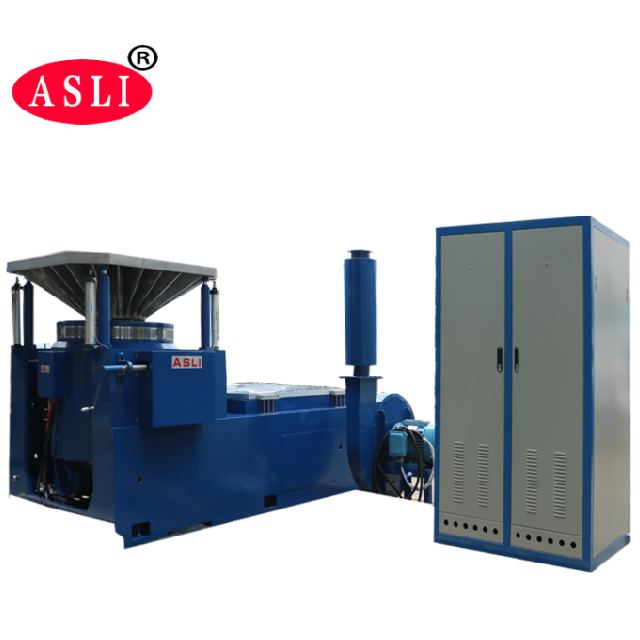

Máquina de pruebas de vibración electromagnética de alta frecuencia y gran desplazamiento MIL-STD-810H
Product Details
| Sin fuerza: | 40 kN | Velocidad: | 1.8m/s |
|---|---|---|---|
| El desplazamiento: | 85 mm | Frecuencia: | 3 ~ 2000 Hz |
| Carga: | 500KG | Aceleración: | 100g |
| Armadura: | 450 mm | Tamaño de la mesa: | 1000 x 1000m m |
| Resaltar |
Máquinas de ensayo electromagnético de gran desplazamiento,Máquina de ensayo de vibración electromagnética,Máquinas de ensayo electromagnético de alta frecuencia |
||
Product Description
Descargar: Máquina de Prueba de Vibración y Temperatura THV-Volumen (PDF)
Un agitador es un dispositivo electromagnético utilizado para pruebas de vibración para excitar la estructura bajo prueba. Se emplea comúnmente para análisis modal o pruebas de resistencia. Los agitadores de vibración están disponibles en varios diseños para adaptarse a diferentes requisitos de prueba.
El agitador de vibración electromagnético de alta frecuencia está diseñado para evaluar las frecuencias de resonancia de los diseños de productos y embalajes, y para simular la vibración aleatoria que ocurre durante la distribución o en entornos de uso. La máquina es fácil de operar y puede realizar una amplia gama de pruebas de vibración de acuerdo con las especificaciones gubernamentales, industriales y corporativas.
- Una estructura combinada de cámara de prueba y sistema de refrigeración que presume de un diseño compacto y elegante; consola independiente.
- Operación conveniente; unidad compresora de refrigeración original y sus accesorios principales importados del extranjero.
- Controlador de pantalla táctil a color LCD importado capaz de control automático de programas de temperatura y humedad.
- Equipado con interfaz de telecomunicaciones RS-232. Para satisfacer las demandas únicas de los clientes, los usuarios pueden elegir entre diferentes modelos de bancos de prueba de vibración para garantizar un buen rendimiento de enfriamiento.
- Sistema de sellado de calor y aire; este banco de vibración también presume de un notable efecto de equipo de prueba de fiabilidad de vibración mecánica y vibración de choque.
| Modelo | Fuerza Senoidal Nominal (N) | Fuerza Aleatoria Nominal (N) | Rango de Frecuencia (Hz) | Aceleración Nominal (m/s²) | Velocidad Nominal (m/s) | Desplazamiento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvil (Kg) | Dimensión de la Bobina Móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
El agitador también se puede combinar con una cámara de prueba de temperatura y humedad para pruebas ambientales integrales.
| Modelo | THV-408(A~F) | |
|---|---|---|
| Dimensión Interna | W600 × H850 × D800 (mm) | |
| Dimensión Externa | W850 × H1950 × D2100 (mm) | |
| Rango de Temperatura | Baja temperatura: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) Alta temperatura: 100°C (150°C) | |
| Rango de Humedad | 20%–98% HR (10%–98% HR / 5%–98% HR es una condición especial opcional, requiere deshumidificador) | |
| Precisión Analítica / Uniformidad de Distribución de Temperatura y Humedad | 0.1°C; 0.1% HR / ±2.0°C; ±3.0% HR | |
| Precisión de Control de Temperatura y Humedad | ±0.5°C; ±2.5% HR | |
| Velocidad de Subida / Bajada de Temperatura | Subida de temperatura aprox. 0.1–3.0°C/min / bajada de temperatura aprox. 0.1–1.5°C/min (La velocidad de bajada mínima de 1.5°C/min es una condición especial opcional) | |
| Material Interno y Externo | El material de la caja interior es acero inoxidable SUS 304#; la caja exterior es de acero inoxidable o acero laminado en frío SEE con recubrimiento de pintura. | |
| Material de Aislamiento | Materiales de aislamiento de espuma resistentes a altas temperaturas, alta densidad, cloro formiato, acetato de etilo | |
| Sistema de Refrigeración | Refrigeración por aire o por agua / compresor de un solo segmento (-40°C), compresor de doble segmento (-70°C) | |
| Dispositivos de Protección | Interruptor sin fusible, interruptor de protección contra sobrecarga para el compresor, interruptor de protección de refrigerante de alta y baja tensión, interruptor de protección contra humedad excesiva y temperatura excesiva, fusibles, sistema de advertencia de fallas, protección de advertencia de bajo nivel de agua | |
| Accesorios Opcionales | Puerta interior con orificio de operación (opcional), registrador (opcional), purificador de agua, deshumidificador | |
| Equipo de Prueba de Vibración | Elija el banco de prueba de vibración adecuado según las condiciones de prueba del cliente; los parámetros técnicos, por favor, tome como referencia los parámetros del Probador de Vibración Tipo Electrodinámico de este catálogo | |
| Potencia | AC380V trifásico 5 hilos, 50/60Hz | |
- Esqueleto dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Circuito doble magnético, baja fuga magnética, estructura compacta y diseño racional.
- Rodamientos de rodillos de varilla basculante rectos y orientación de rigidez del cuerpo compuesto orientada a la importación, capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada para uso de hormona, con instalación móvil conveniente.
- Sistema móvil avanzado para garantizar alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- Rigidez estática y rigidez dinámica del rodamiento de globo pequeño, aumentando la capacidad de carga de la mesa vibratoria y mejorando el rendimiento a baja frecuencia.
Si necesita más detalles sobre la Máquina de Prueba de Vibración Electromagnética de Gran Desplazamiento y Alta Frecuencia MIL-STD-810H, no dude en enviar su consulta.
