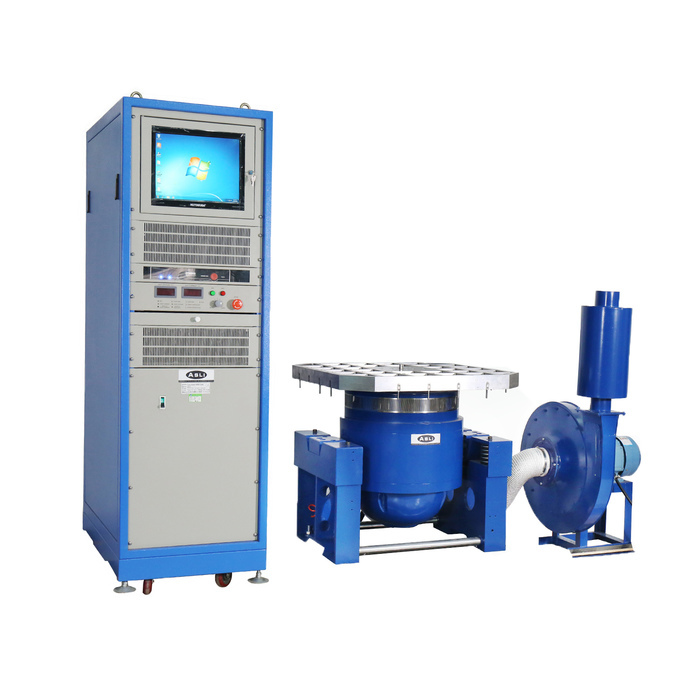

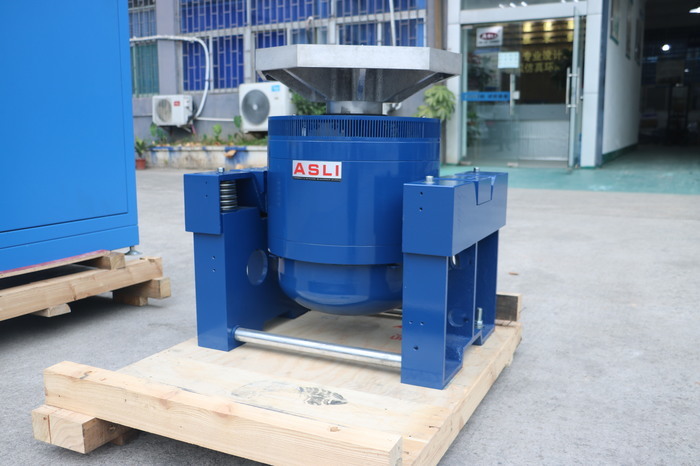

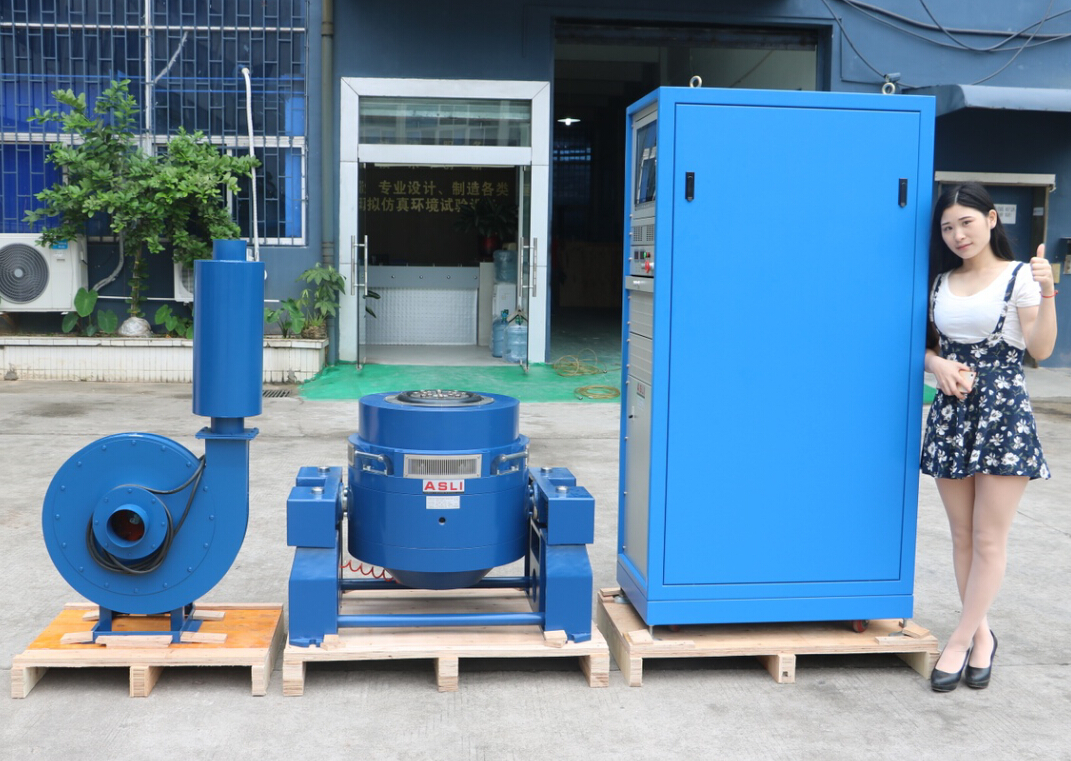

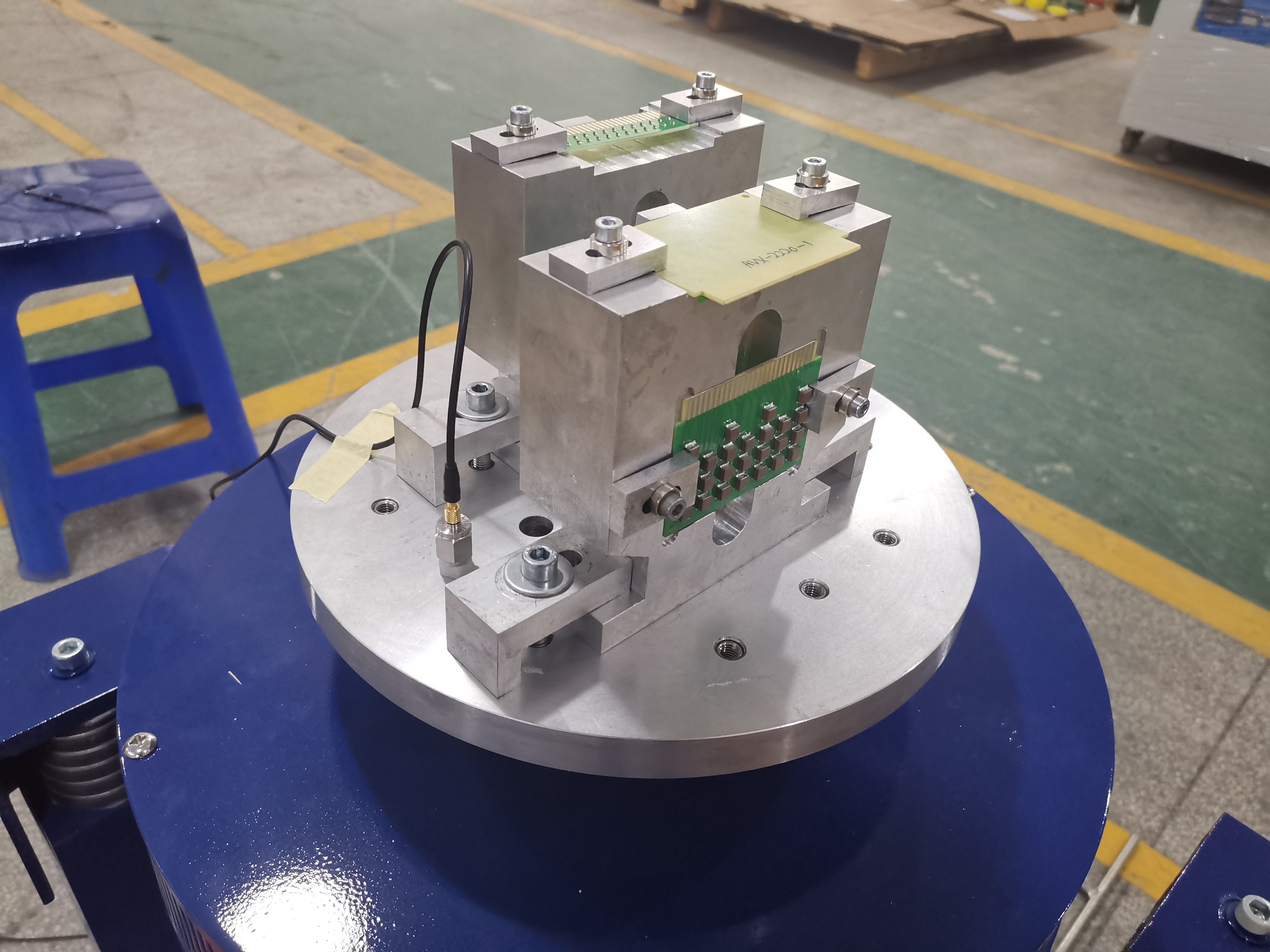

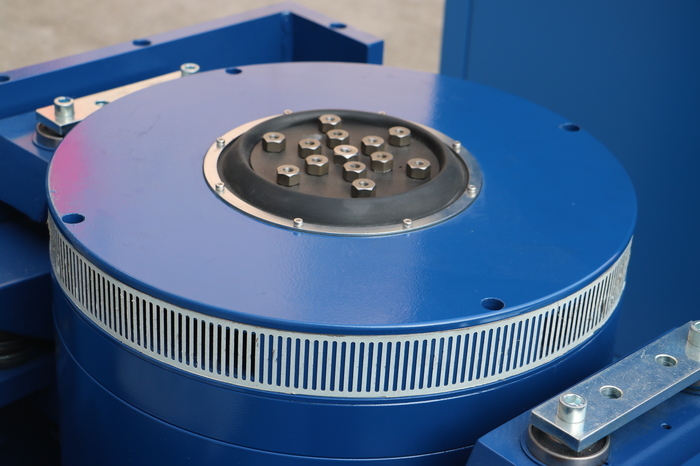

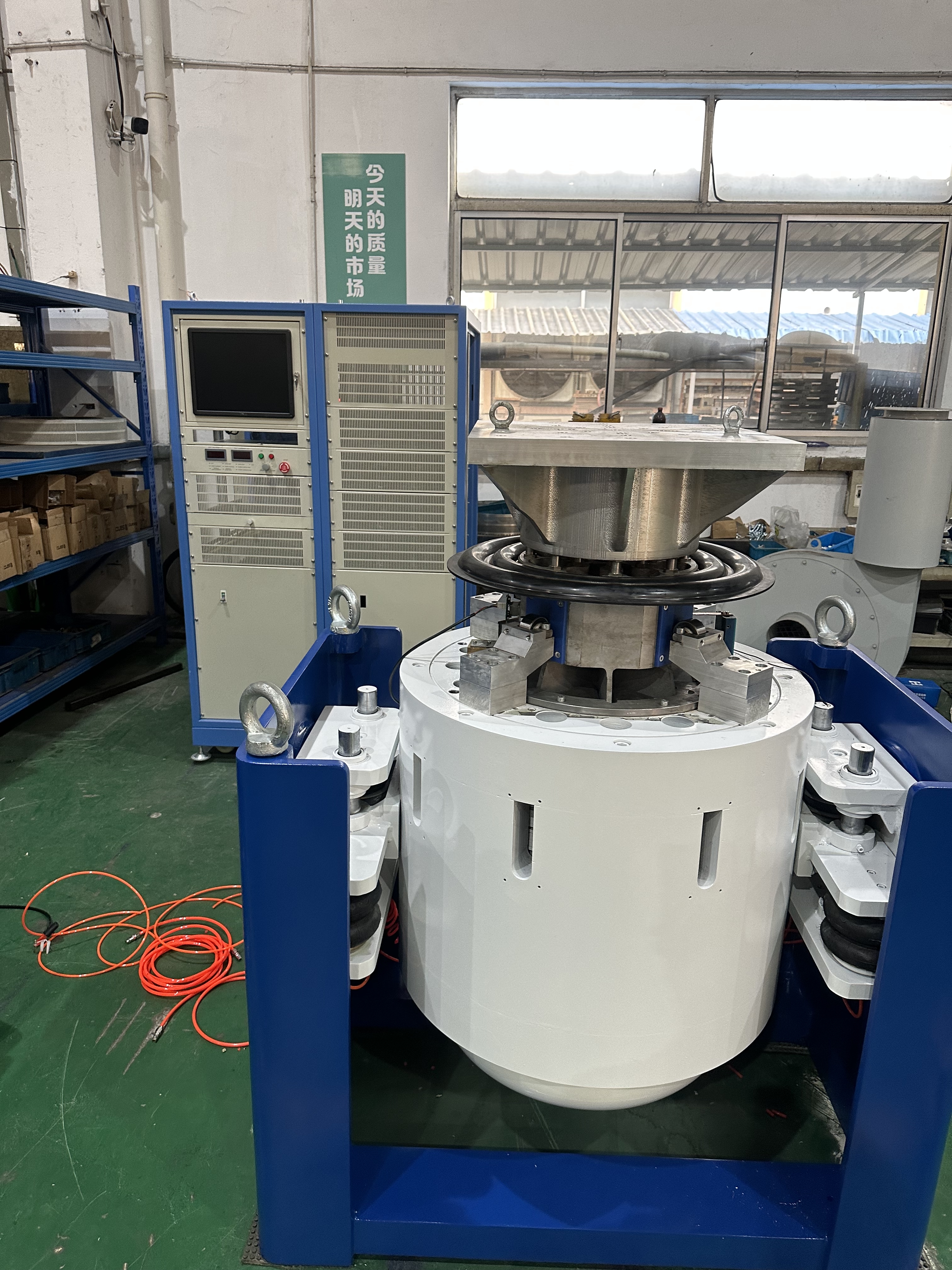

RTCA DO-227 UN68.3 Agitador electrodinámico de vibración vertical para baterías
Terminología utilizada en diversas industrias para el agitador de vibración:
Aplicación:
Somos fabricantes deAgitador electrodinámico de vibración verticalproductos de la serie, adoptaron la 'estructura de doble circuito magnético', 'círculos de acción de esqueleto autogenerados', 'Soporte Aéreo' y 'rodamientos de rodillos y guía lineal', 'aislamiento de muñones' tecnología moderna avanzada y tecnología especial, se puede completar en pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, para ser completadas por el pulso clásico (semisenoidal, trapezoidal, diente de sierra) y la prueba del espectro de respuesta al choque. Estos productos son ampliamente utilizados en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, aparatos eléctricos, comunicaciones, electrodomésticos y otros campos.
Parámetros técnicos del probador de vibración de alta frecuencia electrodinámica:
| Modelo |
Seno nominal Fuerza (N) |
Aleatorio nominal Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s2) | Velocidad nominal (m/s) |
Desplazamiento nominal (p-p)mm |
Carga máxima (Kg) | Bobina móvil (Kg) |
Dimensión de Bobina móvil (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Características del probador de vibración de alta frecuencia:
1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2. Circuito de dos imanes, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de biela rectos y orientados a la importación, orientación de la rigidez del cuerpo compuesto, capacidad de carga excéntrica.
4. Base de aislamiento de muñones dedicada al uso de hormonas, la instalación de conveniencia móvil.
5. Tecnología avanzada que se mueve alrededor del sistema para garantizar la alta fiabilidad del círculo dinámico.
6. Nuevo diseño de conductos y mejora del efecto de enfriamiento.
7. Rigidez estática, rigidez dinámica del pequeño globo del cojinete, aumentando la capacidad de la mesa de vibración, mejorando el rendimiento de baja frecuencia.
Características del soporte horizontal: (opcional)
1. Dentro del banco de carga pequeña para realizar una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
2. El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, convenientes para instalar y ajustar.
3. Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y resistencia a la carga sesgada.
Bomba de aceite incorporada, buena estructura y fácil funcionamiento.
Parámetros técnicos del expansor horizontal:
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Características del banco extendido vertical:
VT banco extendido vertical y abrazaderas especificadas, cálculo de precisión, diseño elaborado, para garantizar que el cliente adquiera el mejor rendimiento de acuerdo con la estructura perfecta, material de alta calidad
y mano de obra.
Parámetros técnicos del expansor vertical:
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Banco redondo) | 220 | 350 | Φ1200 |
Si tiene alguna consulta relacionada con SRTCA DO-227 UN68.3 Agitador electrodinámico de vibración vertical para baterías, no dude en ponerse en contacto conmigo.
