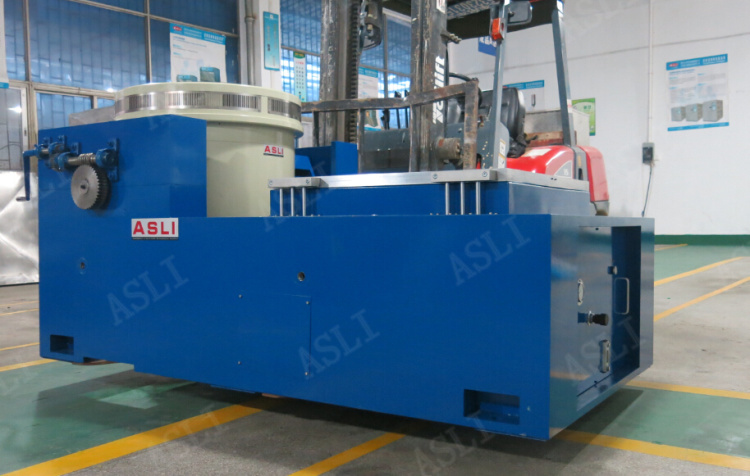

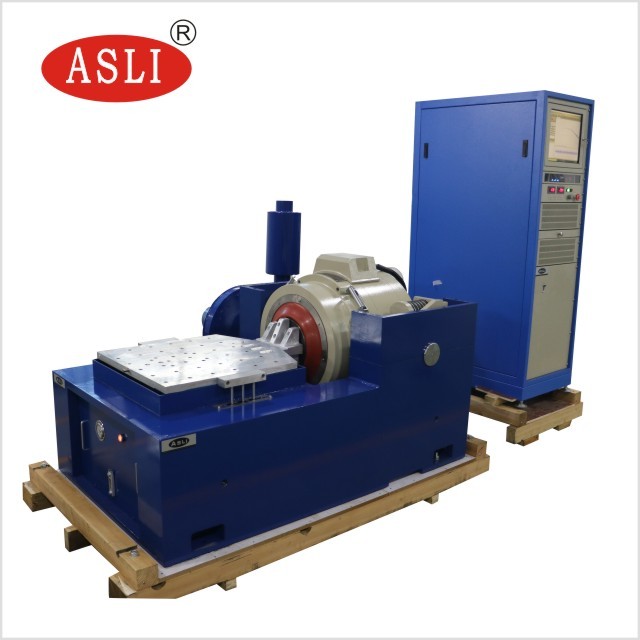

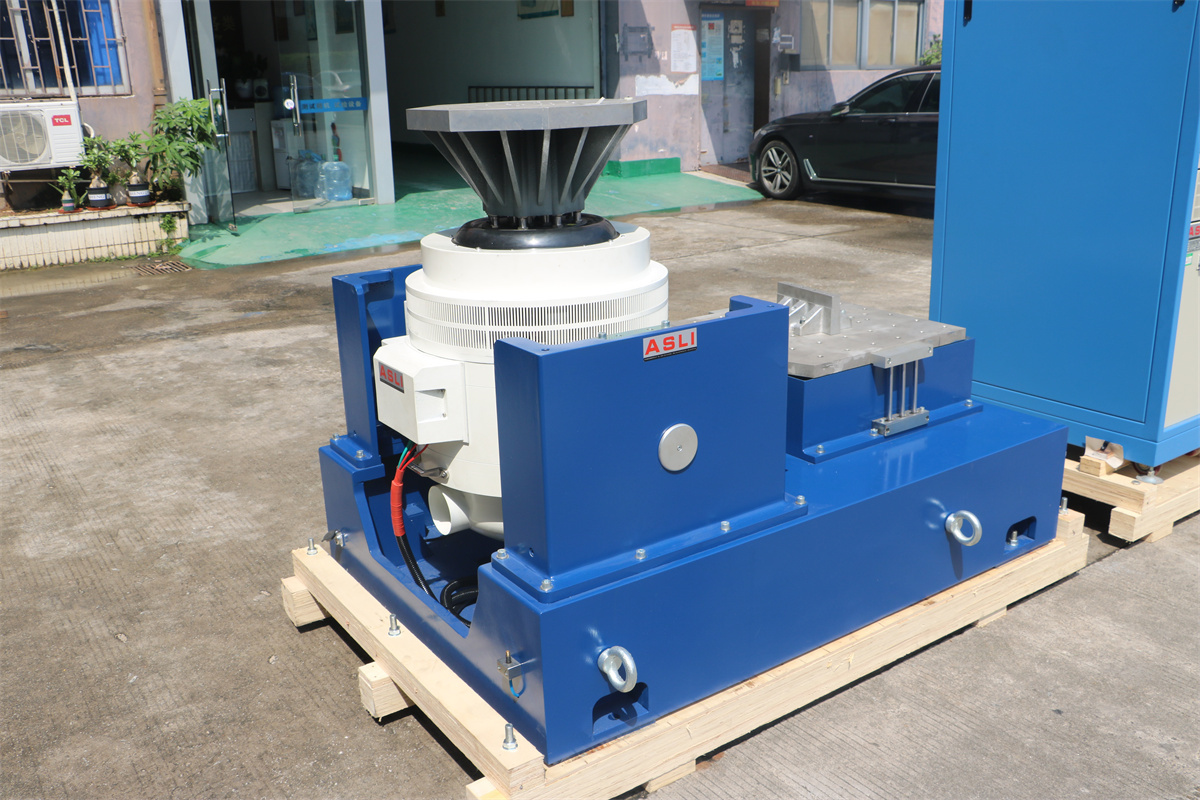

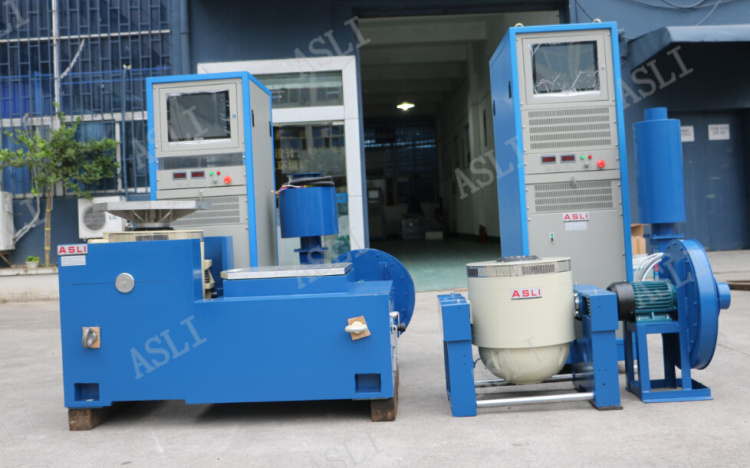

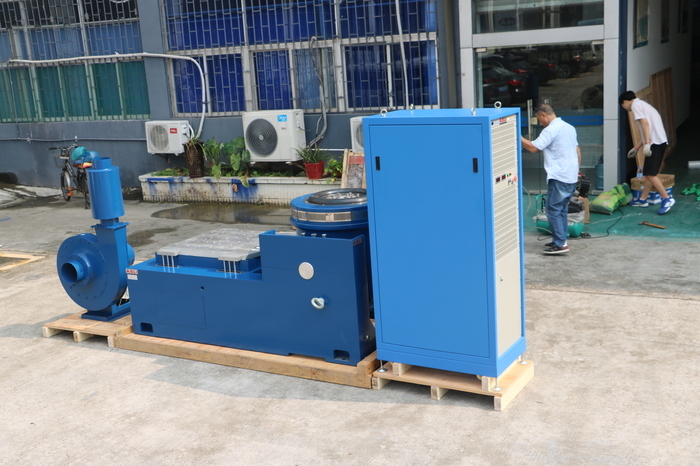

Equipo de prueba de vibración aleatoria electromagnética horizontal y vertical de eje XYZ
Aplicación
El agitador de vibración de alta frecuencia adoptó la 'estructura de doble circuito magnético', 'círculos de acción de esqueleto auto-generados', 'soporte aéreo' y 'rodamientos y guía lineal', 'aislamiento de muñón' tecnología moderna avanzada y tecnología especial, puede completarse en pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, para ser completadas por la prueba clásica de pulso (medio seno) y el espectro de respuesta a impactos. Se utiliza ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
(1) Fuerza nominal: fuerza sinusoidal 10000N; fuerza aleatoria 10000N; fuerza de choque 20000N;
(2) Rango de frecuencia: 3Hz a 3000Hz, frecuencia fija, barrido de ida y vuelta, sinusoidal, aleatoria, choque
(3) Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
(4) Veces de barrido de frecuencia: 1 a 32767
(5) Tiempo de barrido de frecuencia: frecuencia fija/individual 1-3600 minutos, se pueden mostrar las curvas de barrido de frecuencia.
(6) Aceleración máxima 1000m/s2(sin carga)
(7) Velocidad máxima: 1.8/s
(8) Desplazamiento máximo: 51mmp-p (sin carga), doble pico
(9) Desplazamiento de impacto: 51mm
(10) Peso de la bobina móvil: 14kg
(12) Onda de vibración: sinusoidal, aleatoria, choque
(13) Diámetro de la bobina móvil: Φ240 mm
(14) Dimensión del sistema de vibración: W1060xH750xD845mm
(15) Peso del sistema de vibración: 960KG

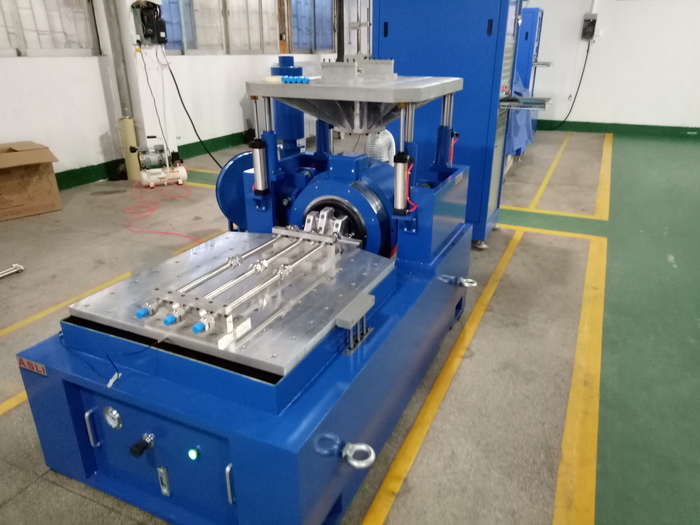

(16) Expansor vertical de 600 mm * 600 mm y mesa deslizante horizontal de 600 * 600 mm
Parámetros técnicos:
| Nombre | Mesa de vibración de embalaje/Probador de mesa de vibración para piezas de automóvil | ||||||||
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p)mm | Carga máxima (Kg) | bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Generador de vibración 1 juego
(2) Controlador de vibración 1 juego
(3) Cámara de conexión de comunicación 1 juego
(4) Amplificador de potencia DA-10 1 juego
(5) Potencia de excitación 1 ud.
(7) Software de control 1 juego
(8) Sistema de refrigeración 1 juego
(9) Ordenador industrial 1 juego
(10) Impresora a color 1 juego (opcional)
(11) Sensor de aceleración (incluye cable de salida) 1 ud.
(12) Accesorio de vibración 1 juego (opcional, según la muestra de prueba
Controlador de vibración digital
El controlador de vibración es el último diseño de nuestra empresa que adopta una arquitectura de sistema distribuido avanzada internacional, y su núcleo es el último procesador de alta velocidad de punto flotante de 32 bits de la serie TMS320 de la empresa TI. El informe de prueba se genera automáticamente en Word. Durante o después de las pruebas, el informe de prueba se puede editar y luego generar automática o manualmente.
No dude en ponerse en contacto conmigo si tiene alguna duda o necesidad sobre el equipo de prueba de vibración aleatoria electromagnética horizontal y vertical de eje XYZ.
