Sistema de prueba de vibración de alta frecuencia electrodinámica
vibration test equipment ES-20.pdf
¿Por qué es necesaria la prueba de vibración?
No es difícil de entender. La vibración puede influir en la durabilidad y confiabilidad de los sistemas o estructuras de maquinaria y causar problemas como daños, paradas anormales y fallas catastróficas. La medición de la vibración es una contramedida importante para evitar que ocurran estos problemas

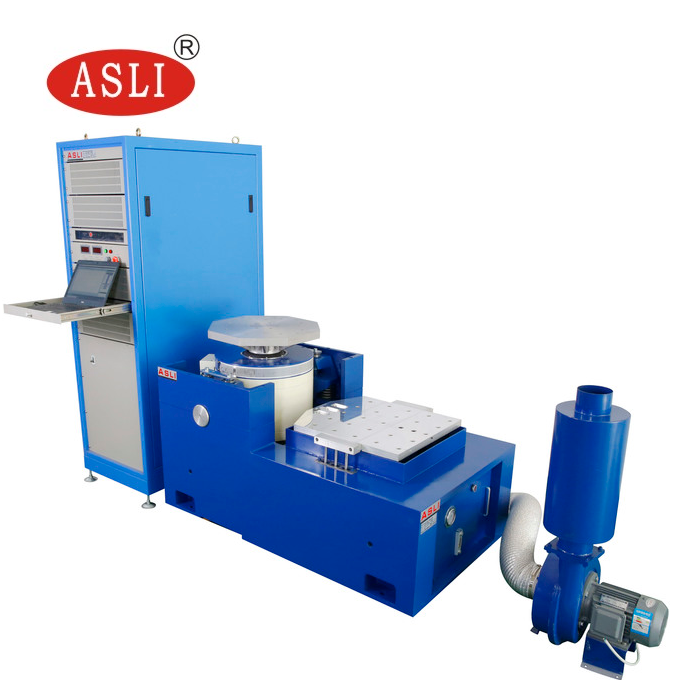

Composición del sistema de prueba
1. Generador de vibración horizontal de una pieza
2. Mesa de expansión vertical
3. Ventilador de refrigeración con silenciador
4. Amplificador de potencia de conmutación digital
5. Instrumento de medición y control de vibración multifunción.
Especificación
| Nombre | Sistema de prueba de vibración de alta frecuencia electrodinámica | ||||||||
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máxima (Kg) | Bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Si tiene alguna duda o necesidad sobre el Sistema de prueba de vibración de alta frecuencia electrodinámica, no dude en contactarnos.
