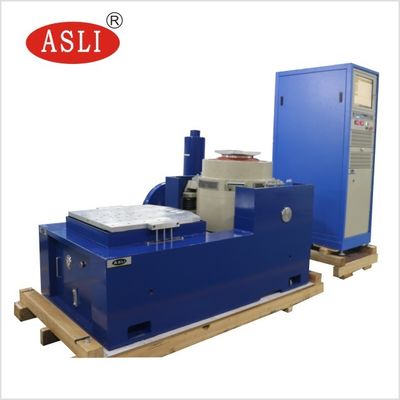

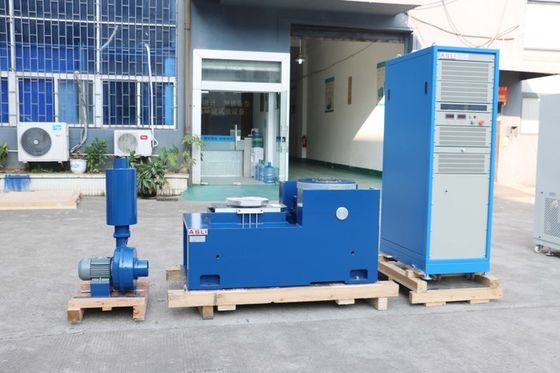

Simulación de transporte Agitador de vibración electromagnética de alta frecuencia con tabla horizontal
El sistema de ensayo de vibración puede cumplir las siguientes normas de ensayo:
Las normas de calidad se aplican a los productos que se fabrican en el mercado de la Unión.
Aplicación
Máquina de ensayo de vibración de alta frecuencia / sistema de agitación vertical Aplicar para la norma de ensayo ISTA MIL STD de IEC adoptó la "estructura de circuito doble magnético", "círculos de acción de esqueleto autogenerados","Soporte aerotransportado" y "rodamientos de rodillos y guía lineal"El "aislamiento de trunnion" es una tecnología moderna avanzada y especial, que puede completarse en pruebas de vibración sinusoidal de tres ejes X, Y y Z y pruebas de vibración aleatoria de banda ancha.que se completará mediante el ensayo clásico (medio seno) del espectro de respuesta al pulso y al choqueEs ampliamente utilizado en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
Parámetros técnicos:
| Especificación del sistema | |||
| Modelo del sistema: | Las demás | ||
| Rango de frecuencia: | 3 ~ 3500 | ||
| Fuerza nominal | El seno N | 60000 | |
| N aleatorio | 60000 | ||
| Choque N | 120000 | ||
| Acción máxima. | Sinus (m/s2) | 1000 | |
| Se aplicará el método de ensayo de la velocidad de rotación. | 1000 | ||
| Choque ((m/s2) | 2000 | ||
| El máximo Vel. | Sinus (m/s2) | 1.8 | |
| Choque ((m/s2) | 1.8 | ||
| Disp máximo. | Viajes máximos mm (p-p) |
51 | |
| Envase de movimiento | 60 kilos | ||
| Dimensión de la bobina móvil | Diámetro 40 mm | ||
| Tabla vertical Tamaño personalizado | Seleccionar de acuerdo con el ensayo | ||
| Tamaño de la mesa horizontaltamaño personalizado | Selección de acuerdo con el ensayo | ||
| Carga máxima: | 800 kilos | ||
| Nombre | Cuadro de vibración de embalaje/probador de tablas de vibración para piezas de automóviles | ||||||||
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal ((m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
