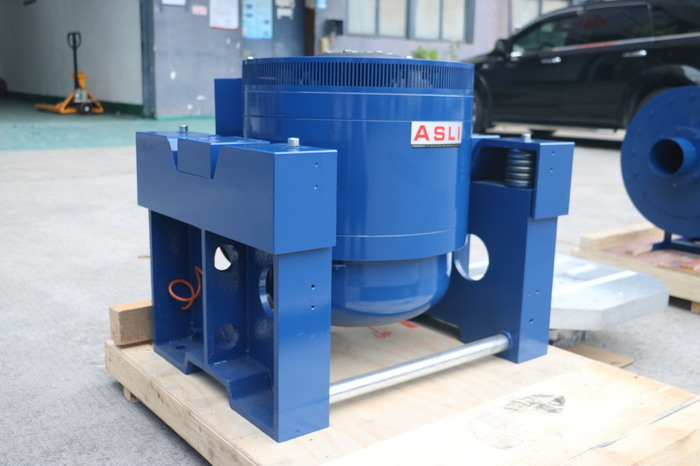

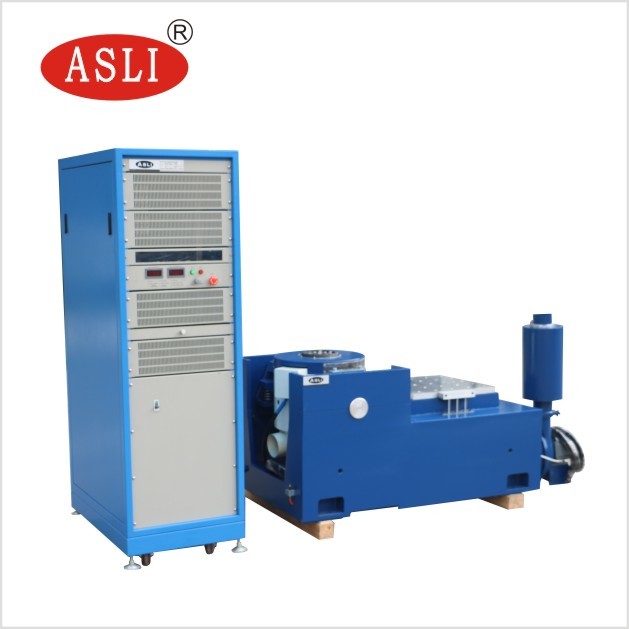

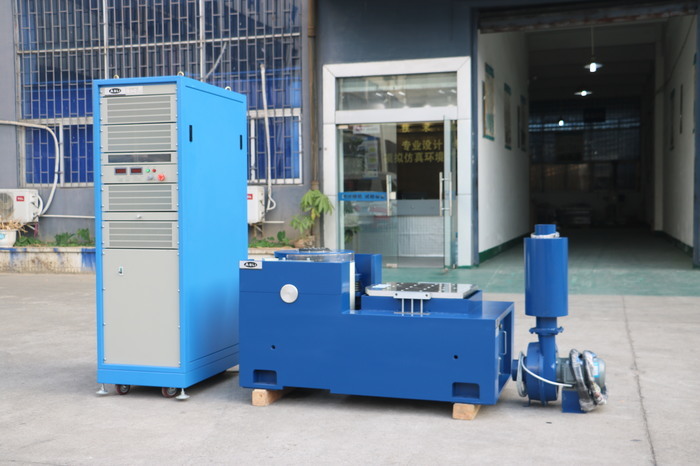

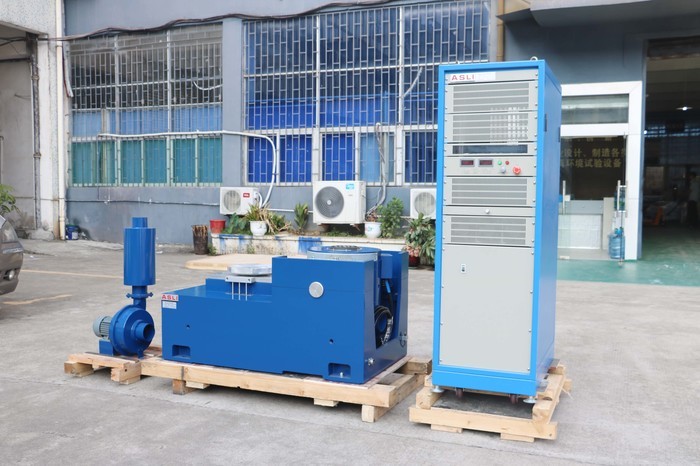

Banco de ensayo de vibración del agitador electrodinámico de alta frecuencia

Somos un fabricante de productos de la serie Electrodynamic High Frequency Vibration Shaker.Círculos de acción del esqueleto auto-generadosEstos productos pueden realizar pruebas de vibración sinusoidal de tres ejes X, Y y Z y pruebas de vibración aleatoria de banda ancha.así como las pruebas de pulso clásicas (half-sine, trapezoidal, onda de dientes de sierra) y pruebas de espectro de respuesta al choque.y de electrodomésticos.

1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2. Dos circuitos magnéticos, baja fuga de flujo magnético, estructura compacta y racional.
3. Los rodamientos de rodillos de rodillos, rectos y orientados a la rigidez del cuerpo compuesto orientado a la importación, con capacidad de carga excéntrica.
4. Fundamento de aislamiento Trunnion dedicado al uso de hormonas, con instalación móvil conveniente.
5. El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
6. El nuevo diseño del conducto mejora el efecto de enfriamiento.
7. La rigidez estática y la rigidez dinámica del pequeño globo de carga aumentan la capacidad de la mesa de vibración y mejoran el rendimiento de baja frecuencia.

1. Fuerza nominal: fuerza senoidal 3000N; fuerza aleatoria 3000N; fuerza de choque 6000N.
2. Rango de frecuencia: 3Hz a 3500Hz; frecuencia fija, barrido hacia adelante y hacia atrás, seno, aleatorio, choque.
3. Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija.
4. Tiempos de barrido de frecuencia: 1 a 32767.
5. Tiempo de frecuencia de barrido: frecuencia fija / 1 ‰ 3600 minutos; se pueden mostrar curvas de frecuencia de barrido.
6. Aceleración máxima: 1000 m/s2 (sin carga).
7. Velocidad máxima: 1,6 m/s.
8. El desplazamiento máximo: 25 mm p-p (sin carga), doble pico.
9. El desplazamiento por impacto: 25 mm.
10. Peso de la bobina móvil: 3,5 kg.
11. Dirección de vibración: vertical.
12. Onda de vibración: seno, aleatorio, choque.
13. Diámetro de la bobina móvil: Φ150 mm.
14. Las dimensiones del sistema de vibración: W750 × H599 × D680 mm.
15. Peso del sistema de vibración: 490 kg.

1. La estructura de doble circuito magnético asegura una alta intensidad de campo magnético y reduce la fuga de flujo.
2. El muelle de tipo U, los rodillos y el rodamiento lineal proporcionan una fuerte resistencia a la desviación de la carga.
3. Los muelles de aire se utilizan para el aislamiento de vibración. El sistema de vibración funciona de manera estable incluso con una carga pesada; no se necesita un cimiento especial.
4. Los dispositivos de protección de la red eléctrica cubren el exceso de tensión, el exceso de carga, el exceso de corriente, el exceso de voltaje y el exceso de desplazamiento del probador de vibraciones.bajo voltajeLa protección de la potencia del accionamiento incluye la limitación de corriente, el arranque suave, la sobre-temperatura, la corriente corta y la protección contra fallas del módulo.
5. Puede completar pruebas sinusoidales, aleatorias e impactos ambientales.
6. Este sistema tiene requisitos bajos para la fluctuación de voltaje; ≤ ± 10% es aceptable.
7. Este sistema tiene unos requisitos bajos para la resistencia a la puesta a tierra; ≤ 4Ω es aceptable.
8. Alta fiabilidad, especialmente adecuada para el funcionamiento a largo plazo.

1. Dentro de un banco de carga pequeño, se consigue una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento de todo el banco de máquinas.
2. El banco horizontal y el banco de vibración son un tipo integral, con una estructura perfecta y una instalación y ajuste convenientes.
3. Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y resistencia a la carga de sesgo.

Las abrazaderas VT verticales de banco extendido y las abrazaderas especificadas están calculadas con precisión y diseñadas cuidadosamente para garantizar que el cliente obtenga el mejor rendimiento de acuerdo con una estructura perfecta.material de alta calidad, y la mano de obra.
