Brand Name: ASLI
Model Number: Es-10
Place of Origin: Guangdong, China
Certification: CE,Third party calibration qualification report
Minimum Order Quantity: 1

Product Details


fuerza sinusoidal: 10000n Rango de frecuencia: 5 herzios a 3000Hz
Dislocación del impacto: 51 mm Peso de la bobina móvil: 14 kg
Onda de vibración: seno, aleatorio, choque Direcciones de la vibración: Vibración vertical de Vibration+Horizontal
Método de control: Amplificador fuerza al azar clasificada: 10000n
Aceleración nominal: 1000m/s2 Velocidad nominal: 1.8 m/s
Max. Loading: El peso total es de: Diámetro móvil de la bobina: Φ240
Frecuencia axial de primer orden: 3500 Hz Tipo de armadura: Ligera, alta rigidez
Pista de presión estática: Forma de V
Resaltar

10000N Sine Force Vibration Shaker System

,

5 Hz to 3000Hz Vibration Test Machine

,

51mm Impact Displacement Electrodynamics Vibration Shaker

Product Description

Resumen del producto

La máquina de prueba de la mesa de vibración del agitador de electrodinámica vertical de alta frecuencia está diseñada con una estructura de circuito doble magnético, círculos de acción de esqueleto autogenerados, soporte en el aire,rodamientos de rodillosEsta avanzada tecnología moderna permite completar las pruebas de vibración sinusoidal de tres ejes X, Y y Z, pruebas de vibración aleatoria de banda ancha,pruebas de pulso clásicas (medio seno), trapezoidal, onda de dientes de sierra) y pruebas de espectro de respuesta al choque.

Estos sistemas se utilizan ampliamente en las industrias de defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.

Capacidad de ensayo:5 Hz a 3000 Hz Frecuencia fija, barrido hacia adelante y hacia atrás, prueba de seno, aleatoria y de choque.

Aplicaciones certificadas CE

Este agitador de vibración de alta frecuencia es adecuado para probar una amplia gama de componentes automotrices y eléctricos, incluidos:

  • Aparatos electrónicos para automóviles
  • Conjuntos de contadores de motor
  • Baterías de almacenamiento para automóviles
  • Equipo eléctrico para automóviles
  • Motores para automóviles
  • Baterías dieléctricas solubles en agua
  • Las válvulas de seguridad
  • Compresores de aire acondicionado para automóviles
Especificaciones técnicas
Modelo Fuerza senoidal nominal (N) Fuerza aleatoria nominal (N) Rango de frecuencia (Hz) Aceleración nominal (m/s2) Velocidad nominal (m/s) El desplazamiento nominal (p-p) mm Carga máxima (kg) En el caso de las máquinas de la categoría M3
El número ES-3300030003 ¢350010001.6251003.5Φ150
Las demás:300030003 ¢35004001.6401209Frente de la línea
El número ES-6600060003 ¢350010001.6251806.5Frente de la línea
Las demás:600060003 ¢350010001.65125012Frente de la línea
El número ES-1010000100003 ¢ 300010001.85127014Frase de la Comisión
Las demás:20000200003 ¢ 300010001.85130030Φ320
Las demás:30000300003 ¢ 280010001.85145040Φ450
El número ES-4040000400003 ¢ 280010001.85150050Φ450
El número ES-5050000500003 ¢ 270010001.85175050Φ450

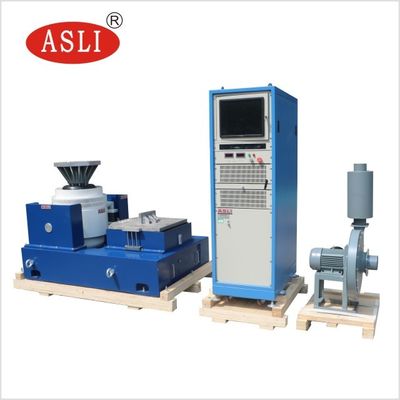

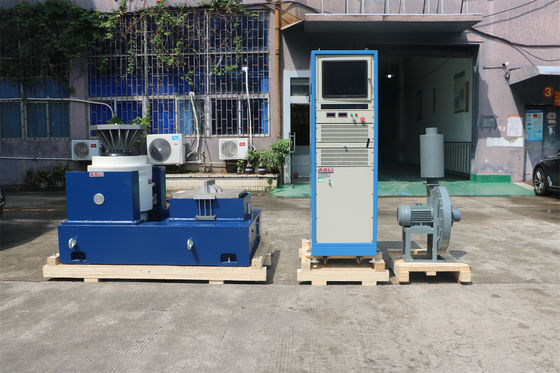

High Frequency Vertical Electrodynamics Vibration Shaker Table Test Machine — main unit front view
Características clave

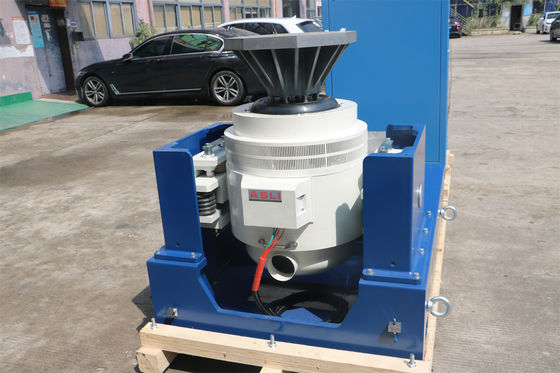

  1. Esqueleto de bobina móvil cuidadosamente diseñado con una frecuencia de resonancia axial de primer orden más alta.
  2. Armadura ligera, alta rigidez y frecuencia de hasta 3500 Hz.
  3. Control de línea de conexión por ordenador con almacenamiento de material inmediato.
  4. Muestra el gráfico de control para monitoreo en tiempo real.
  5. Baja resistencia y diseño de alto rendimiento: alta eficiencia, bajo coste.
  6. Alta fiabilidad con baja tasa de fallas.
Expansión vertical

Las abrazaderas VT verticales de banco extendido y las abrazaderas especificadas están calculadas con precisión y diseñadas cuidadosamente para garantizar que el cliente obtenga el mejor rendimiento a través de una estructura perfecta,materiales de alta calidad, y una mano de obra superior.

Vertical expander accessory for vibration shaker table with extended bench and clamps

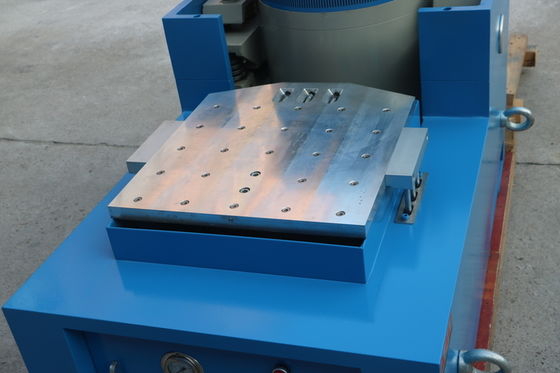

Expansión horizontal

Dentro de un pequeño banco de carga, el expandidor horizontal consigue una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento de todo el banco de máquinas.

  • El banco horizontal y el banco de vibración son un tipo integral con una estructura perfecta, que ofrece comodidad para instalar y ajustar.
  • Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
  • Bomba de aceite incorporada con buena estructura y fácil operación.
Horizontal expander accessory for vibration shaker table with V-shape static pressure track
Imágenes detalladas
Close-up detail of vibration shaker table moving coil and armature assembly Vibration shaker table control panel and computer connection interface Vibration shaker table trunnion isolation and roller bearing detail Vibration shaker table linear guidance system close-up Vibration shaker table double magnetic circuit structure detail Vibration shaker table airborne support mechanism detail Vibration shaker table full assembly with vertical expander installed Vibration shaker table testing setup with specimen mounted on horizontal expander
Otros productos
Additional testing equipment product lineup from the manufacturer

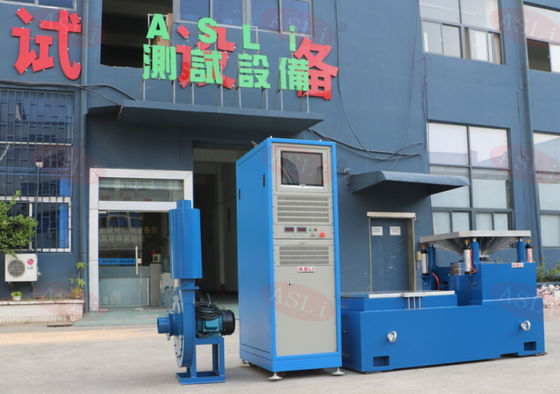

Nuestra empresa
Manufacturer facility and team for environmental and vibration testing equipment

Somos un fabricante de equipos de prueba con una larga trayectoria.Nos hemos dedicado a la simulación de equipos de prueba ambiental y máquinas de prueba de vibración mecánica y choqueLa máquina de prueba de mesa de vibración de vibración de electrodinámica vertical de alta frecuencia es uno de nuestros productos estrella, y hemos obtenido la certificación CE para esta máquina.

Embalaje y entrega
Vibration shaker table packed for shipment with protective wrapping and wooden crate
Nuestro servicio
  1. Garantía de alta calidad.
  2. Envío con documentos profesionales.
  3. Embalaje según su solicitud, con foto antes del envío.
  4. Responder dentro de las 48 horas y proporcionar una solución dentro de los 3 días hábiles.
  5. Servicio profesional de nuestros ingenieros.
  6. Período de garantía: 12 meses.
Exposición
Manufacturer exhibiting vibration shaker table test machine at an industry trade show
Si necesita más información sobre la máquina de prueba de vibración de agitación de mesa de electrodinámica vertical de alta frecuencia, no dude en ponerse en contacto con nosotros.

Product Highlights

La máquina de prueba de mesa vibratoria electrodinámica vertical de alta frecuencia ofrece una fuerza sinusoidal/aleatoria de 10000 N, rango de 5-3000 Hz, desplazamiento de 51 mm y carga máxima de 270 kg. Cuenta con una armadura ligera de alta rigidez, pista de presión estática en forma de V, vibración vertical+horizontal, prueba sinusoidal/aleatoria/de choque. Certificado CE, fabricante de 28 años, garantía de 12 meses.
