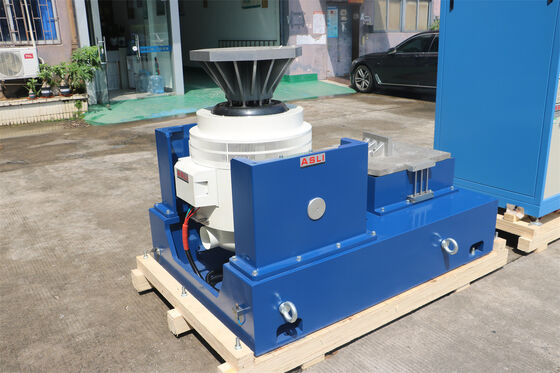

Sistema de vibración del eje 3
Normas de conformidad
IEC62133 • UL1642 • UN38.3 • GB31241
Resumen del producto
El sistema de vibración de 3 ejes está diseñado para probar una variedad de materiales de embalaje, placas de PC y productos eléctricos en condiciones de vibración simuladas.
Principio de trabajo
El probador de vibraciones funciona de manera similar a un altavoz, donde un conductor eléctrico se mueve a través de la fuerza electromagnética dentro de un campo magnético.se logra un control preciso del generador de vibracionesEl nivel máximo de aceleración está determinado por los parámetros de corriente y carga.
Parámetros de la máquina de ensayo de vibración de enfriamiento por aire
| Modelo |
Fuerza senoidal nominal (N) |
Fuerza aleatoria nominal (N) |
Rango de frecuencia (Hz) |
Aceleración nominal (m/s2) |
Velocidad nominal (m/s) |
El desplazamiento nominal (p-p) mm |
Carga máxima (kg) |
En el caso de las máquinas de la categoría M3 |
Dimensión de la bobina móvil (mm) |
| El número ES-3 |
3000 |
3000 |
3-3500 |
1000 |
1.6 |
25 |
100 |
3.5 |
Φ150 |
| Las demás: |
3000 |
3000 |
3-3500 |
400 |
1.6 |
40 |
120 |
9 |
Frente de la línea |
| El número ES-6 |
6000 |
6000 |
3-3500 |
1000 |
1.6 |
25 |
180 |
6.5 |
Frente de la línea |
| Las demás: |
6000 |
6000 |
3-3500 |
1000 |
1.6 |
51 |
250 |
12 |
Frente de la línea |
| El número ES-10 |
10000 |
10000 |
3-3000 |
1000 |
1.8 |
51 |
270 |
14 |
Frase de la Comisión |
| Las demás: |
20000 |
20000 |
3-3000 |
1000 |
1.8 |
51 |
300 |
30 |
Φ320 |
| Las demás: |
30000 |
30000 |
3 a 2800 |
1000 |
1.8 |
51 |
450 |
40 |
Φ450 |
| El número ES-40 |
40000 |
40000 |
3 a 2800 |
1000 |
1.8 |
51 |
500 |
50 |
Φ450 |
| El número ES-50 |
50000 |
50000 |
3 a 2700 |
1000 |
1.8 |
51 |
750 |
50 |
Φ450 |
Parámetros técnicos del extensor vertical
Parámetros técnicos del amplificador horizontal
Especificaciones de la máquina de ensayo de vibraciones
- Esqueleto de círculo dinámico bien diseñado con frecuencia de resonancia axial de etapa superior
- Diseño de circuito magnético dual con baja fuga de flujo magnético, estructura compacta y racional
- Rodamientos de rodillos de rodillos con orientación de rigidez del cuerpo compuesto orientada a la importación para una capacidad de carga excéntrica superior
- Fundamento de aislamiento de trunnion para una instalación móvil conveniente
- Tecnología avanzada de sistemas móviles que garantizan una alta fiabilidad del círculo dinámico
- Diseño innovador de conductos para mejorar la eficiencia de refrigeración
- Alto nivel de rigidez estática con un mínimo de rigidez dinámica, mejorando la capacidad de carga y el rendimiento de baja frecuencia

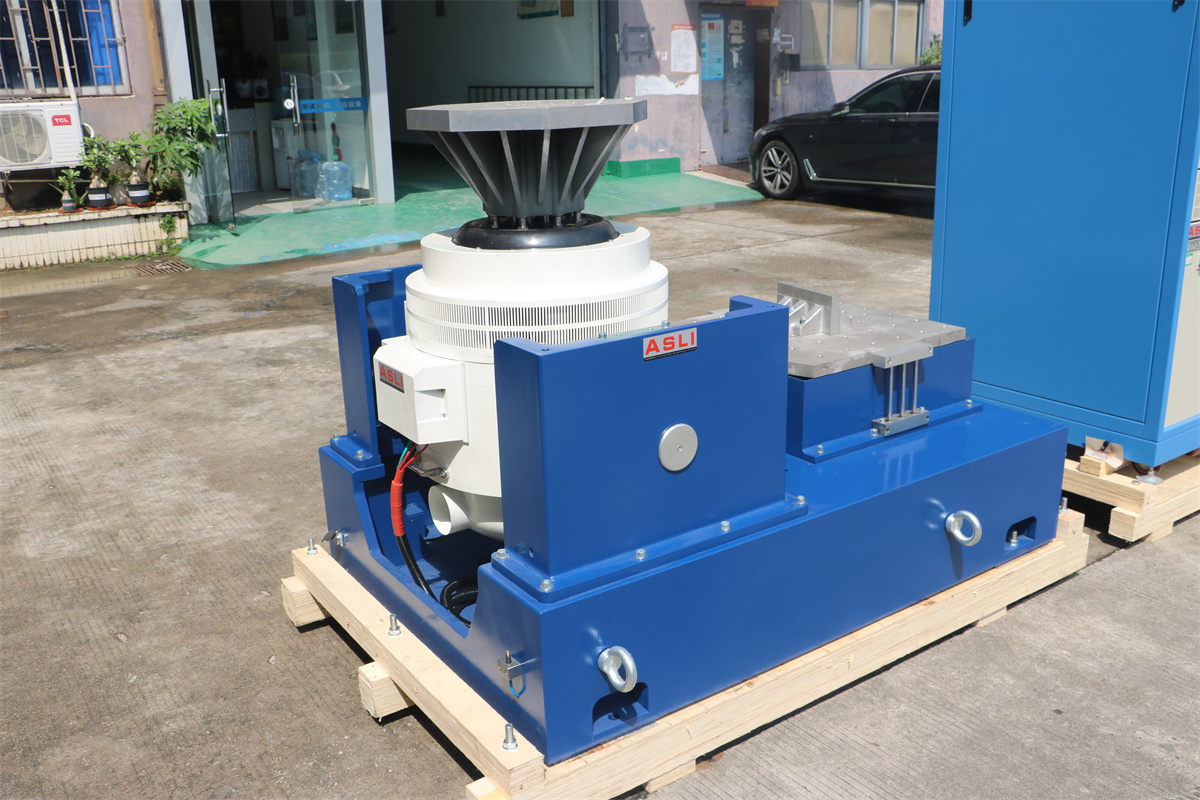

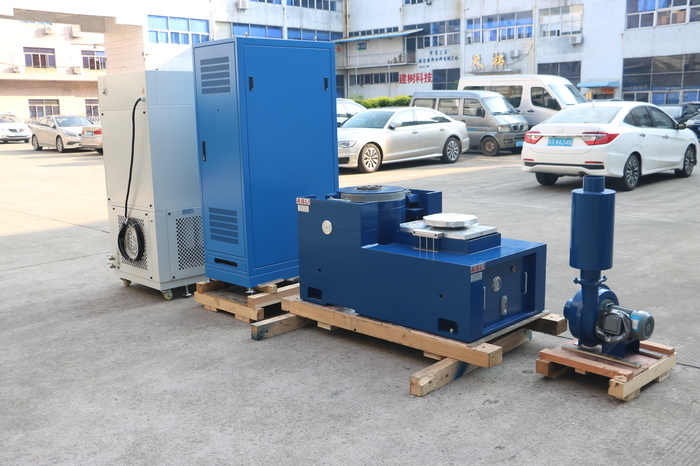

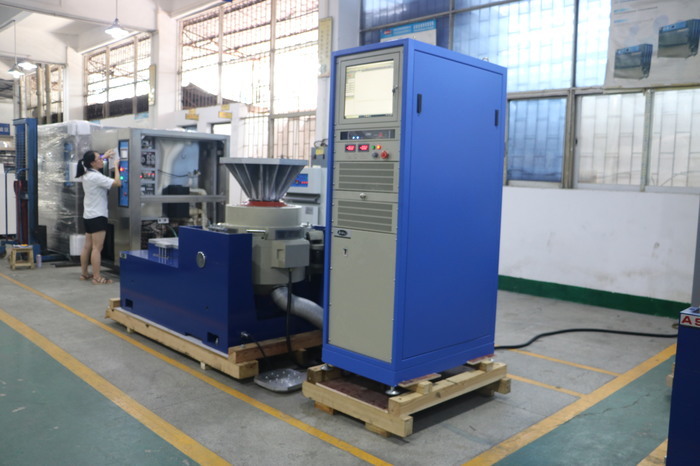

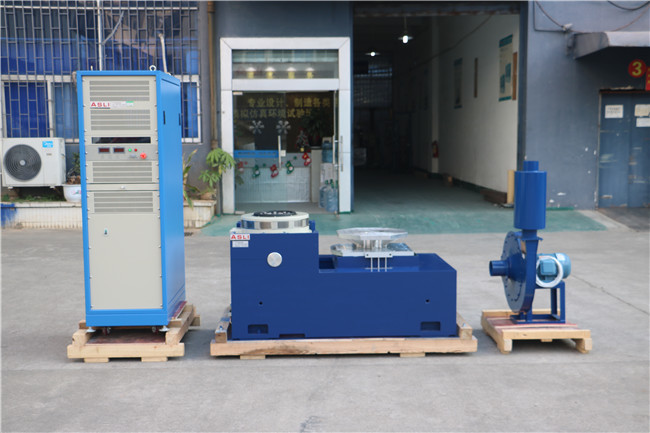

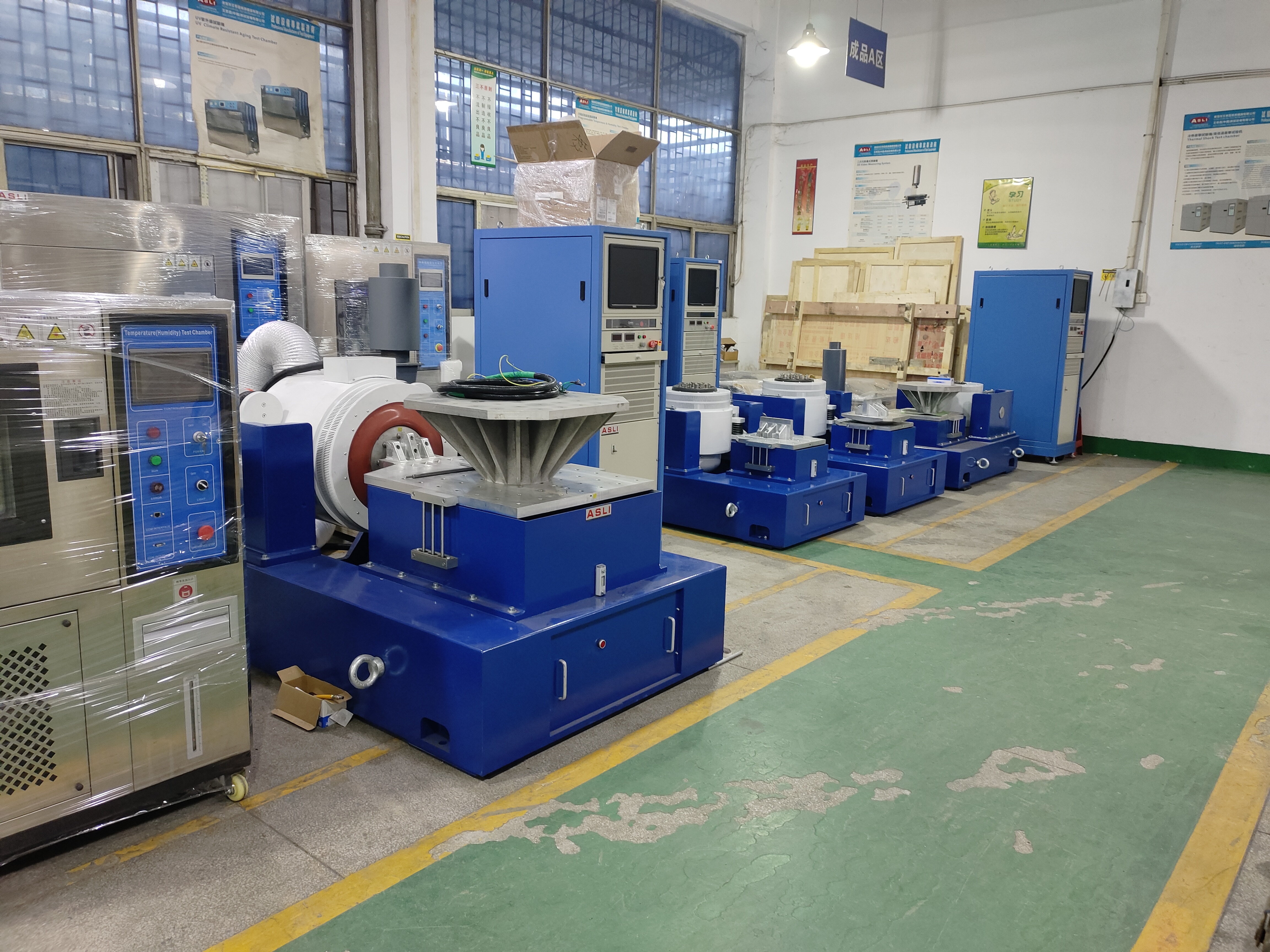

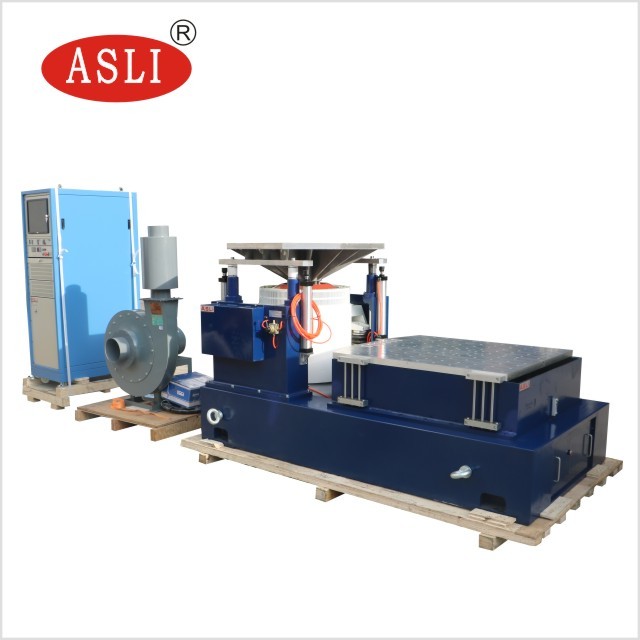

Imágenes detalladas del producto
Otros productos
Nuestra empresa
ASLI se especializa en equipos de ensayo ambiental, incluidas cámaras climáticas, cámaras de temperatura, cámaras de humedad, cámaras de entrada, cámaras de envejecimiento UV, cámaras de choque térmico, cámaras de xenón,cámaras de envejecimiento UV combinadas con xenón, cámaras PCT, cámaras HAST, cámaras de vibración, probadores de vibración de alta frecuencia, probadores de choques mecánicos y cámaras de vibración combinadas climáticas.
Embalaje y entrega
Nuestro servicio
Preguntas frecuentes
¿Cuáles son sus términos de embalaje?
R: En general, empacamos nuestras mercancías en cajas blancas neutrales y en cajas de cartón marrón.
¿Cuáles son sus términos de pago?
A: T/T 50% como depósito, y 50% antes de la entrega. Le mostraremos las fotos de los productos y paquetes antes de pagar el saldo.
¿Cuáles son sus términos de entrega?
R: EXW, FOB, CFR, CIF, DDU.
¿Qué hay de su tiempo de entrega?
R: En general, tardará de 30 a 60 días después de recibir su pago por adelantado. El tiempo de entrega específico depende de los artículos y la cantidad de su pedido.
Si necesita más información sobre nuestro sistema de vibración de 3 ejes, por favor no dude en enviar su consulta.
