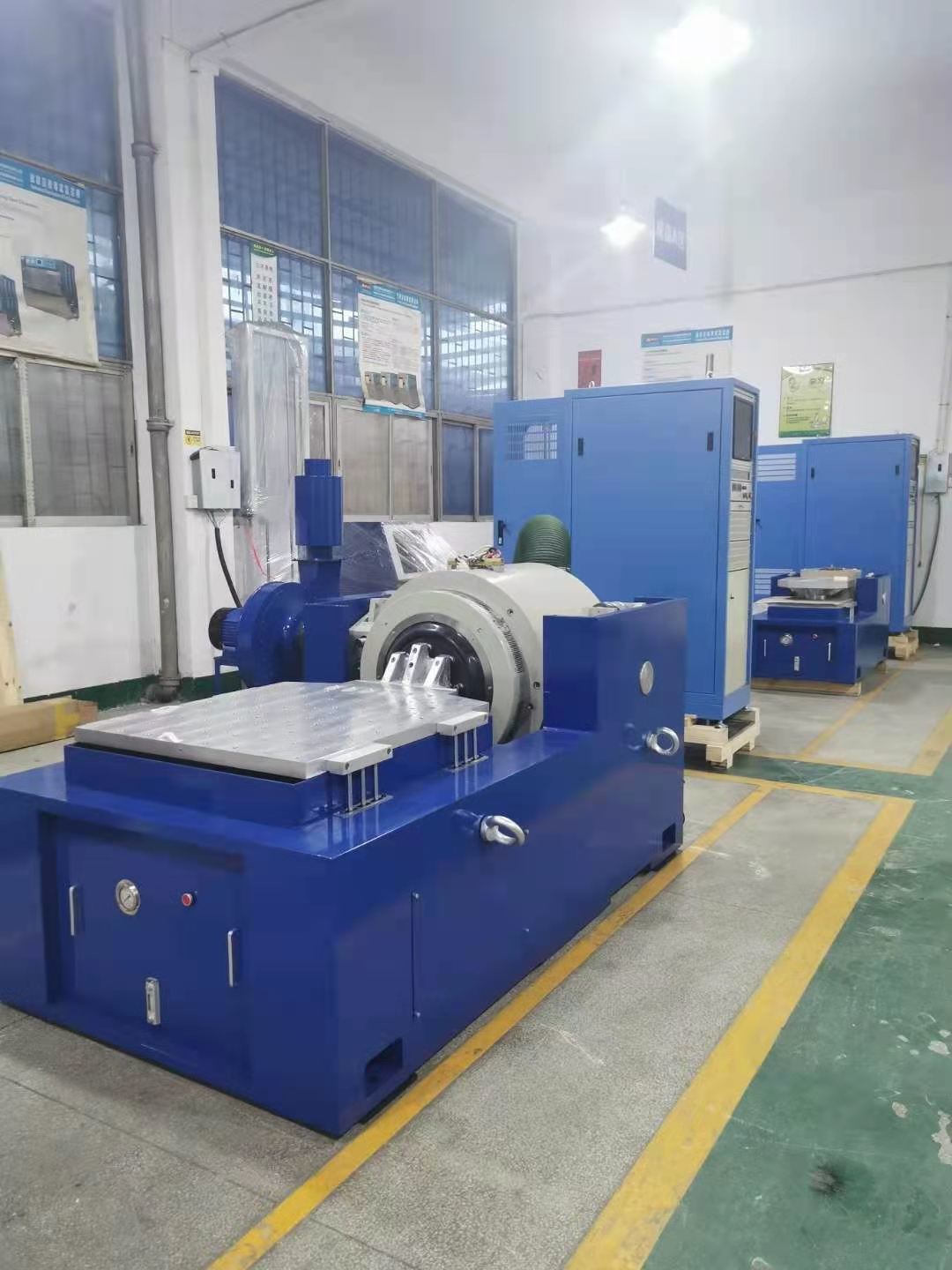

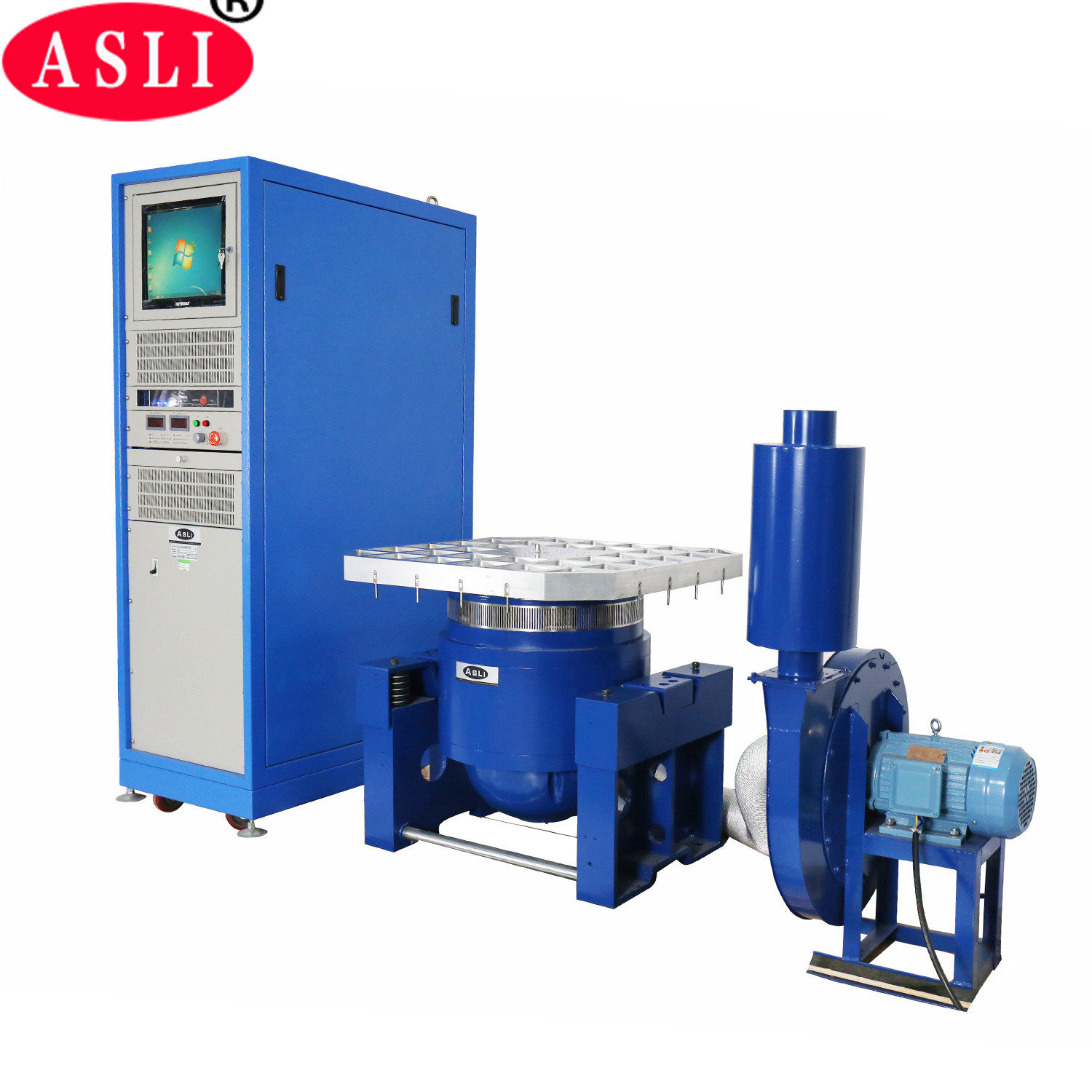

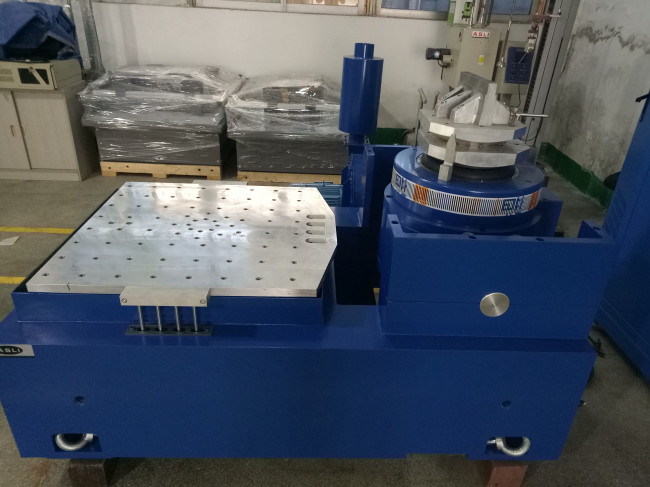

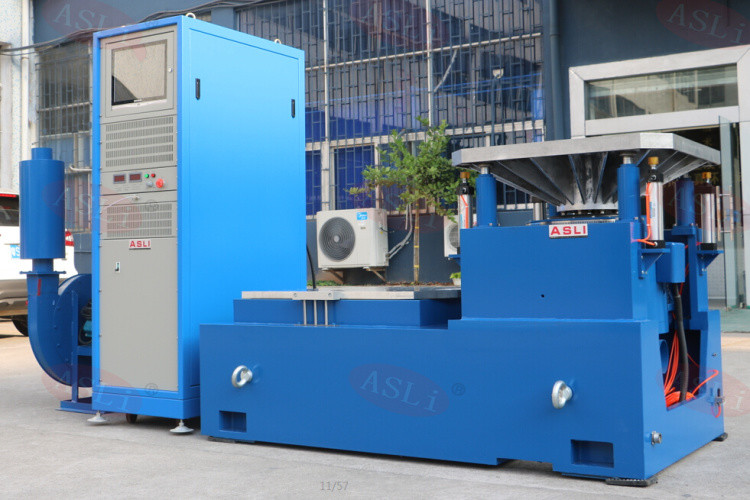

Equipo de prueba electrodinámico vertical de vibración de JESD 22-B103B
Product Details
| fuerza de choque: | Las demás: | Dirección de vibración: | prueba de vibración horizontal veritical |
|---|---|---|---|
| Estándar: | Estándar de la ISTA | Aplicación: | Embalaje |
| El desplazamiento: | 25 mm | Aceleración: | 100 gramos |
| Resaltar |
Equipo de prueba de vibración de JESD 22-B103B,Equipo de prueba electrodinámico vertical de vibración,JESD 22-B103B Coctelera electrodinámica de la vibración |
||
Product Description
Este sistema de prueba de vibración vertical está diseñado específicamente para cumplir con el estándar JESD 22-B103B para componentes electrónicos. Proporciona una simulación precisa y confiable de las condiciones de vibración para evaluar la integridad estructural y el rendimiento de baterías, paquetes de baterías y ensamblajes electrónicos bajo estrés dinámico.
- GB/T 31486-2015 — Requisitos de rendimiento eléctrico y métodos de prueba para baterías de tracción de vehículos eléctricos
- UL 1642:2012 — Estándar para baterías de litio
- UL 2054:2012 — Baterías domésticas y comerciales
- UN38.3 (2012) — Parte 3: Propuesta de transporte de mercancías peligrosas — Manual de pruebas y estándares
- IEC 62133-2:2017 — Requisitos de seguridad para celdas secundarias selladas portátiles y para baterías fabricadas con ellas, para uso en aplicaciones portátiles — Parte 2: Sistemas de litio
- IEC 62281:2004 — Requisitos de seguridad en el transporte de baterías de litio y baterías
- IEC 60086:2007 — Celda galvánica parte 4: requisitos de seguridad de las baterías de iones de litio

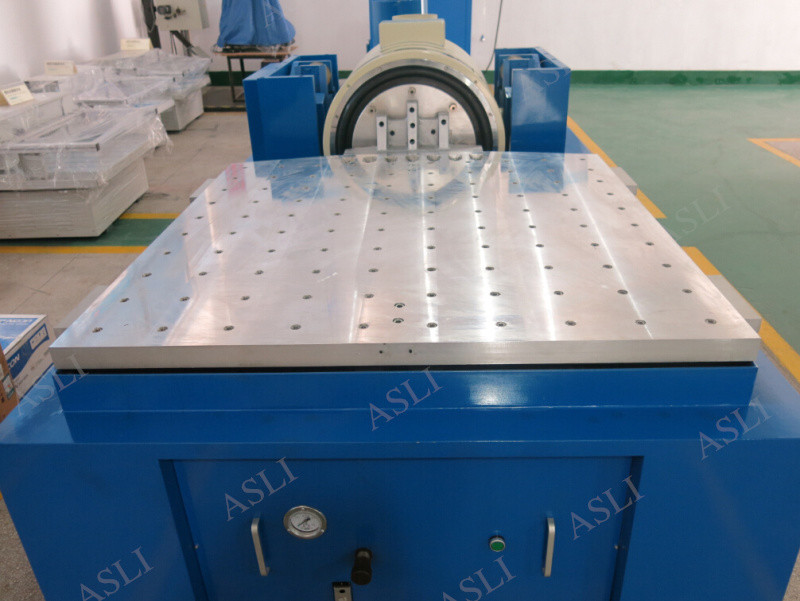

El sistema de prueba de vibración está diseñado de acuerdo con los requisitos estándar de prueba de baterías. Bajo condiciones controladas, la batería o el paquete de baterías se fija de forma segura a la mesa vibratoria. El sistema aplica entonces modos de frecuencia, aceleración y desplazamiento prescritos a lo largo de tres ejes mutuamente perpendiculares. Durante la prueba, la muestra de batería no debe presentar fugas, pérdida de voltaje, daños, fuego o explosión.
| Modelo | Fuerza Senoidal Nominal (N) | Fuerza Aleatoria Nominal (N) | Rango de Frecuencia (Hz) | Aceleración Nominal (m/s²) | Velocidad Nominal (m/s) | Desplazamiento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvil (Kg) | Dimensión de la Bobina Móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
Más allá de los bancos de prueba de vibración, nuestra cartera de productos también cubre:
- Serie de Pruebas de Temperatura/Humedad: Cámara de prueba de temperatura y humedad, Cámara de estabilidad walk-in, Cámara de prueba de choque térmico, Cámara de prueba de temperatura y humedad con luz UV, Cámara de temperatura con tasa de rampa.
- Serie de Pruebas de Envejecimiento: Horno de alta temperatura, Horno de secado al vacío, Cámara de prueba de envejecimiento por ventilación, Cámara de prueba de envejecimiento por vapor, Cámara de prueba de ozono, Equipo de prueba de quemado.
- Serie de Pruebas de Simulación Climática: Cámara de prueba de pulverización de lluvia, Cámara de prueba de polvo, Cámara de prueba de envejecimiento con lámpara de xenón, Cámara de prueba de resistencia a los rayos UV.
- Serie de Pruebas Mecánicas: Máquina de prueba de vibración, Máquina de prueba de caída, Máquina de prueba de golpes, Probador de choque mecánico de aceleración y más.
Product Highlights
Probador de vibración electrodinámica vertical JESD 22-B103B: fuerza de choque de 1200 N, desplazamiento de 25 mm, aceleración de 100 g, compatible con ISTA. Ideal para embalaje y pruebas de baterías. Durable, eficiente y con opciones personalizadas disponibles.
