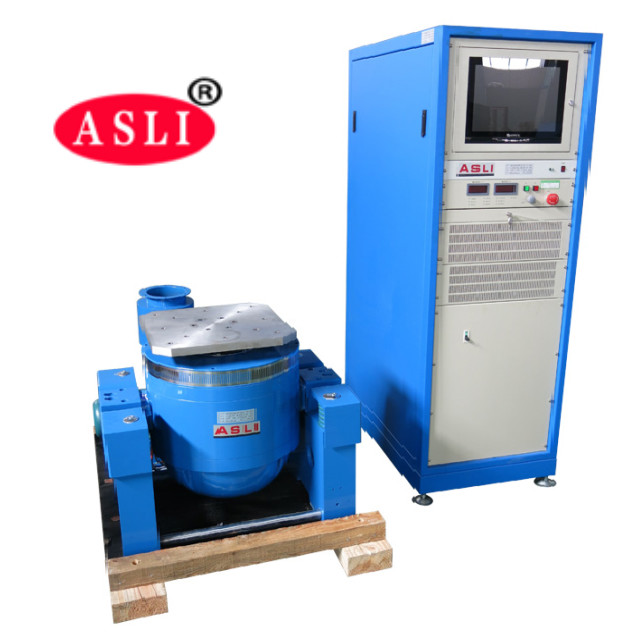

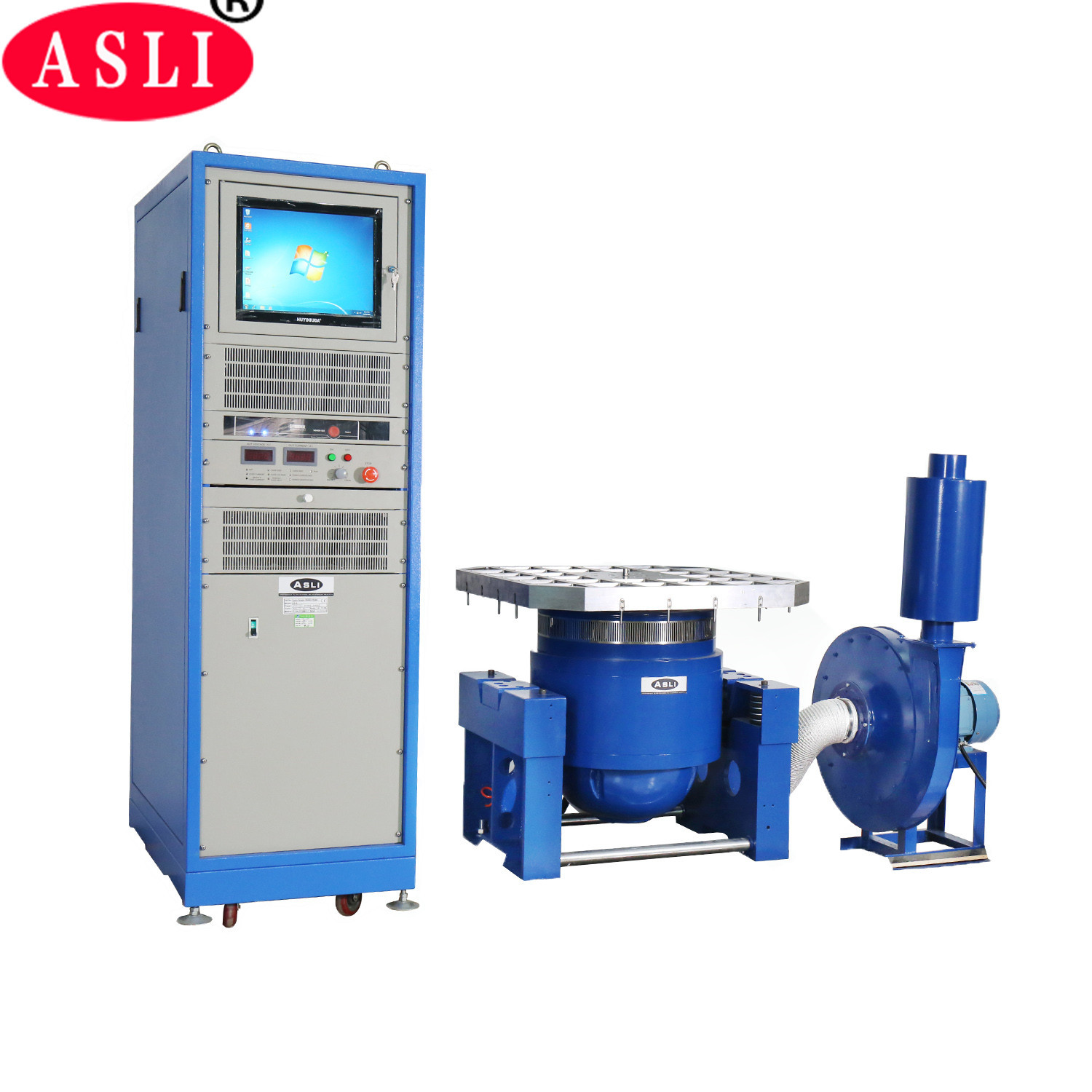

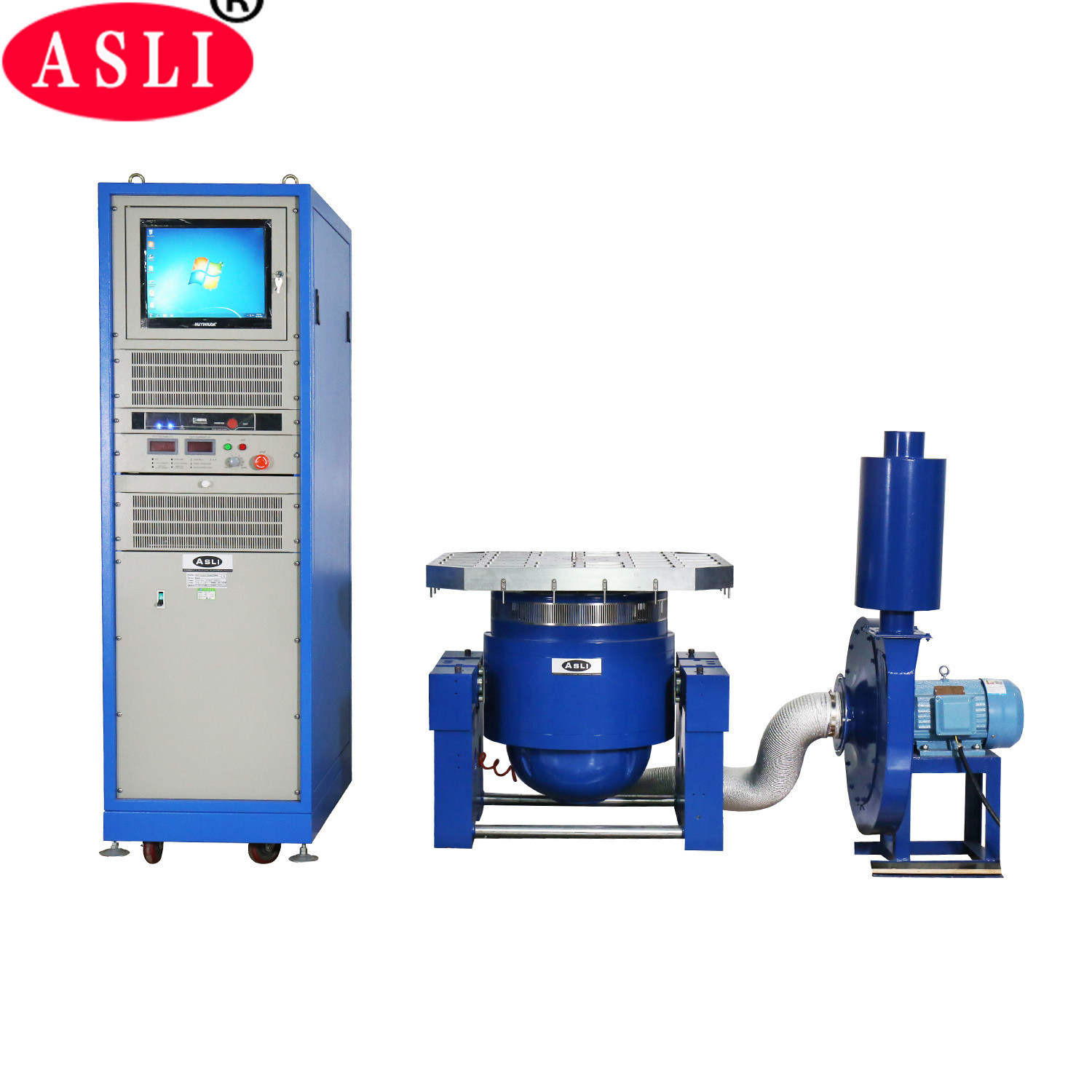

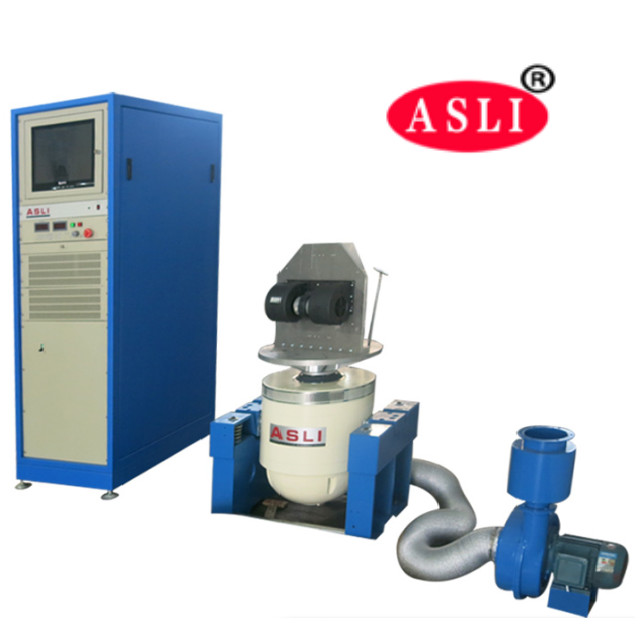

Coctelera de alta frecuencia de la vibración del IEC 60068-2-64-2008 ASTM D4169-08

Somos un fabricante de productos de la serie de agitadores de vibración electrodinámicos de alta frecuencia. Nuestros sistemas adoptan tecnologías modernas avanzadas que incluyen una estructura de doble circuito magnético, círculos de acción de esqueleto autogenerados, soporte aéreo, rodamientos de rodillos y guía lineal, y aislamiento de muñón. Estas tecnologías permiten completar pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, así como pruebas de pulso clásicas (semisenoidal, trapezoidal, diente de sierra) y pruebas de espectro de respuesta a impactos.

Estos productos se utilizan ampliamente en defensa nacional, armamento, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y campos de electrodomésticos.

1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial más alta.
2. Diseño de dos circuitos magnéticos: baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de biela, rigidez del cuerpo compuesto recta y orientada a la importación, con capacidad de carga excéntrica.
4. Base de aislamiento de muñón dedicada al uso de hormonas, con instalación móvil conveniente.
5. El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
6. El nuevo diseño del conducto mejora el efecto de enfriamiento.
7. La rigidez estática y la rigidez dinámica del pequeño globo del rodamiento aumentan la capacidad de la mesa vibratoria y mejoran el rendimiento a bajas frecuencias.

1. Fuerza Nominal: Fuerza sinusoidal 3000N; Fuerza aleatoria 3000N; Fuerza de choque 6000N
2. Rango de Frecuencia: 3Hz a 3500Hz; Frecuencia fija, barrido de ida y vuelta, sinusoidal, aleatoria, choque
3. Modo de Barrido de Frecuencia: Lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
4. Veces de Barrido de Frecuencia: 1 a 32767
5. Tiempo de Barrido de Frecuencia: Frecuencia fija/individual 1–3600 minutos; se pueden mostrar curvas de barrido de frecuencia
6. Aceleración Máx.: 1000 m/s² (sin carga)
7. Velocidad Máx.: 1.6 m/s
8. Desplazamiento Máx.: 25 mm p-p (sin carga), doble pico
9. Desplazamiento de Impacto: 25 mm
10. Peso de la Bobina Móvil: 3.5 kg
11. Direcciones de Vibración: Vertical
12. Onda de Vibración: Sinusoidal, aleatoria, choque
13. Diámetro de la Bobina Móvil: Φ150 mm
14. Dimensión del Sistema de Vibración: An750 × Al599 × Pr680 mm
15. Peso del Sistema de Vibración: 490 kg

1. La estructura de doble circuito magnético garantiza una alta intensidad de campo magnético y reduce la fuga de flujo. Una estructura especial de desmagnetización puede reducir la fuga de flujo por debajo de 1 mT.
2. El resorte en U, los rodillos y el rodamiento lineal proporcionan una fuerte resistencia a la carga de deflexión.
3. Se utilizan resortes neumáticos para el aislamiento de vibraciones. El sistema de vibración funciona de manera estable incluso con cargas pesadas, no se requiere una base especial.
4. Se proporcionan dispositivos de protección contra sobrecalentamiento, sobrecarga, sobrecorriente, sobretensión y sobredesplazamiento del probador de vibración. Los dispositivos de protección de la red eléctrica cubren sobretensión, subtensión y falta de fase. La protección de la potencia de accionamiento incluye limitación de corriente, arranque suave, sobretemperatura, cortocircuito y falla del módulo.
5. Puede completar pruebas ambientales sinusoidales, aleatorias y de impacto.
6. Este sistema tiene requisitos mínimos para la fluctuación de voltaje: ≤±10% es aceptable.
7. Este sistema tiene requisitos mínimos para la resistencia de puesta a tierra: ≤4Ω es aceptable.
8. Alta fiabilidad, especialmente adecuado para funcionamiento prolongado.

1. Dentro de un banco de carga pequeño, se logran mayores aceleraciones y frecuencias de trabajo, mejorando la capacidad de carga y el rendimiento de todo el banco de la máquina.

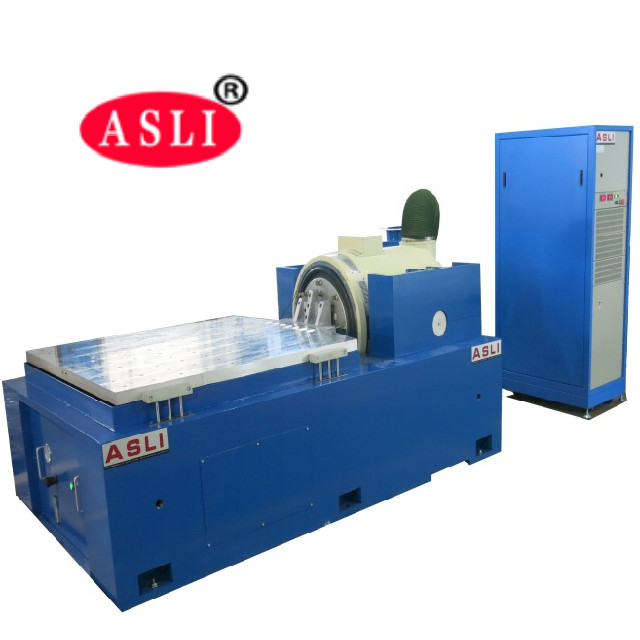

2. El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta y una instalación y ajuste convenientes.
3. Pista de presión estática, en V, con capacidad de resistencia a la pendiente y a la carga sesgada. Bomba de aceite incorporada, buena estructura y fácil operación.

El banco extendido vertical VT y las abrazaderas especificadas se calculan con precisión y se diseñan meticulosamente para garantizar que el cliente obtenga el mejor rendimiento según una estructura perfecta, material de alta calidad y mano de obra.
