Máquina de prueba de alta frecuencia electrodinámica de la vibración del ISO 13355 para la electrónica
Product Details
| Fuerza SINE: | 6 000 N | VELOCIDAD: | 1.6m/s |
|---|---|---|---|
| El desplazamiento: | 25 mm | Frecuencia: | 3 ~ 3500 Hz |
| Carga: | 180KG | Aceleración: | 100 gramos |
| Armadura: | Las demás: | ||
| Resaltar |
Máquina de prueba de la vibración del ISO 13355,Máquina de prueba de alta frecuencia electrodinámica de la vibración,Coctelera de alta frecuencia de la vibración del ISO 13355 |
||
Product Description

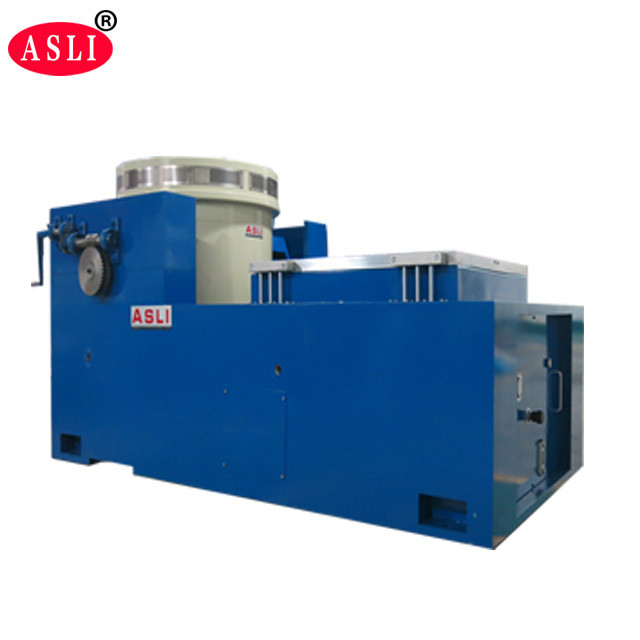

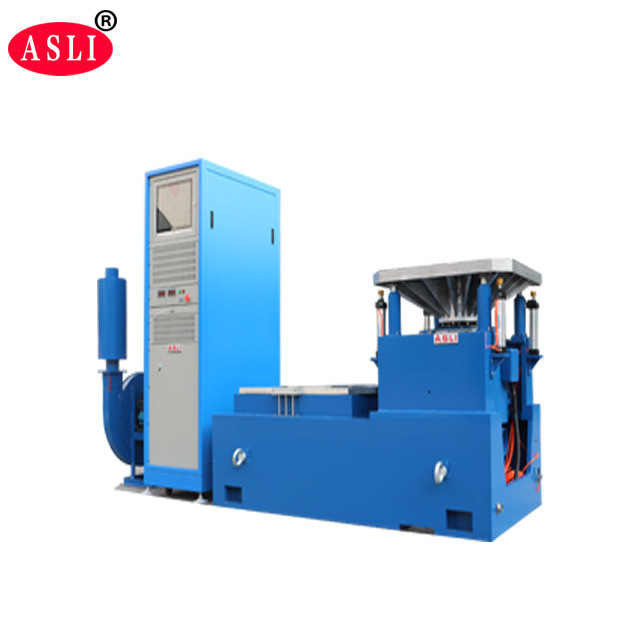

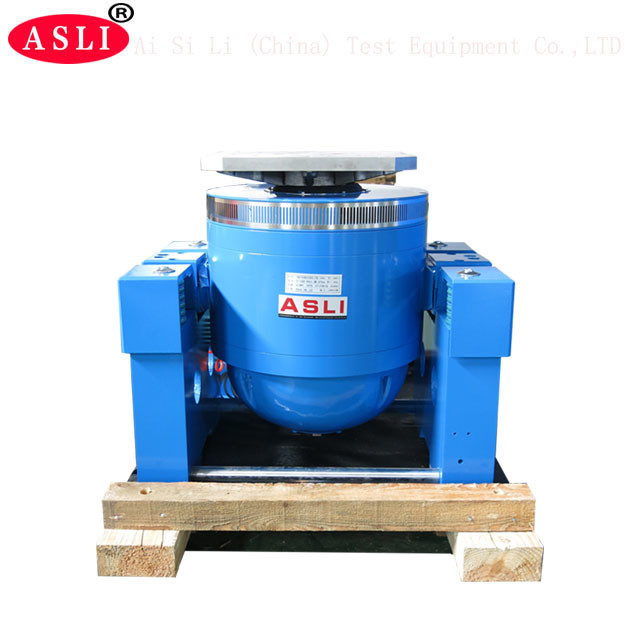

El agitador de vibración de alta frecuencia adopta tecnologías modernas avanzadas incluyendo una estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte aéreo,rodamientos de rodillos y guía linealEs capaz de realizar pruebas de vibración sinusoidal de tres ejes X, Y y Z y pruebas de vibración aleatoria de banda ancha.así como las pruebas clásicas de pulso y espectro de respuesta al choque (medio seno)Este equipo se utiliza ampliamente en las industrias de defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
- Fuerza nominal: fuerza senoidal 6000N; fuerza aleatoria 6000N; fuerza de choque 12000N
- Rango de frecuencia: 5Hz a 3500Hz; frecuencia fija, barrido hacia adelante y hacia atrás, seno, aleatorio, choque
- Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
- Tiempos de frecuencia de barrido: 1 a 32767
- Tiempo de frecuencia de barrido: frecuencia fija/solo 1 ‰ 3600 minutos; se pueden mostrar curvas de frecuencia de barrido
- Aceleración máxima: 1000 m/s2 (sin carga)
- Carga máxima: 180 kg
- El desplazamiento máximo: 25 mm p-p (sin carga), doble pico
- El desplazamiento de impacto: 25 mm
- Peso de la bobina móvil: 6,5 kg
- Dirección de vibración: vertical
- Onda de vibración: seno, aleatorio, choque
- Diámetro de la bobina móvil: Φ230 mm
- Dimensión del sistema de vibración (mm): W850 × H750 × D550 mm
- Peso del sistema de vibración: 590 kg

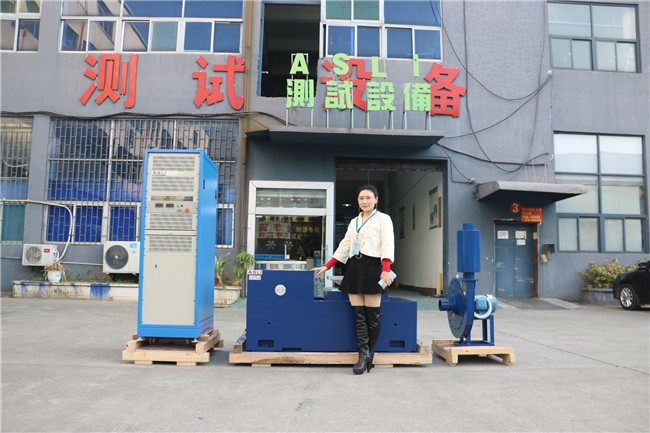

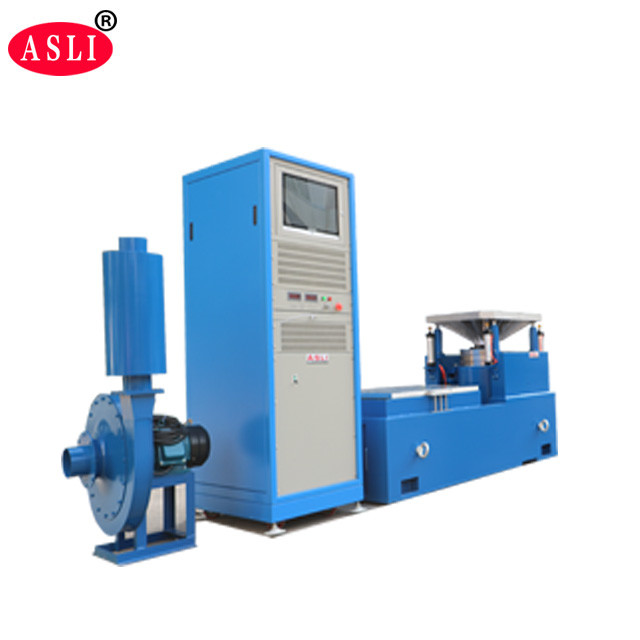

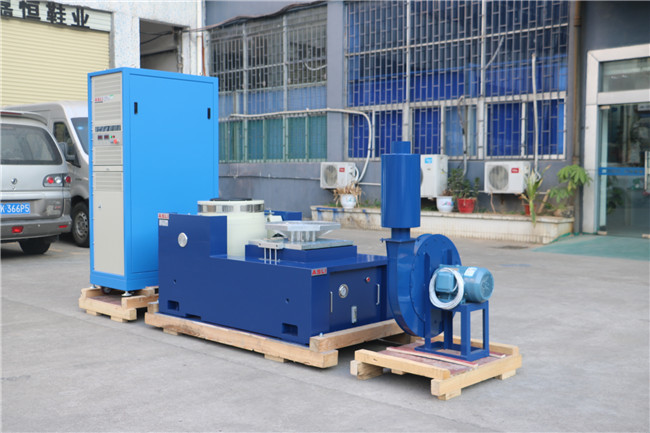

- (1) Generador de vibraciones 1 juego
- (2) Controlador de vibraciones 1 juego
- (3) Cámara de conexión de comunicaciones 1 conjunto
- (4) Amplificador de potencia DA-6 ¢ 1 juego
- (5) Potencia de excitación 1 pc
- (7) Software del controlador 1 juego
- (8) Sistema de refrigeración 1 juego
- (9) Computación industrial 1 juego
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Esqueleto de círculo dinámico bien diseñado con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y racional.
- Los rodamientos de rodillos con rodamientos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación, proporcionan una excelente capacidad de carga excéntrica.
- Fundamento de aislamiento Trunnion dedicado al uso de hormonas, con instalación móvil conveniente.
- El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo de carga aumentan la capacidad de carga de la mesa de vibración y mejoran el rendimiento de baja frecuencia.
