300kg.f equipo de prueba de vibración del ANSI C 136,31 con la tabla del resbalón
Product Details
| Apoyo personalizado: | Producción original | Marca: | - ¿Qué quieres decir? |
|---|---|---|---|
| Lugar de origen: | Guangdong, China | El poder: | Electrónico |
| el certificado: | Las normas ISO 9001 incluyen:2008 | Material de embalaje: | Casilla de madera poli |
| Vibración: | 3 Eje | Fuerza de vibración: | Personalizado |
| Tamaño de la mesa: | Personalizado | Carga máxima: | 100 kg de peso |
| Resaltar |
Equipo de prueba de vibración del ANSI C 136,31,equipo de prueba de vibración 300kg.f |
||
Product Description

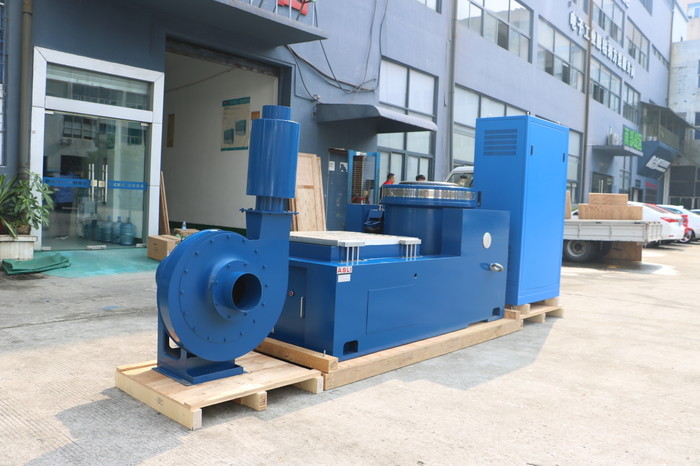

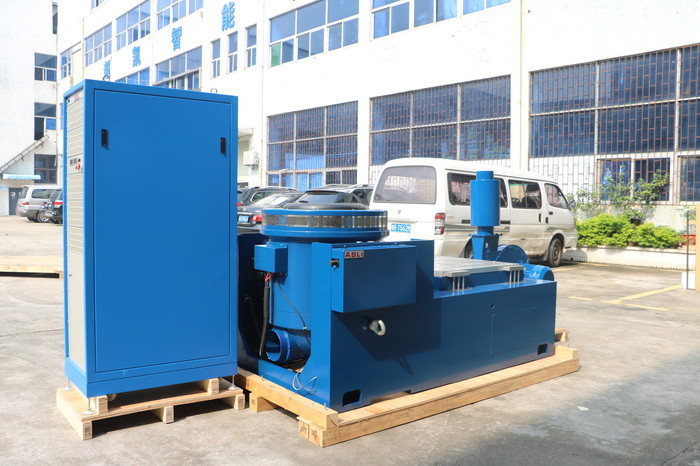

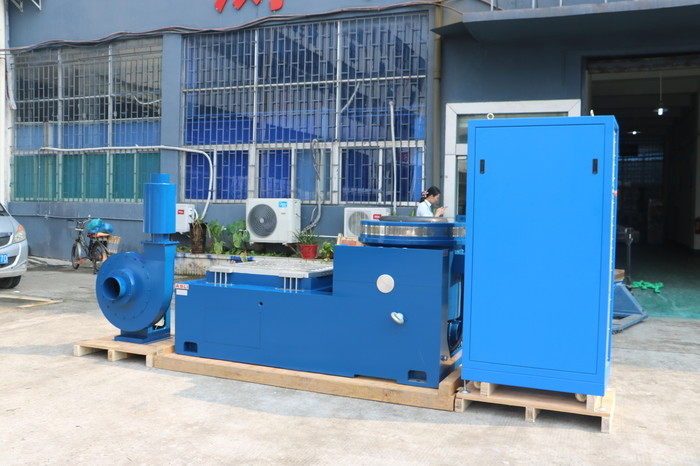

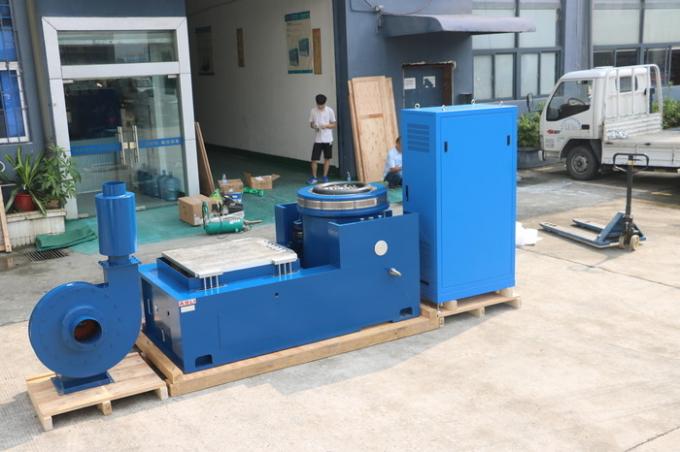

El Equipo de Prueba de Vibración ANSI C 136.31 de 300 kgf con Mesa Deslizante es una máquina de prueba de vibración con un accesorio personalizado diseñada para los protocolos de prueba ISTA 3F y MIL-STD 202. Está diseñada para entornos educativos, de investigación y de laboratorio, ofreciendo una simulación de vibración precisa y confiable en una amplia gama de aplicaciones.
Utilizando una estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte de aire, rodamientos de rodillos, guía lineal y tecnología de aislamiento de muñón, este sistema realiza pruebas de vibración sinusoidal en tres ejes X, Y y Z, pruebas de vibración aleatoria de banda ancha y pruebas de pulso clásicas (onda semisenoidal, trapezoidal, diente de sierra) junto con pruebas de espectro de respuesta de choque. Estas capacidades lo hacen ampliamente aplicable en las industrias de defensa nacional, armamento, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
| Modelo | ES-3 |
|---|---|
| Empuje Sinusoidal | 300 kgf |
| Empuje Aleatorio | 300 kgf |
| Empuje de Impacto | 600 kgf |
| Rango de Frecuencia | 2–2500 Hz |
| Desplazamiento Continuo | 25 mm |
| Desplazamiento de Impacto | 25 mm |
| Velocidad Máxima | 1.8 m/s |
| Aceleración Máxima | 981 m/s² |
| Diámetro de la Bobina Móvil | Φ150 mm |
| Momento de Excentricidad Permitido | >196 N·m |
| Puntos de Conexión de Carga | 6 puntos |
| Masa Equivalente de las Partes Móviles | 3 kg |
| Tamaño del Tornillo de la Encimera (Estándar) | M8 |
| Diseño de Tornillos de la Mesa (Diámetro, Circunferencia) | 8 en Φ100 mm, 8 en Φ200 mm |
| Frecuencia de Aislamiento Axial | <3 Hz |
| Carga Máxima | 120 kg |
| Fuga de Flujo Magnético | <1 mT |
| Dimensiones (Sin Embalaje) (L×A×H) | 730 mm × 550 mm × 650 mm |
| Peso de la Mesa Vibratoria | 450 kg |
- Esqueleto de círculo dinámico bien diseñado con una frecuencia de resonancia axial de etapa superior.
- El diseño de doble circuito magnético garantiza una baja fuga de flujo magnético, una estructura compacta y una disposición racional.
- Rodamientos de rodillos de varilla basculante con rigidez del cuerpo compuesto recta y orientada a la importación para una excelente capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada para uso hormonal, con movilidad conveniente para la instalación.
- El sistema avanzado de movimiento asegura una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo de rodamiento aumentan la capacidad de carga de la mesa vibratoria y mejoran el rendimiento a bajas frecuencias.

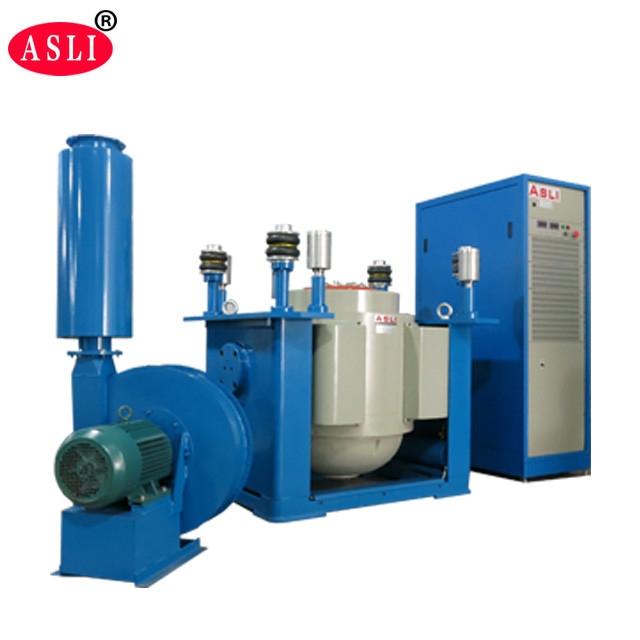

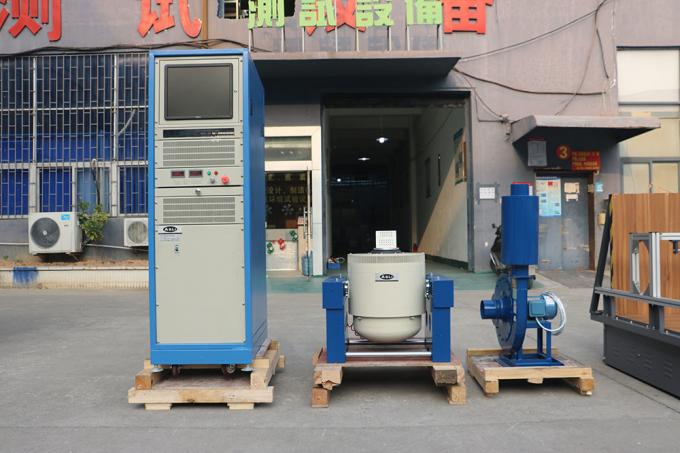

La máquina de prueba de vibración electromagnética de alta frecuencia consta de los siguientes componentes:
- Banco de prueba de vibración
- Amplificador de potencia
- Ventilador de refrigeración
- Mesa deslizante
- Expansor vertical
- Dentro de un banco de carga pequeño, se logran mayores aceleraciones y frecuencias de trabajo, mejorando la capacidad de carga y el rendimiento del banco de la máquina completa.
- El banco horizontal y el banco de vibración son de tipo integral con una estructura perfecta, ofreciendo comodidad para instalar y ajustar.
- Pista de presión estática, en V, con capacidad de resistencia a la pendiente y a la carga sesgada.
- Bomba de aceite incorporada para una buena estructura y fácil operación.

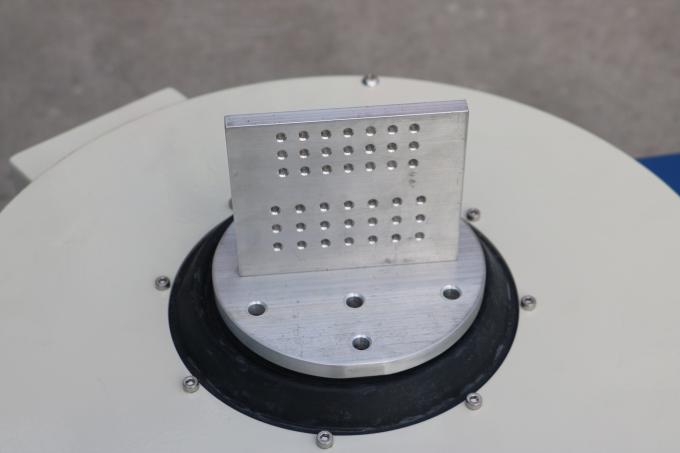

El banco extendido vertical VT y las abrazaderas especificadas se calculan con precisión y se diseñan meticulosamente para garantizar que el cliente obtenga el mejor rendimiento de acuerdo con las especificaciones perfectas.
Product Highlights
El equipo de prueba de vibración ASLI ES-3 ofrece 300 kgf de empuje sinusoidal/aleatorio, 2-2500 Hz, prueba de 3 ejes con mesa deslizante. Certificación ISO 9001, personalización OEM disponible. Ideal para defensa, aeroespacial, electrónica. Carga máxima 120 kg, diseño compacto.
